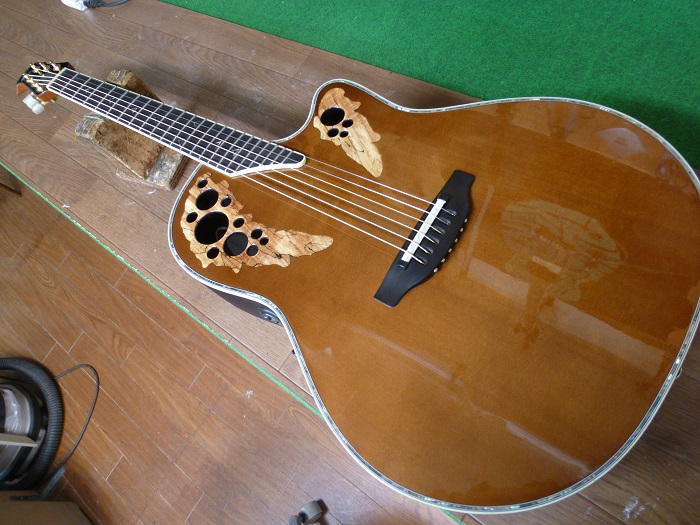

ブリッジ

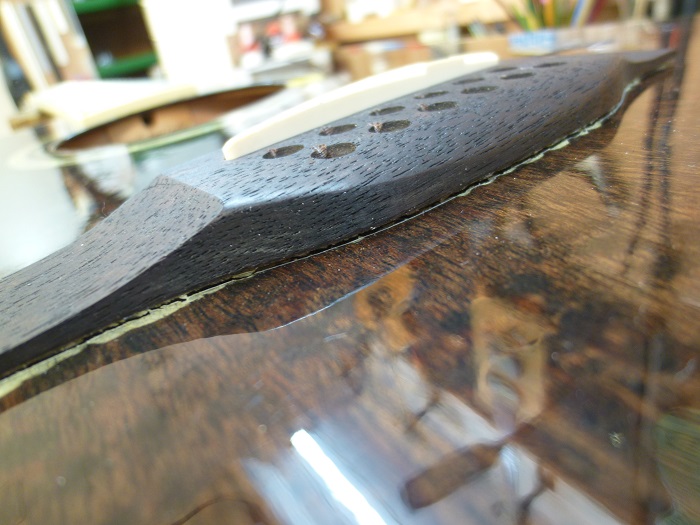

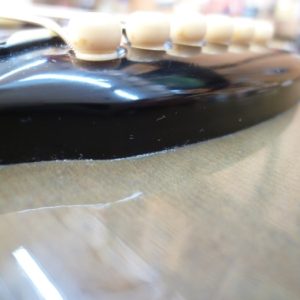

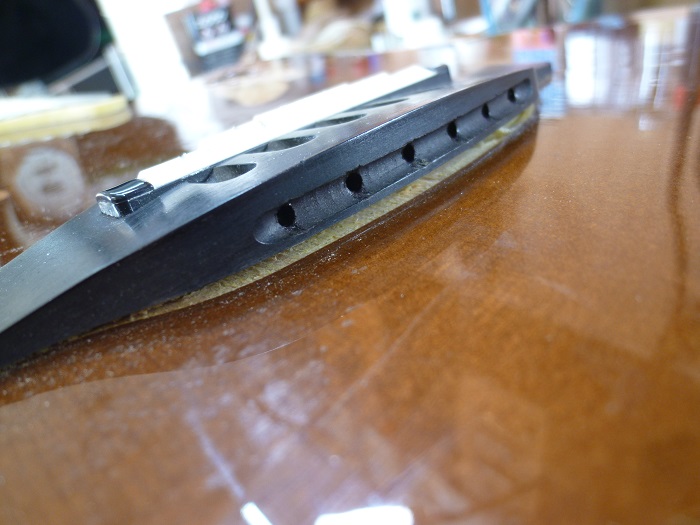

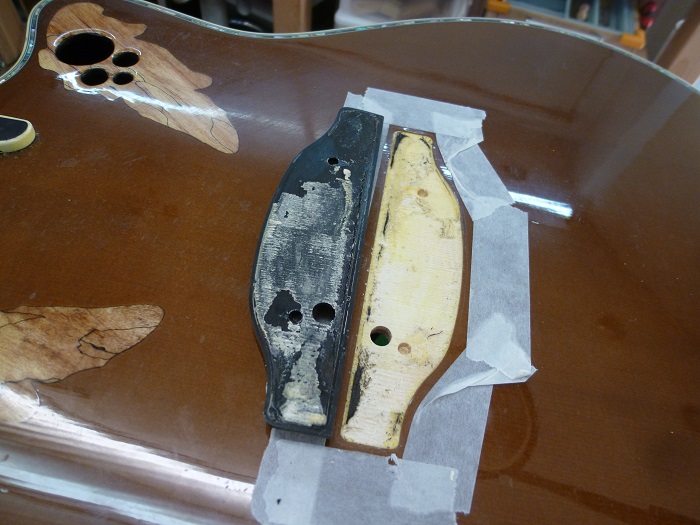

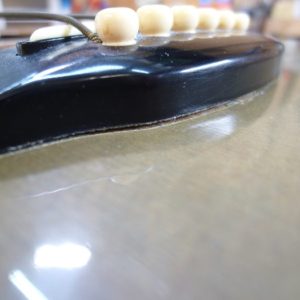

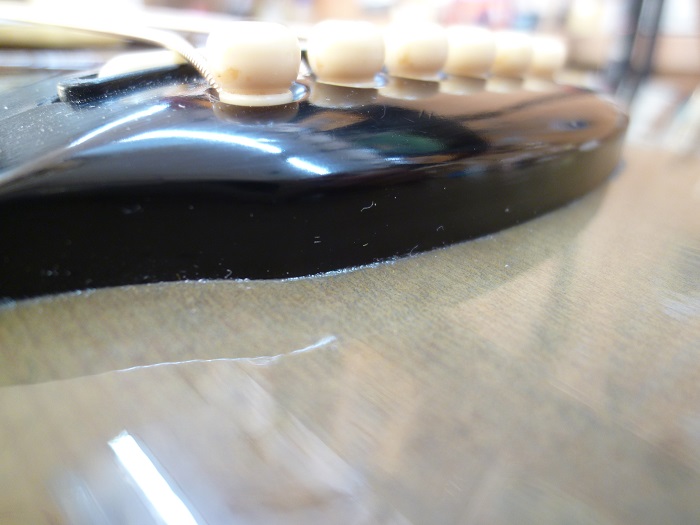

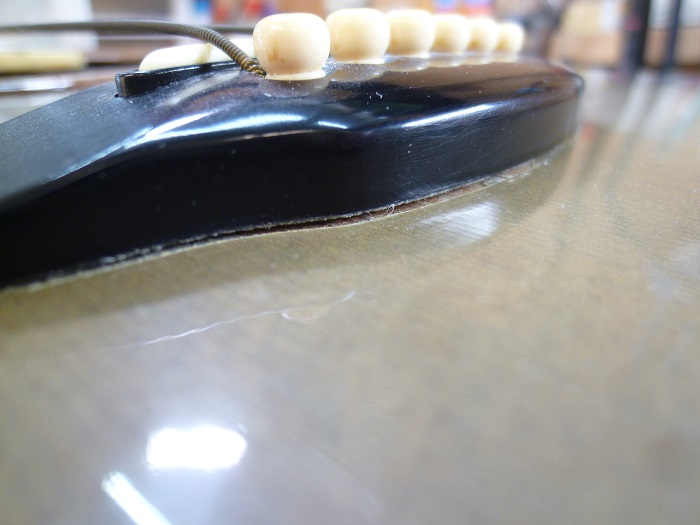

こんなに剥がれています。

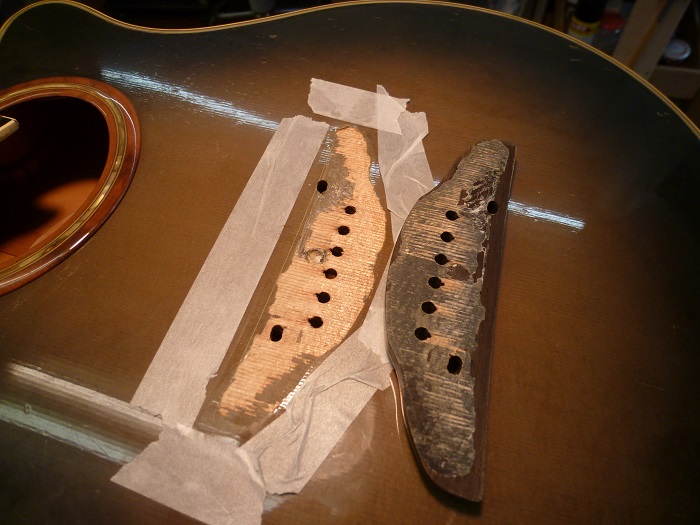

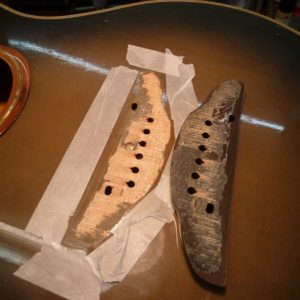

それでも慎重に剥がします。

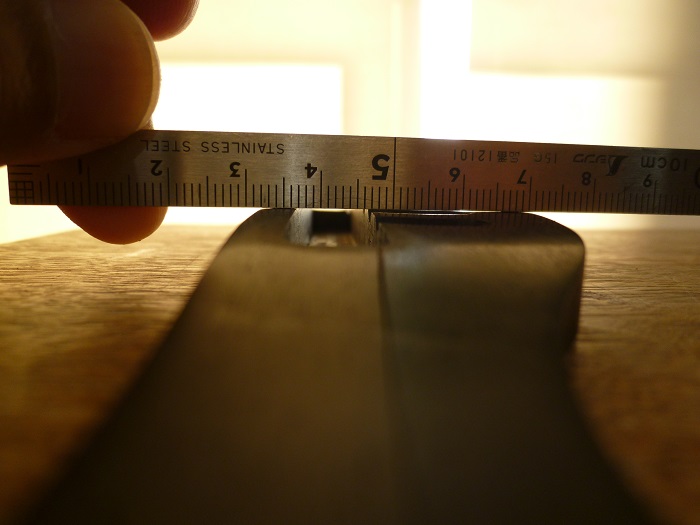

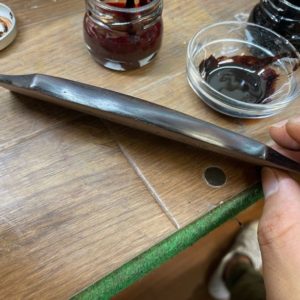

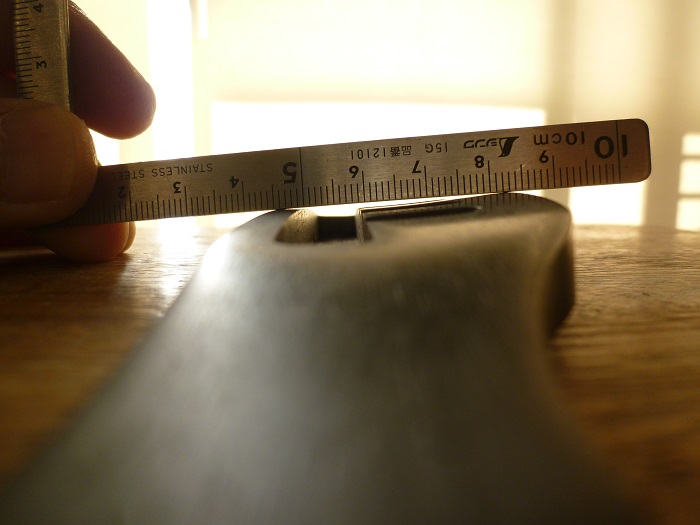

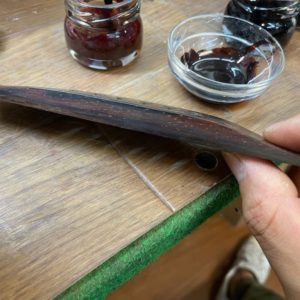

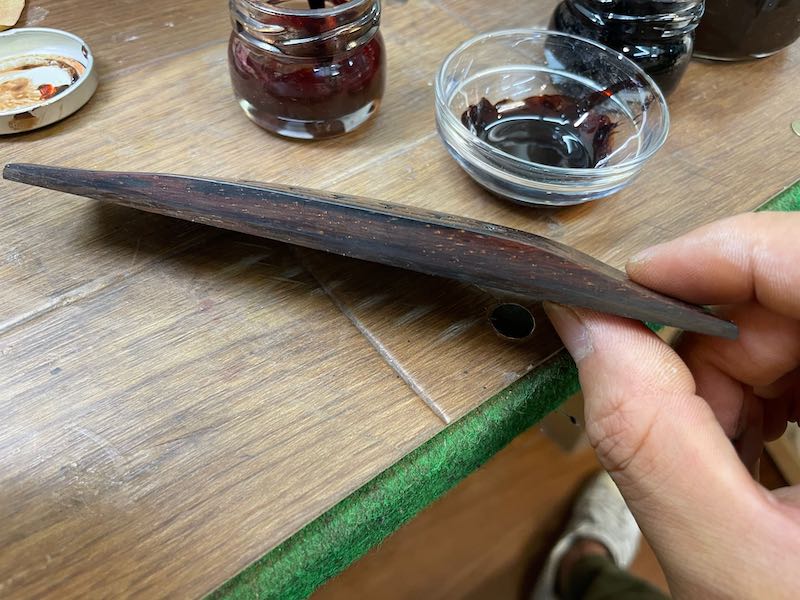

スケールを当ててみると反り具合が分かります。

今回はアイロンをかけて矯正しています。

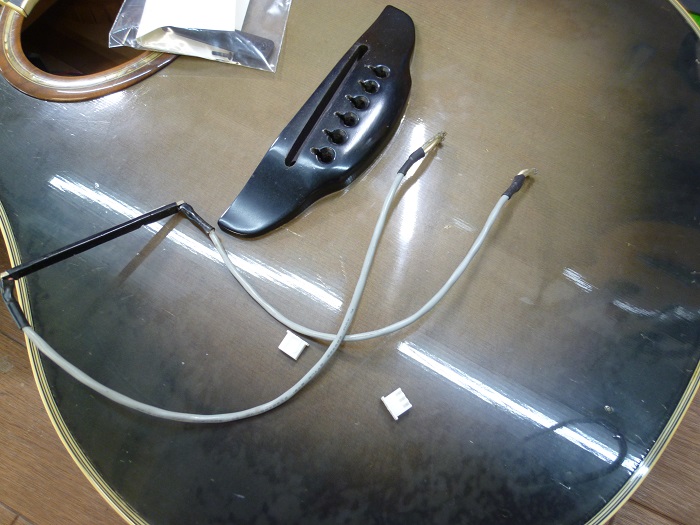

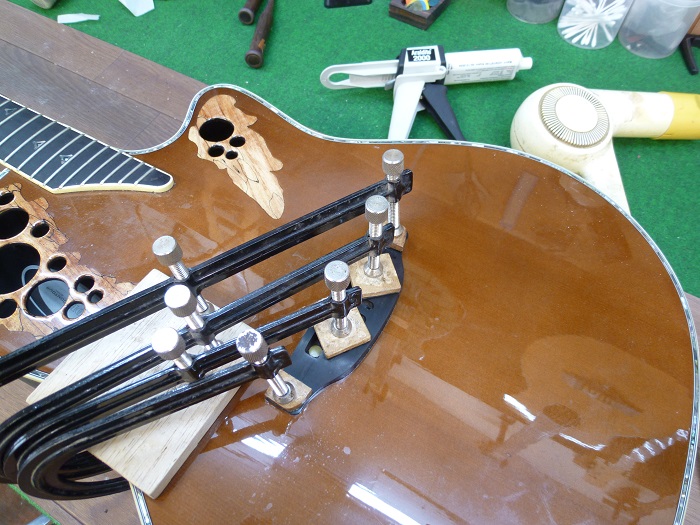

中心に大きい穴がありませんので、プリアンプを外してクランプします。

接着はもちろん！

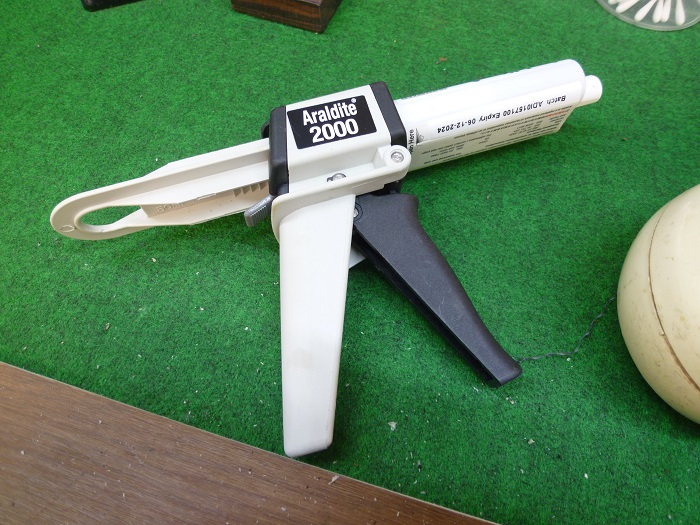

「アラルダイト」うちは何とかこいつを使い続けているのです。

最近ある程度まとめて入手出来たのでしばらく大丈夫。高かったけど…

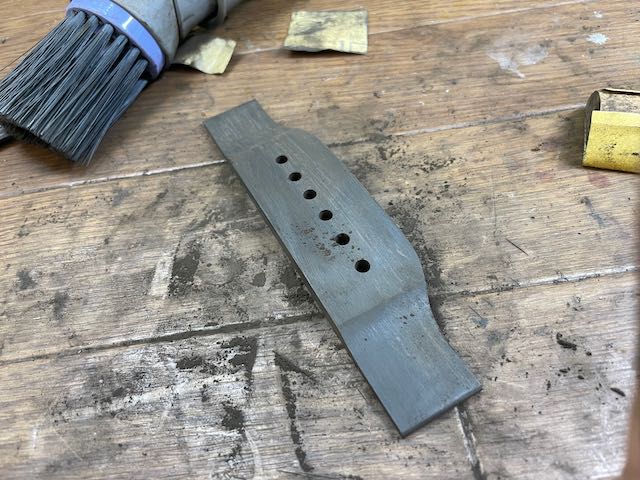

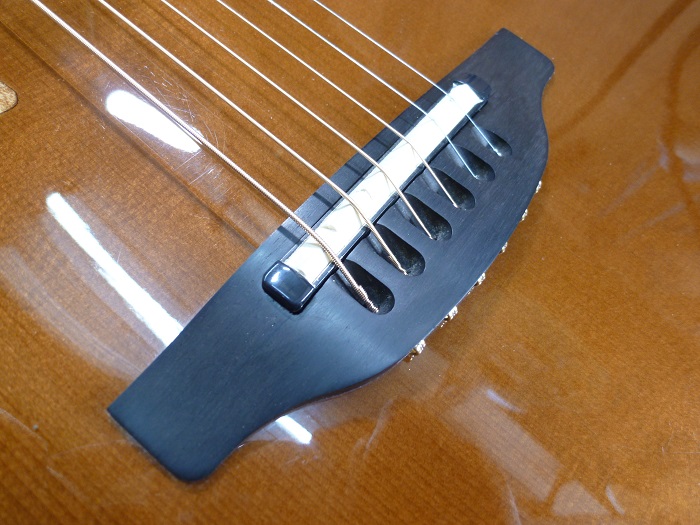

弦が裏通しでないブリッジは底面はあまり削る事が出来ません。

アラルダイトだけではありませんが、エポキシを使う場合は、じっくり時間をかけて拭き取りをしなければ接着部の周りをきれいに仕上げることが出来ません。

タイトボンド等とは違い、一旦硬化してしまうと拭き取る事が出来ません。

出っ張っている角の周りも平らに磨く事が出来ない為、後からきれいにしよう等と考えてはいけません。

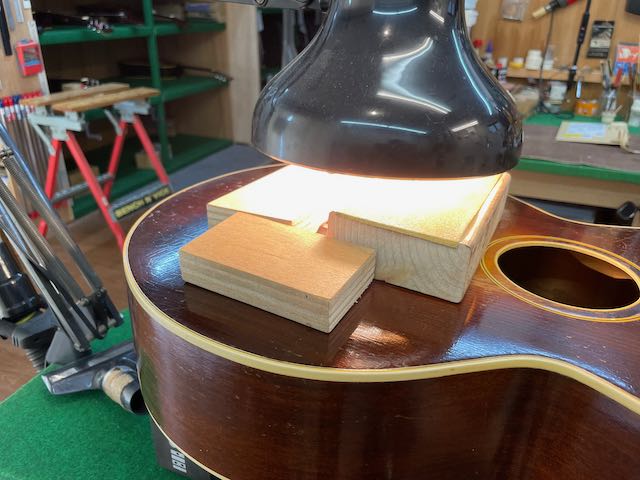

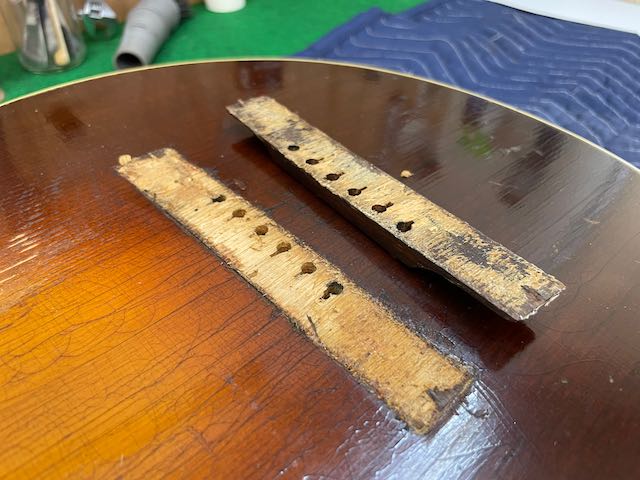

スタッフの山口です。今回はギブソンL-0の修理を見ていただきたいと思います。まずはフレット交換の前に剥がれかけていたブリッジを貼り直します。写真はハロゲンライトでブリッジを温めているところです。

この形のブリッジだと接地面積が小さく剥がれやすいためにその後ベリーブリッジなどに変わっていったのだと思います。きっとこのギターも80余年の間に何度となく剥がれてきたはず。

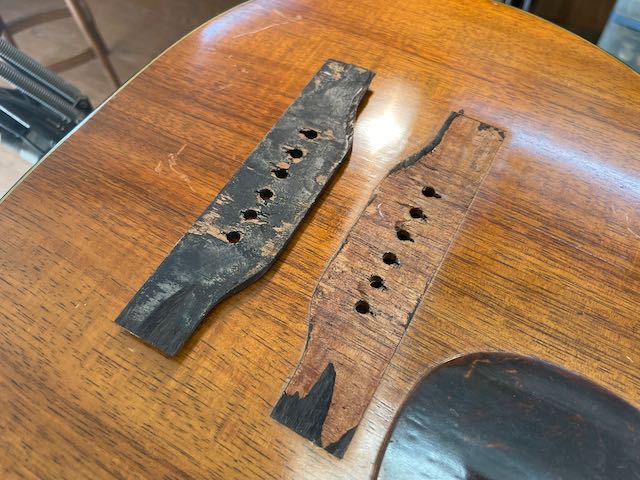

どちらも接地面を綺麗にして平らにしてから接着します。しっかりと接着し、弦を張りっぱなしにしなければまた早々に剥がれることはありません。

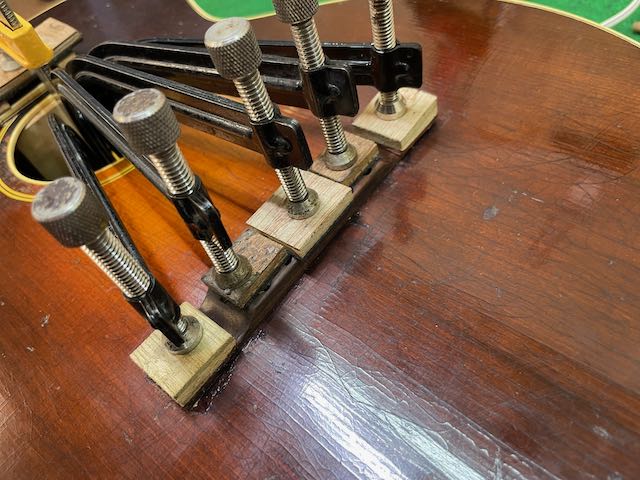

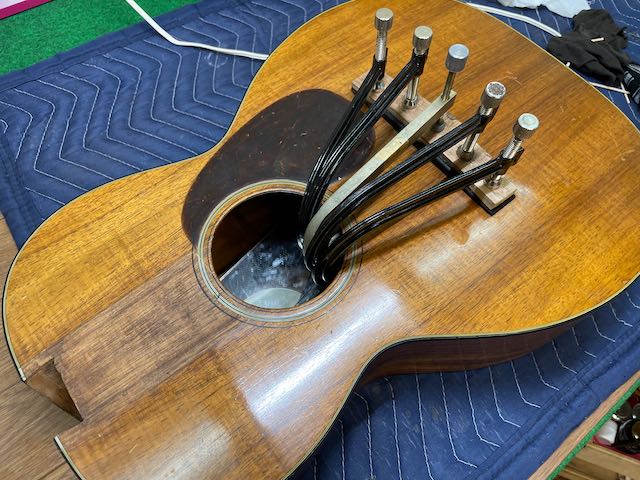

溢れてくる程度に両面に接着剤を塗りバランス良くクランプ。溢れた接着剤を拭き取り一日以上待ちます。

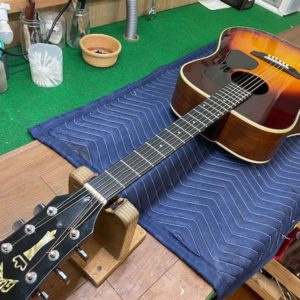

ブリッジ貼り直しが完了したらフレット交換。今回はアイロンでネック矯正してから行います。うまく矯正できれば指板の修正を最小限に抑えられます。

ネックアイロンもいい感じに効きました♪

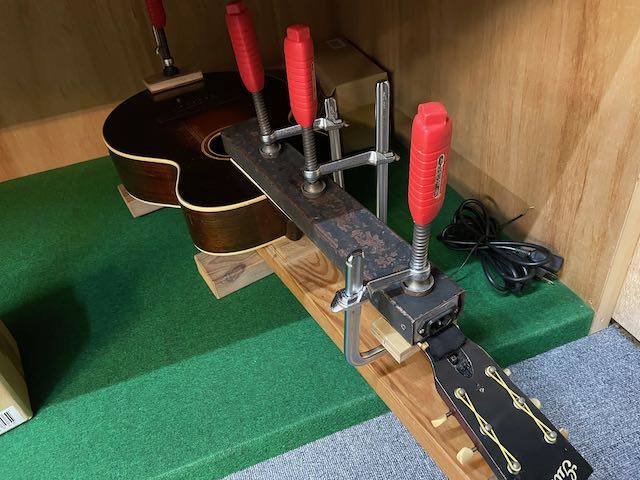

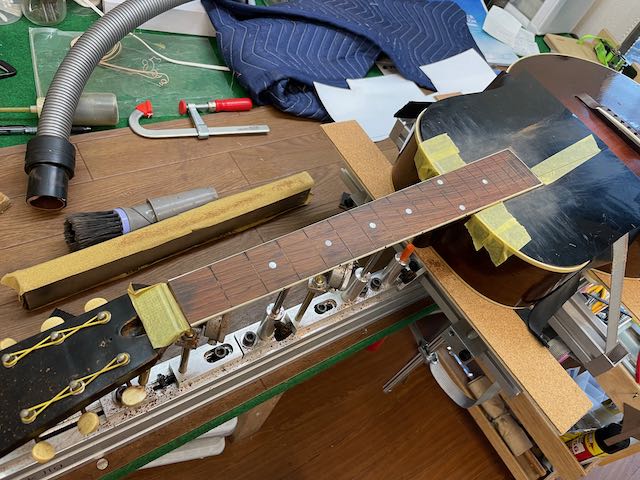

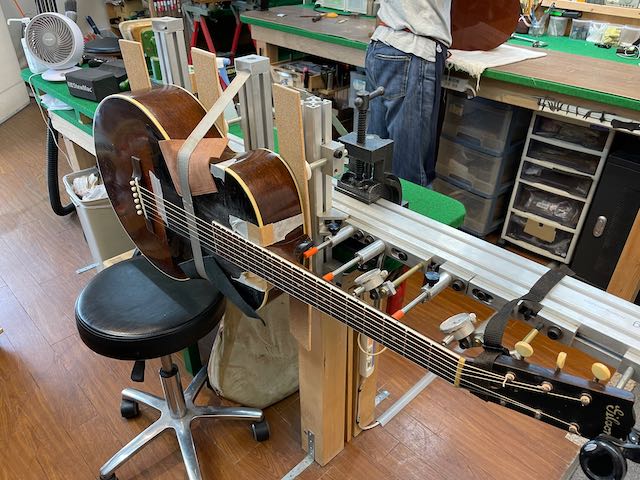

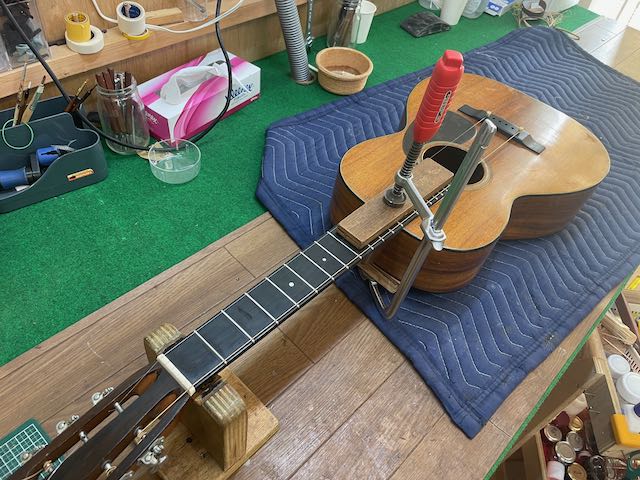

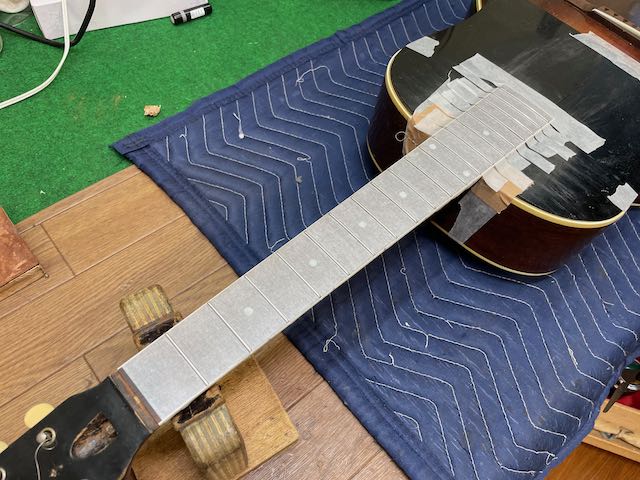

フレットを抜く前にネックジグで調弦時の状態を記憶させます。

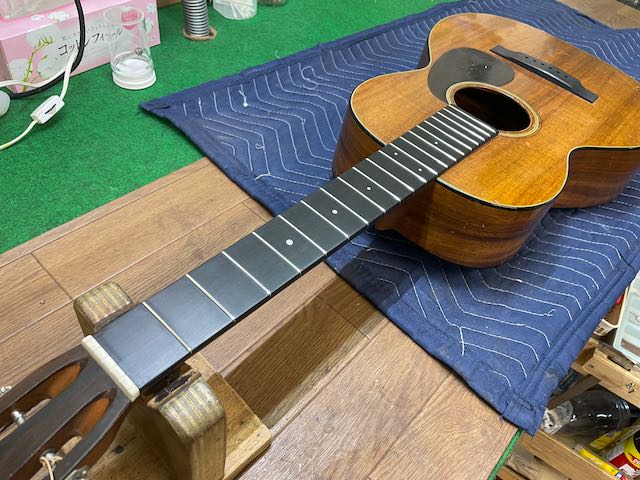

調弦時の状態を再現したままフレットを抜き指板修正。アールを小まめに確認しながらビシっと決めます。削り幅はなるべく最小限にできれば理想的です。

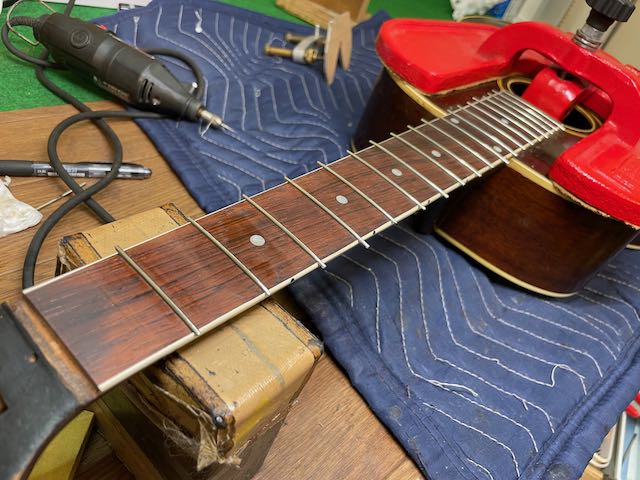

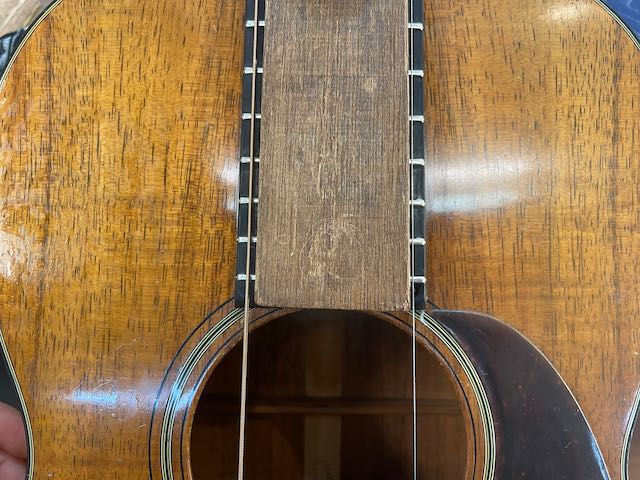

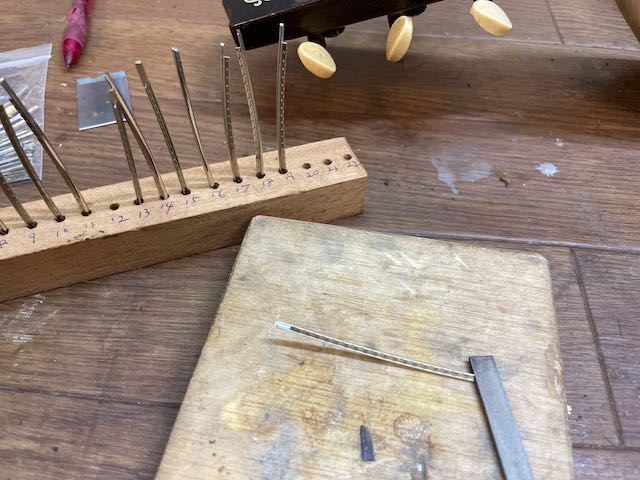

今回はネックバインディングがあるモデルなのでこの工程があります。専用工具でフレットの足の端を切るのですが、どうしても少しだけ残るためヤスリで一つ一つ綺麗にします。

フレットをコンコン打っています。

サイドを均し、すり合わせ、エッジを丸め、そして磨きます。

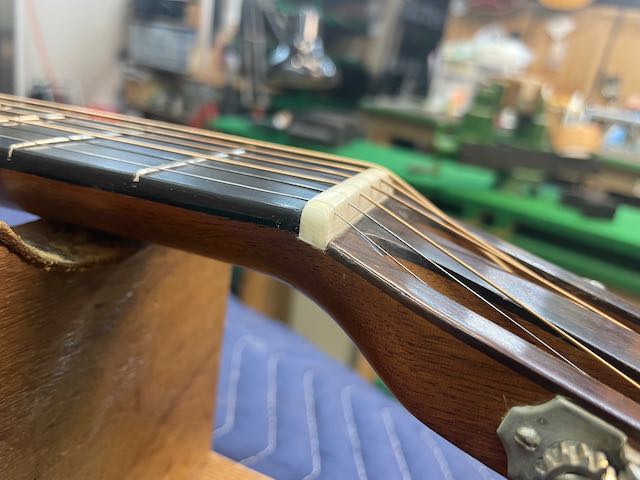

１フレットに合わせてナットも新しく。

サドルも新しく作り直し一通り調整を終えたら完成です。

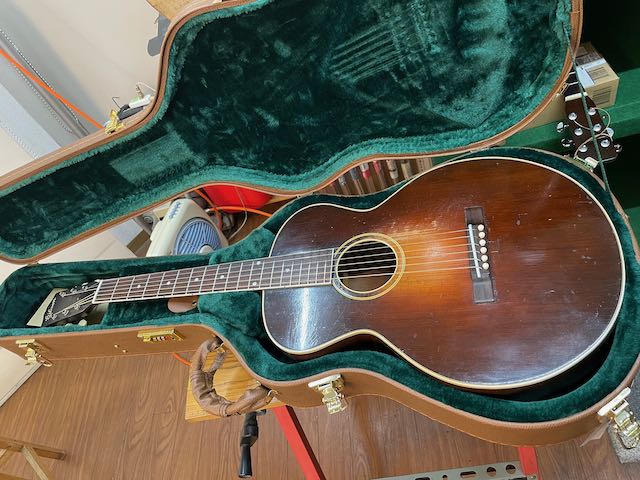

Gibsonの初代フラットトップ、激渋です。

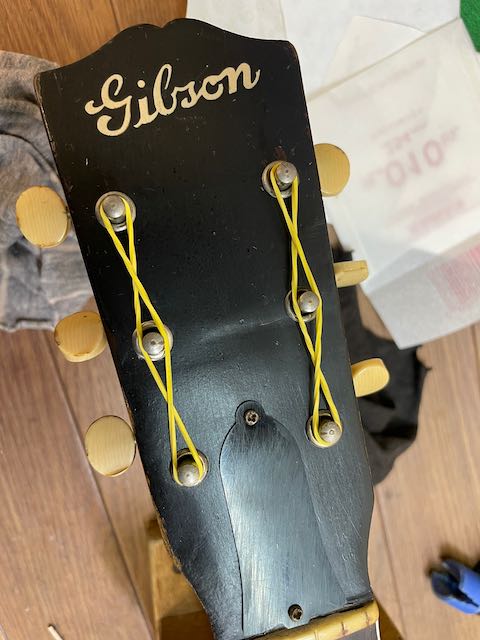

ロゴもカッコイイですね。Gibsonは現行のロゴも筆記体ロゴもバランスが絶妙で素晴らしいですよね。

輪ゴムが付いてるのは弦を巻いていないとブッシュが外れていつの間にかなくなってしまうから。これをしないと後で床を這いずり回ることになってしまいます。

今回も閲覧いただきありがとうございました。

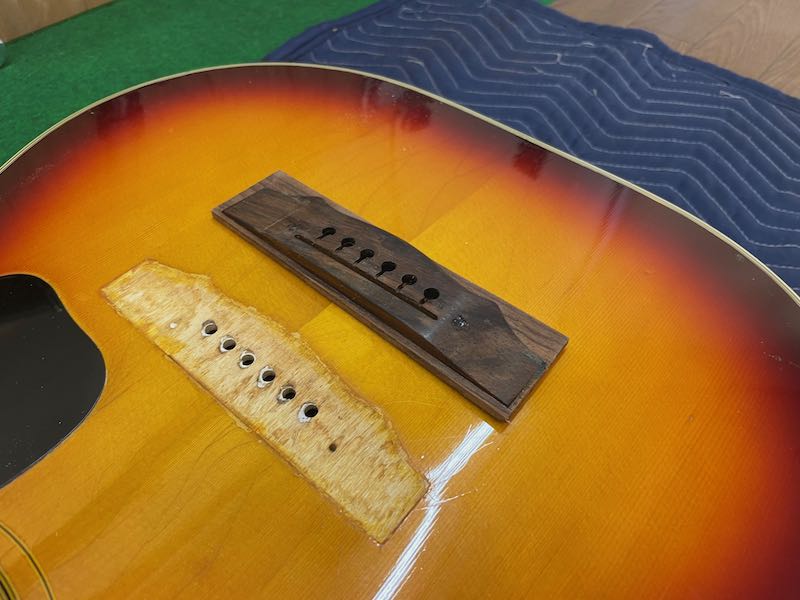

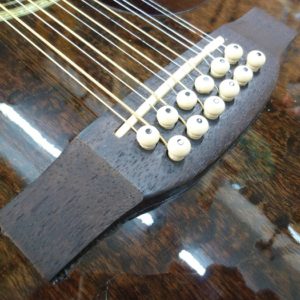

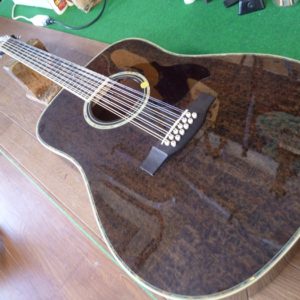

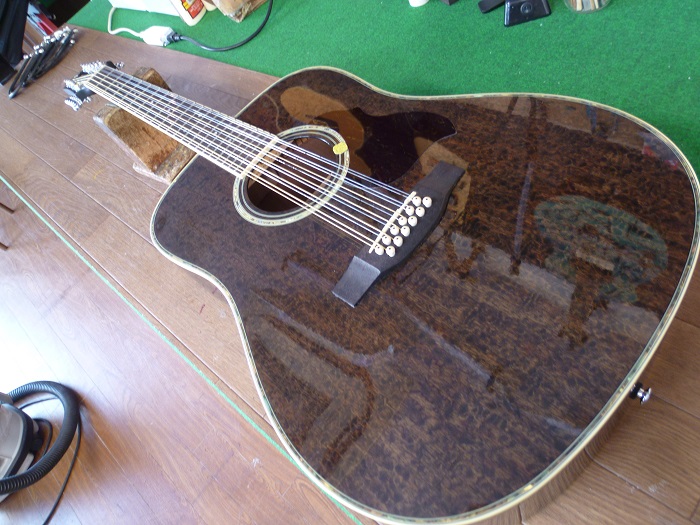

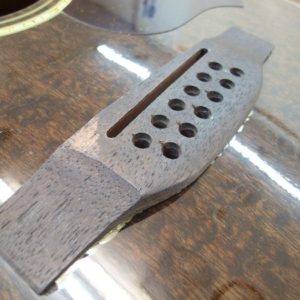

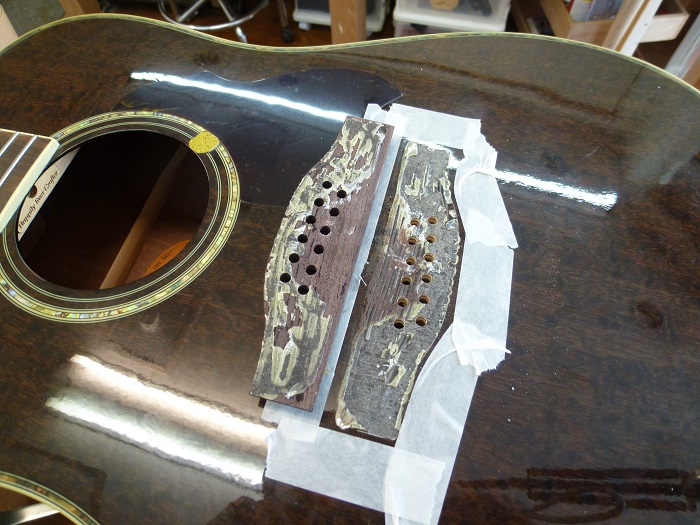

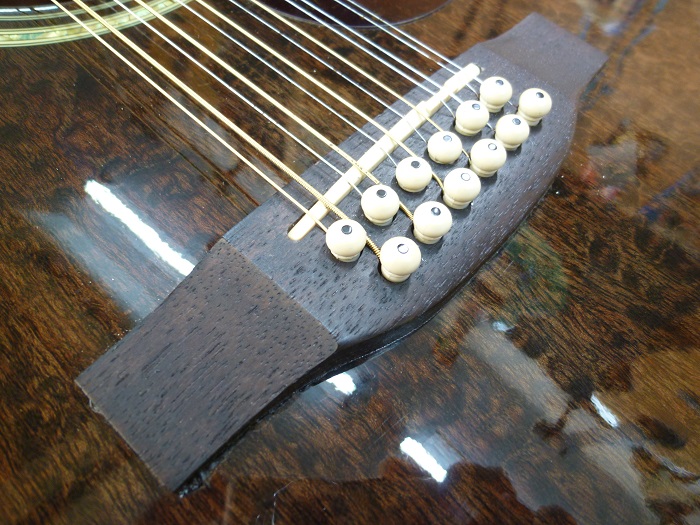

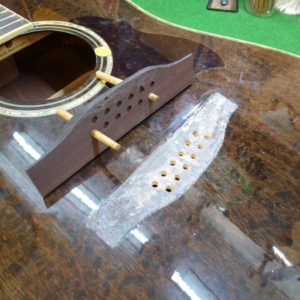

クラフターと言うブランドの12弦ギターです。

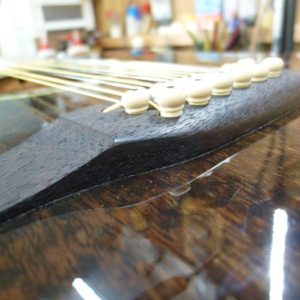

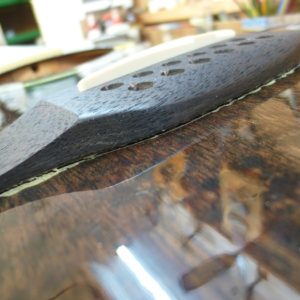

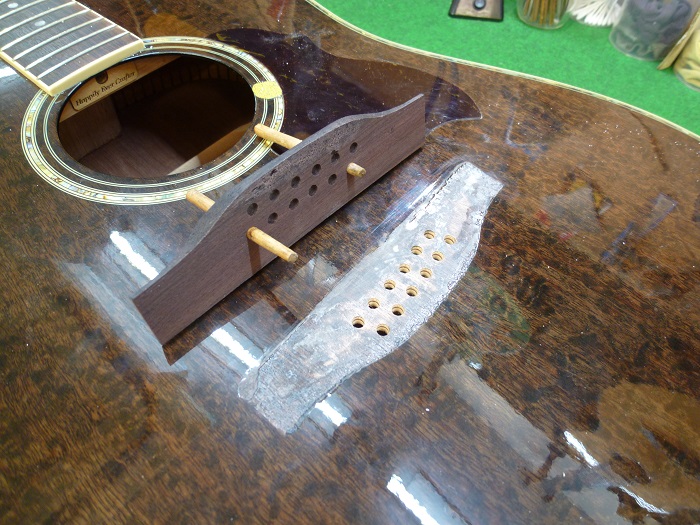

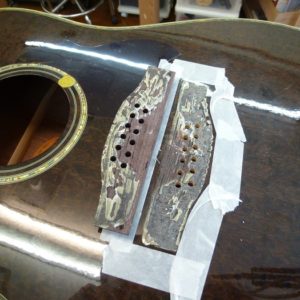

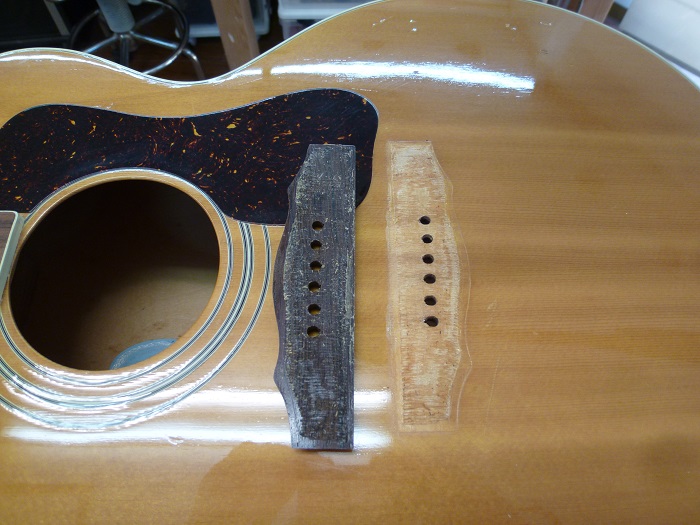

ブリッジが剥がれてきてしまったので貼り直します。

Martin やGibsonも量産ギターですが、もっと量産型と言いますか、はっきり言うと安いギターの場合は大概スーパーグルー系の接着剤が使われます。

この類のギターを張り直す際は当方ではアラルダイトを使用します。

木工用ボンドのように木地まで出さなくても大丈夫。

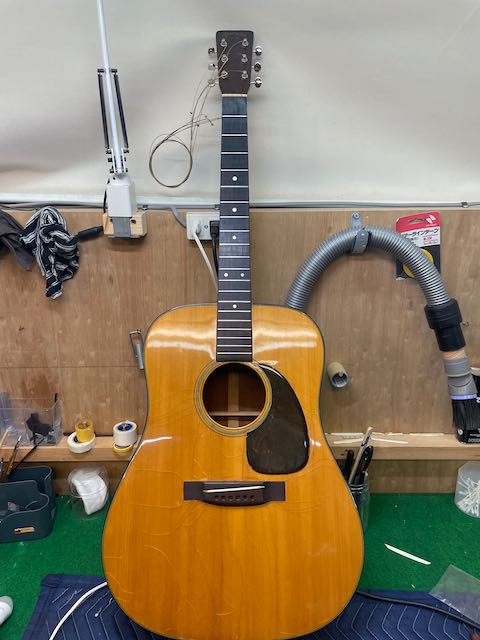

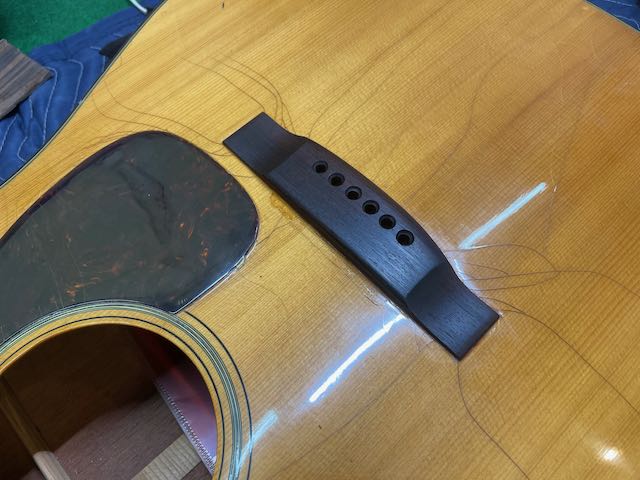

スタッフの山口です。D-28、1965年といえばロングサドルからショートサドルに変更になった年です。シリアル番号からこの個体のオリジナルはロングサドルのはずだそうです。

ということはオリジナルのブリッジではありません。写真ではわかりづらいですがディティールも若干違和感があるためオリジナルっぽくするために手を加えます。

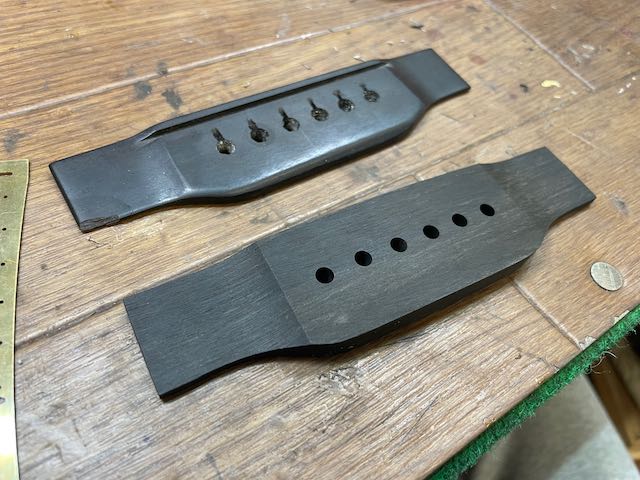

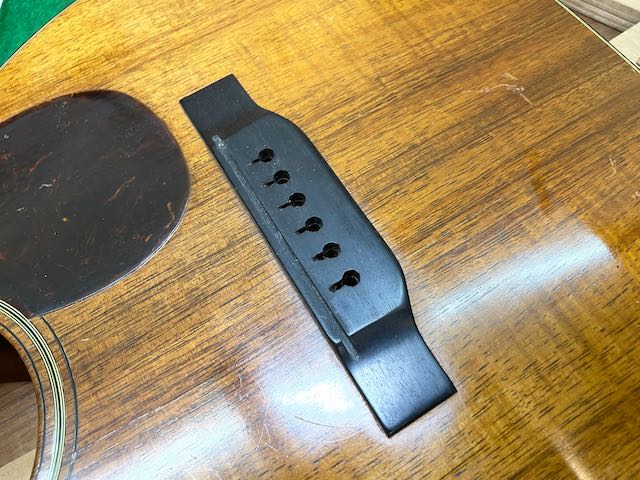

恐らくマーチン用の出来合いのブリッジに交換されていたようです。1弦側と6弦側で高低差がほとんどない為オリジナルと同じくらいなだらかな高低差を作ります。写真はその作業中。他にも師匠の皆川にどの辺がもうちょっとこうとかああとか相談しながら四苦八苦。

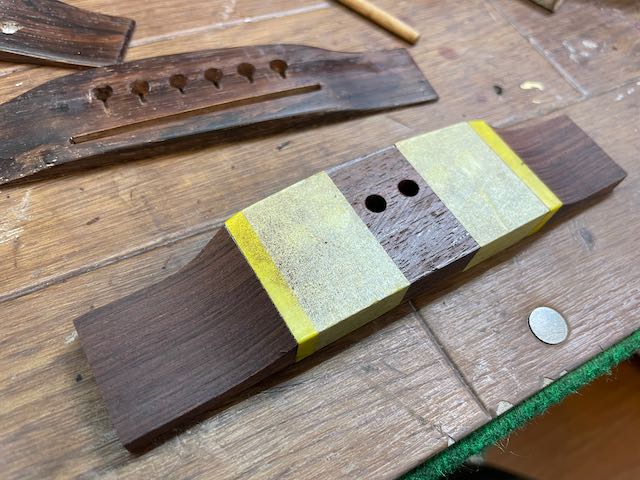

整形し終えたらロングサドルに彫り直すために既存の溝を同じエボニーで埋木します。余計なところにノミが当たらないように入念にマスキング。

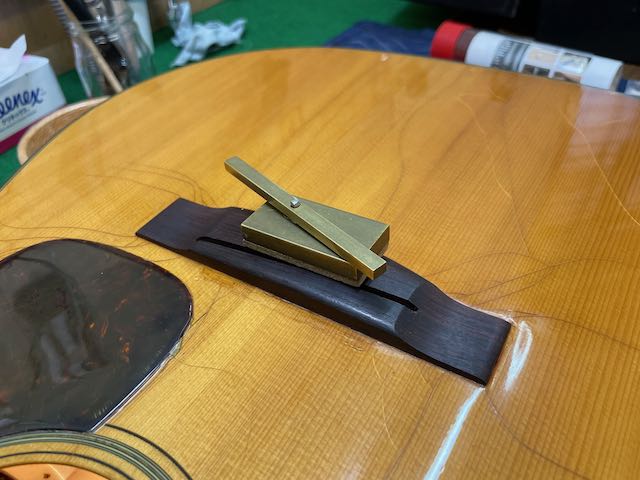

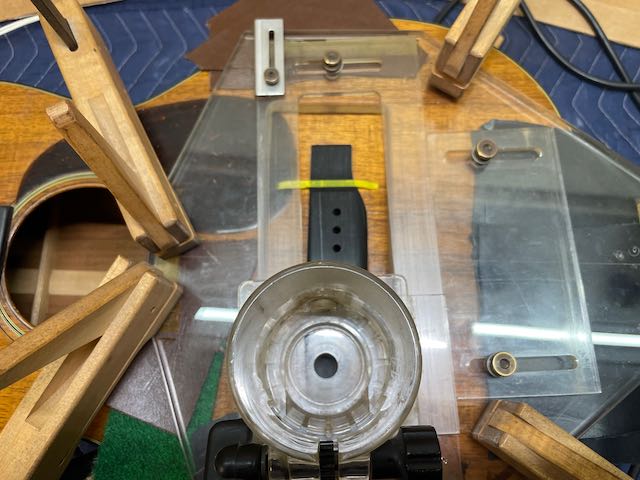

溝が埋まったら弦長を測り溝のルートをマーキング。ルーターで狙い通りの位置に溝を彫るのですが、ロングサドルの場合少しでもルーターが前後左右に傾くと顕著にそれが見て取れてしまいます。

ロングサドルの両端がウイングに大きく突き出てしまうのはあまりカッコ良くありません。写真の通りこのくらいがちょうどイイ感じです。(5mmくらい？)

左右にルーターのジグが傾くと１弦側だけ、もしくは６弦側だけ溝がビヨーンと外側に伸びてしまいます。ショートサドルに比べてロングサドルは何かと面倒なのです。

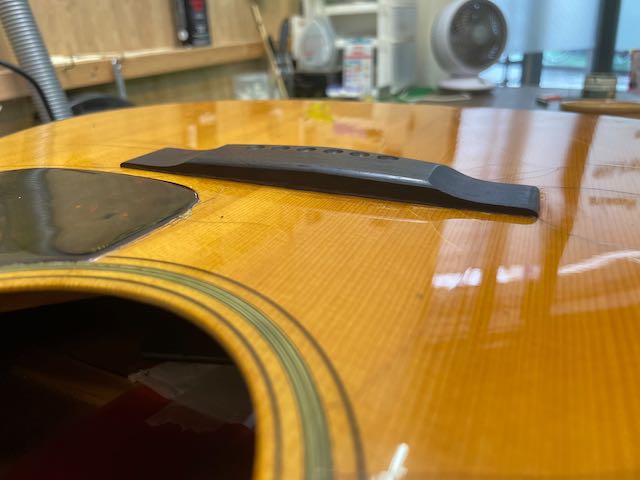

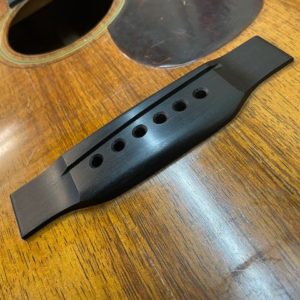

６弦→１弦側に向かって山形ですが少しずつ低くなっているのが分かりますね。この若干の高低差がないとサドルが入った時に結構な違和感があります。

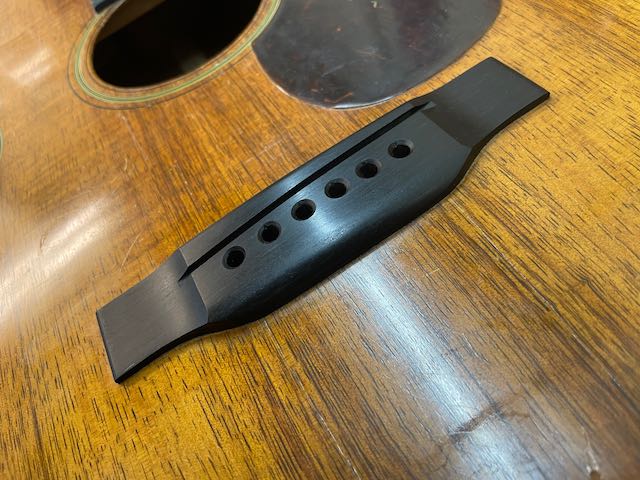

飴色に焼けた1965年製のD-28。ロングサドルが入るとさらにビンテージ感が出ますが今回はここまで。

アコースティックギターのお手本のような音とルックス、近頃の円安も相まってさらに手が届かなくなってしまった「THE アコースティックギター」です。

今回も最後までお付き合い頂きありがとうございました。

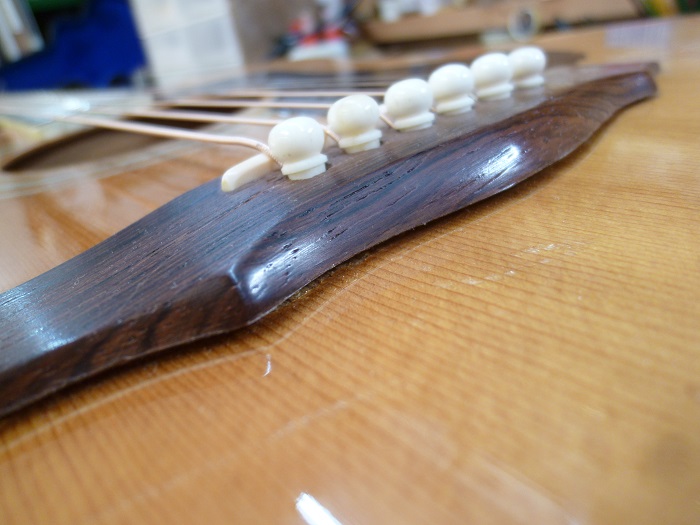

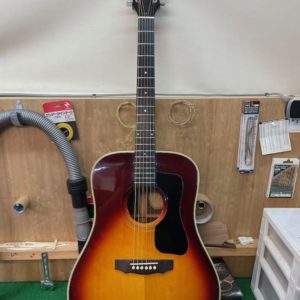

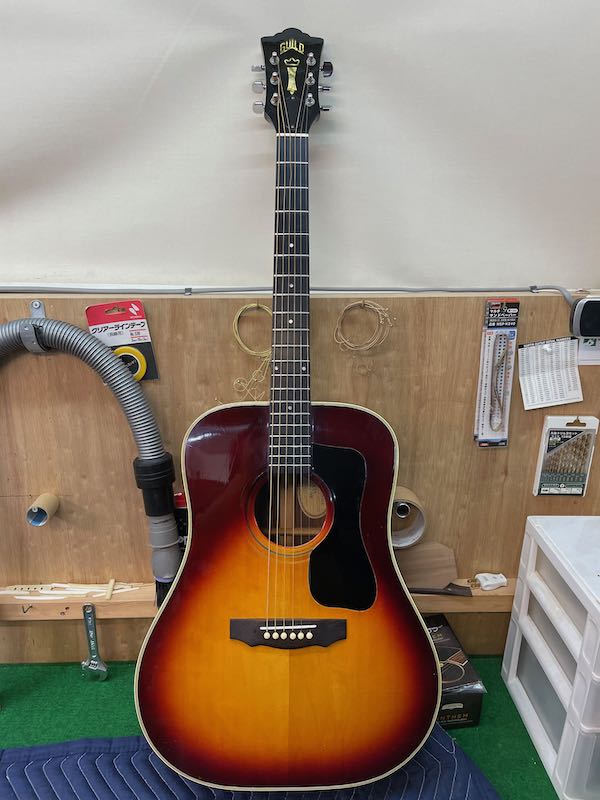

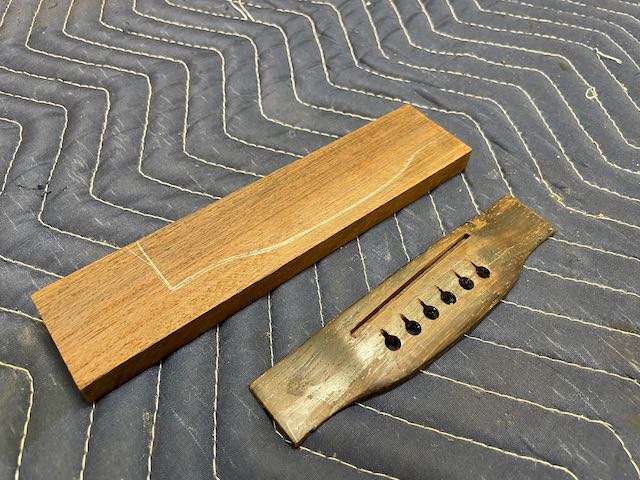

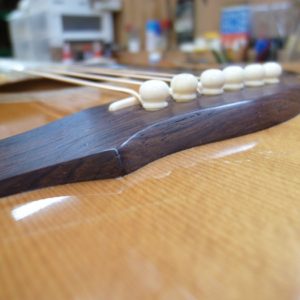

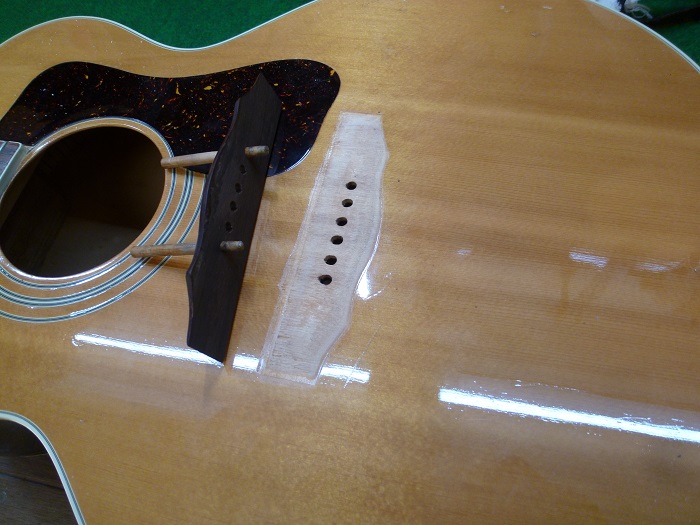

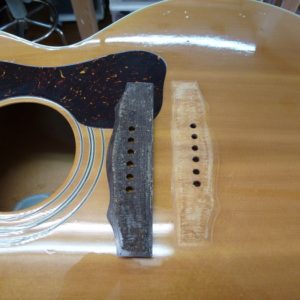

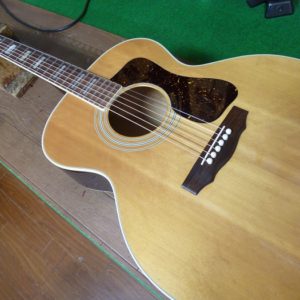

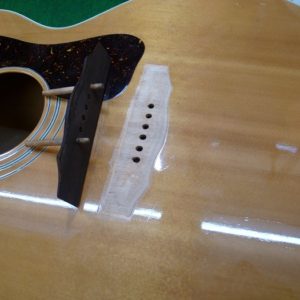

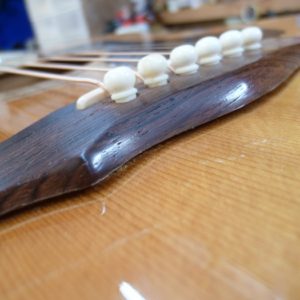

スタッフの山口です。Guild D-50のネックリセットです。ビンテージギターにはよく見られる薄く削り落としたブリッジ。今回は予算の関係で交換ではなく、写真のように底面側にローズウッドを足して本来の高さを取り戻します。

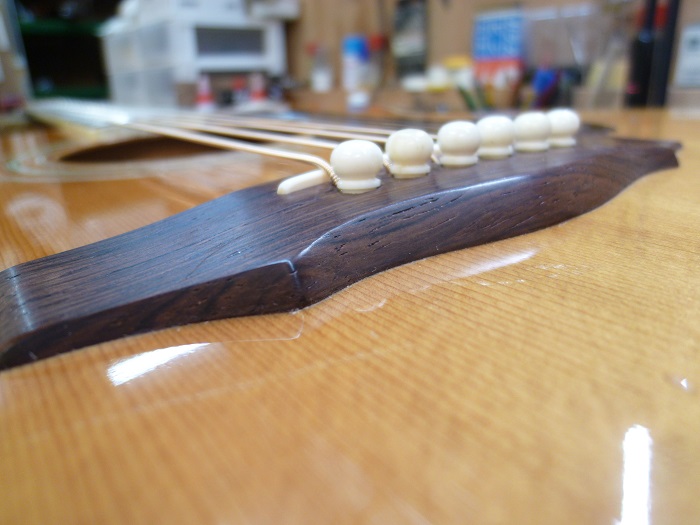

接着後足した部分との境目をタッチアップで目立たなくします。

反対側も目立たなくなりました♪

注意深く見なければほぼ分かりませんが、もし販売するときにはブリッジ補修歴を正直に伝えなければいけません。全交換の場合もまた然り。

削られて形の変わった上面を本来の造形(ディティール)に整えたらタイトボンドでブリッジを接着します。

イイ感じではないでしょうか。

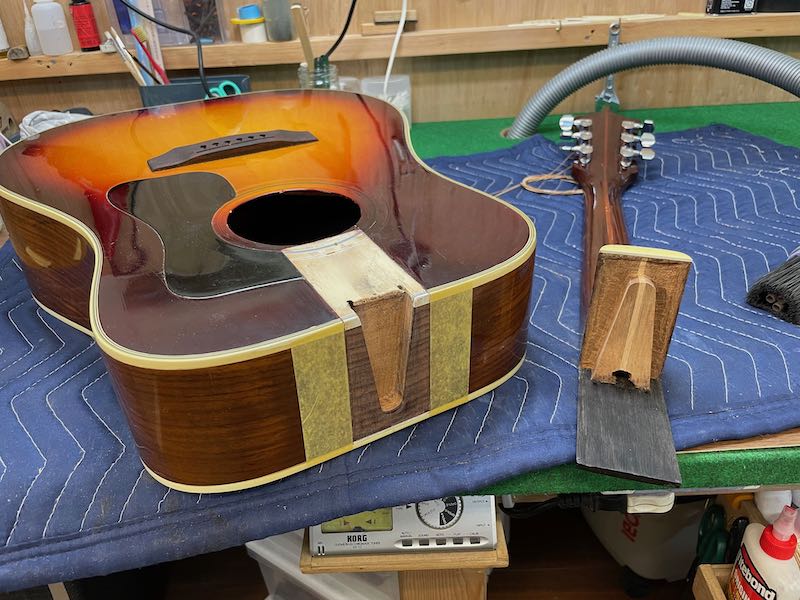

ブリッジ補修が終わったらネックリセットに入ります。ネックリセットとブリッジ修理はセットで行うことの多い組み合わせです。

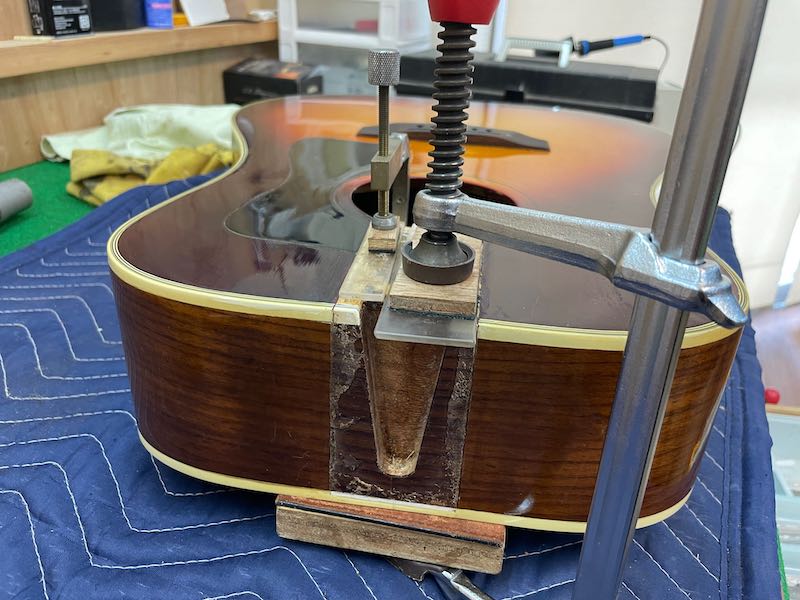

ギルドはギブソン同様にネックヒールが太いので外すのに時間がかかります。

指板を剥がす際にトップが剥離してしまいました。

慎重に剥離したトップ材を元の場所へ戻してあげます。

次の工程に進むには1日以上クランプしおく必要があります。

ヒールが太いと大変です。昨日はGibsonのネックリセットでヒールを削るだけで日が暮れてしまいましたε-(´∀｀; )

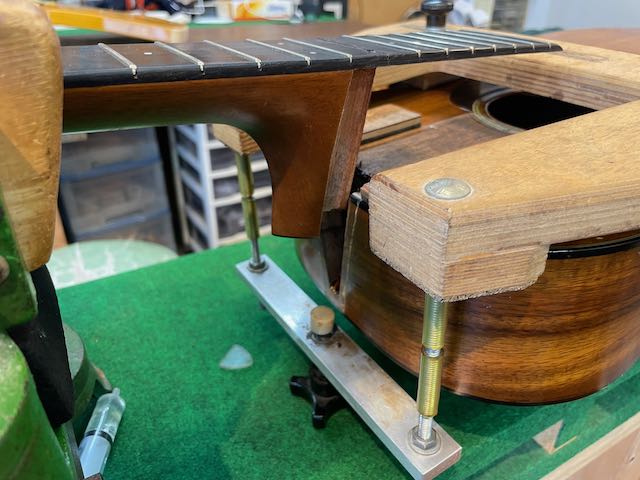

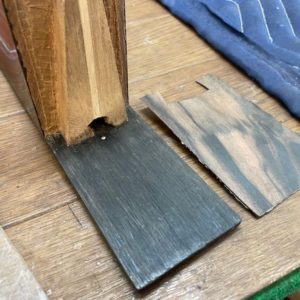

ヒールを削ってネック角度が付くとその分指板とトップに隙間ができることが多いです。その分は作製した縞黒檀の薄板を足します。

ネックを接着した後はフレットの擦り合わせとナット調整、サドル交換しネックリセット完了です。

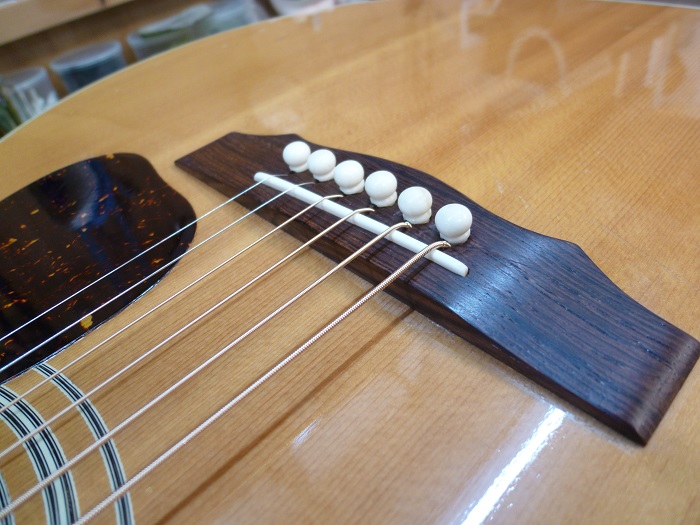

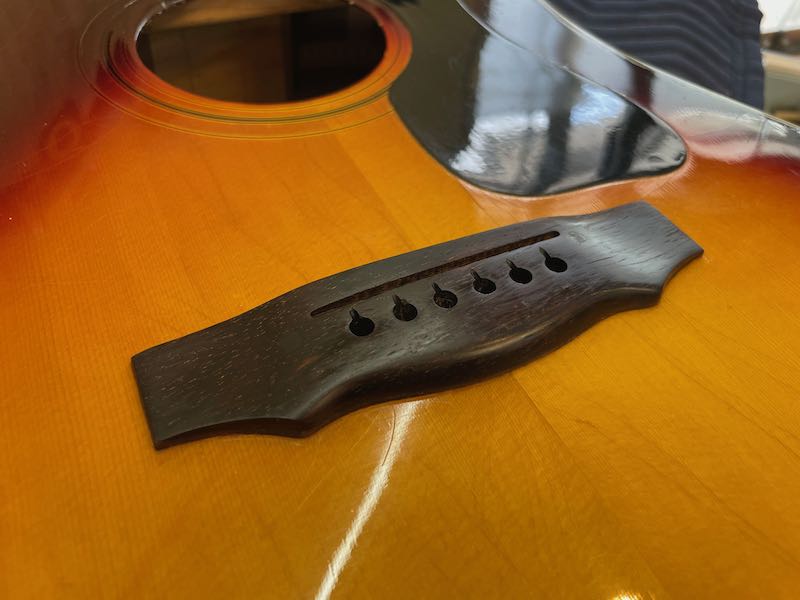

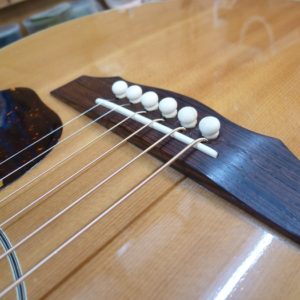

ブリッジも厚みを取り戻しサドルの高さも十分確保できるようになりました♪

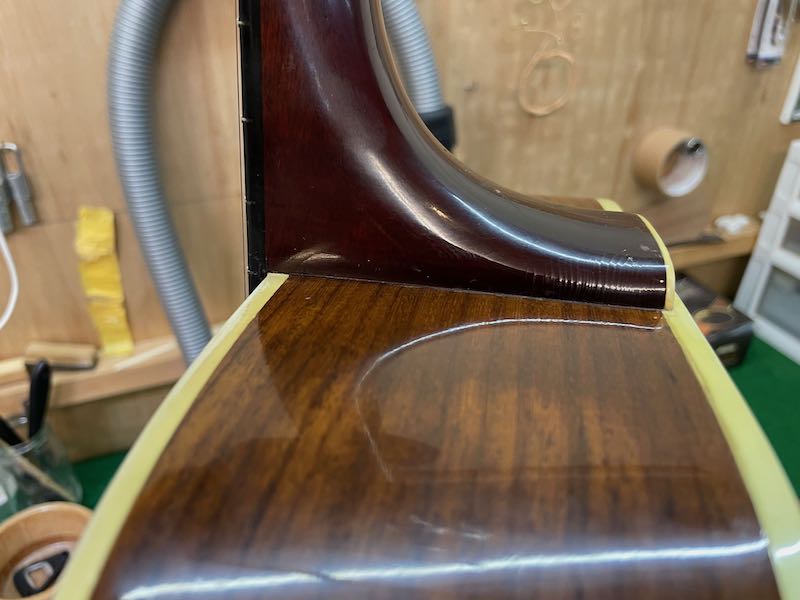

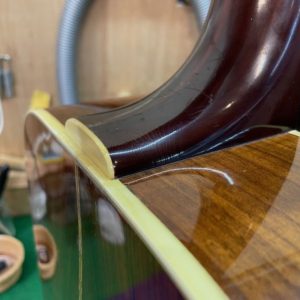

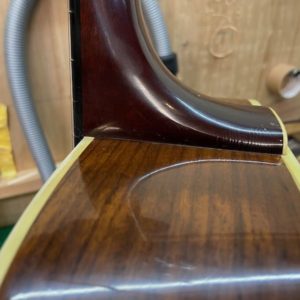

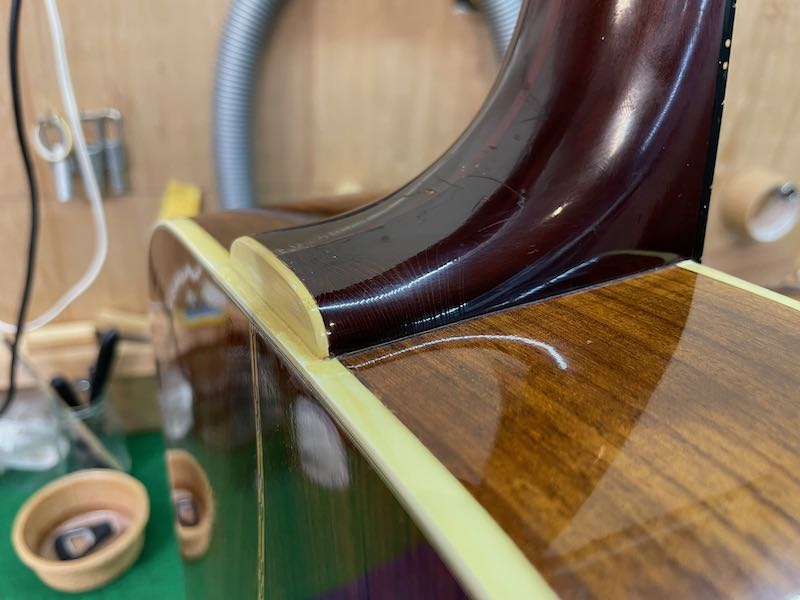

ヒール部分も塗装修正せずに済みました。

反対側も綺麗に戻ってます。接合部が荒れてしまいラッカーで修正する場合もあります。

スタッフの山口です。今回は写真の通り、トップ板が弦の張力に負けて破損してしまったGibson L-1の修理をアップしていきます。

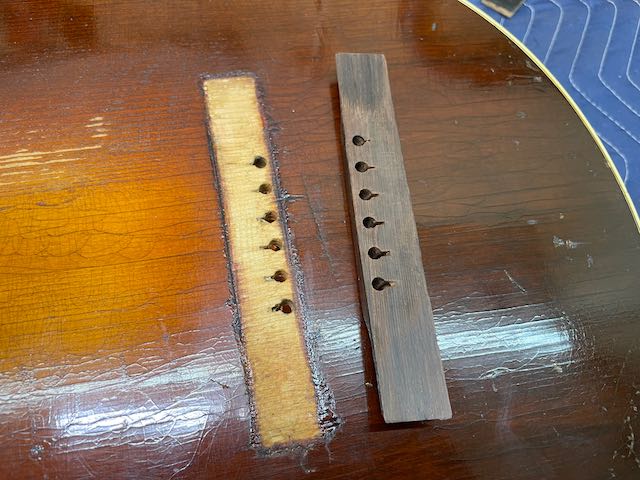

まずはブリッジを外しました。写真では分かりづらいですが以前にも同じような破損をしていたのかな、と思われる跡が見て取れます。

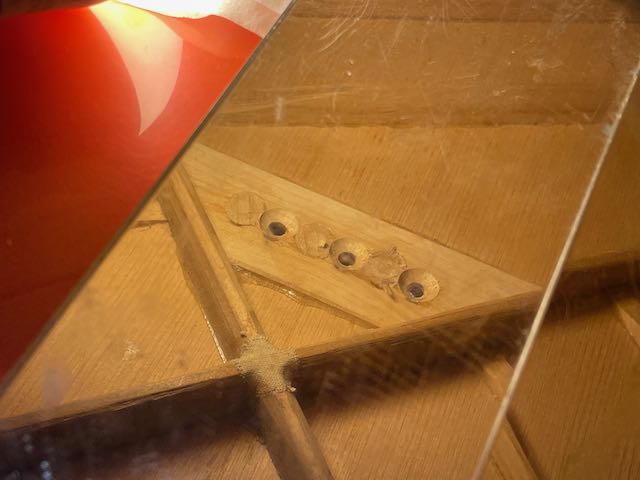

厚いアクリル板とクランプをして熱で膨らんだ部分を平らに近づけます。中に白熱球を入れて熱を加えていきます。

修理跡に見えたのはおよそ90年の間に幾度もブリッジを貼り直しをした結果、ブリッジ接着面が荒れて凹み、そこにマホガニーに近い木を重ねて貼り付けていたようです。グズグズの木でしたのでナイフを入れて取り除いてしまいましょう。

トップ板の厚さが2mm程しかない為、結局写真のように崩落してしまいました。ブレーシングのラインで割れたようですのでブレーシングも外しました。

今回はブリッジプレートをかなりのオーバーサイズで作り替えます。音が云々と言う問題もありますが2mmのトップ厚では補強しなければ弱すぎて弦の張力に勝てません。写真はメープルの特大ブリッジプレート（右は接着の際に当てがうための合板です）。

補強兼ブリッジプレートをクランプして接着します。

真ん中のブレーシング(力木)のラインでトップが割れて浮き上がっていましたので、一旦力木を外して一枚板のブリッジプレートで補強し、その上に力木を戻しました。

グズグズだったブリッジの接着面を再生します。

マホガニーで埋木完了。

周囲と高さを合わせます。

この写真の前に艶消しを吹きました。あとはブリッジを戻します。

接着、クランプの画像から次の画像の工程までは最低24時間空いていますので、どんな修理も数日を要することがほとんどです。これもかなりかかりましたε-(´∀｀; )

無事に弦を張っても大丈夫な強度を与えることができました！

木目に対して垂直に破損したのでどうしてもタッチアップでは誤魔化しきれず、跡が残ってしまいます。

こんにちは。スタッフの山口です。

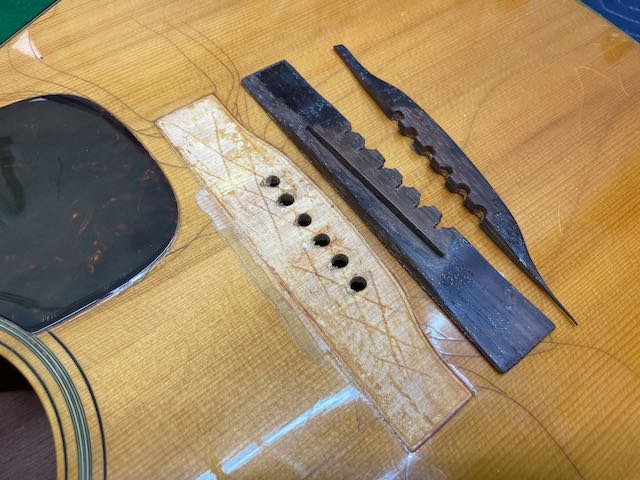

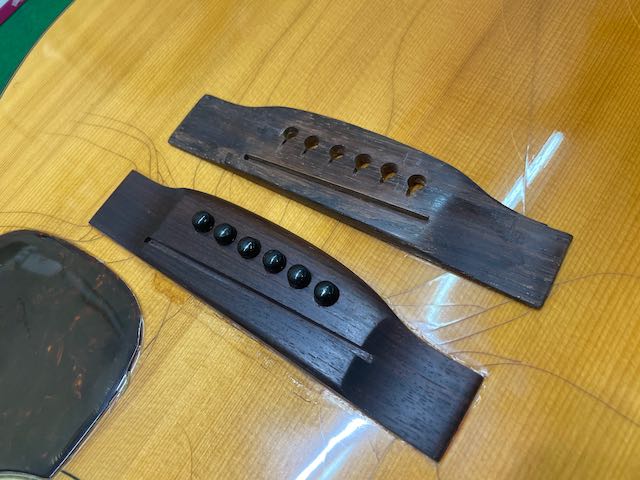

今回はMartin D-28のブリッジ交換とネックリセットです。写真のように弦高を下げきれなくなりブリッジを削ってありますね

ハロゲンライトでブリッジをゆっくりと温めて接着剤を軟化させます。

ブリッジ周りを傷つけずに剥がさなくてはいけませんのでマスキングテープを使用したりヘラの角度などに気をつけます。

ブリッジの高さもついたのでネックリセットに移ります。サドルをもっと出してあげないといけません。

15フレットを抜いて、、

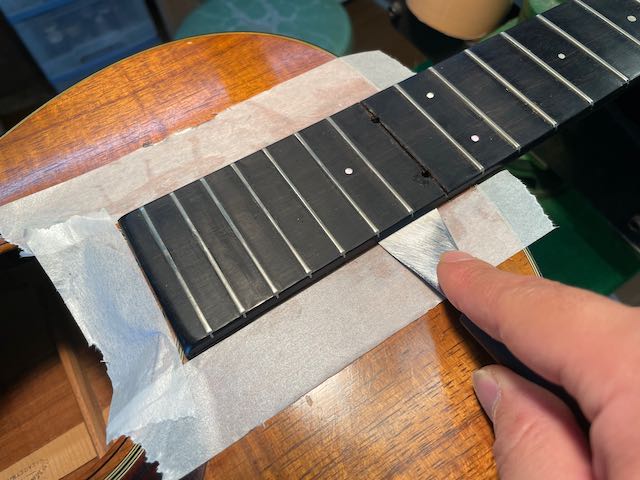

指板をトップから剥がして、、

専用の道具でダブテイルジョイントを温めていきます。

MartinはGibsonよりも素直に抜けてくれます。ネックリセット料金はメーカーによって変わるのはその為です。

ちなみに国産メーカーなどはダブテイルジョイントではないものもザラに有りますので、その際はすごく手間がかかり費用がかさんでしまう場合も有ると思います。

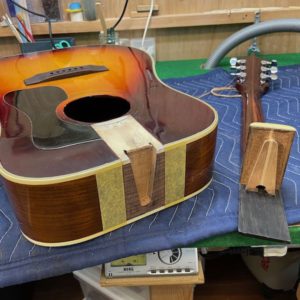

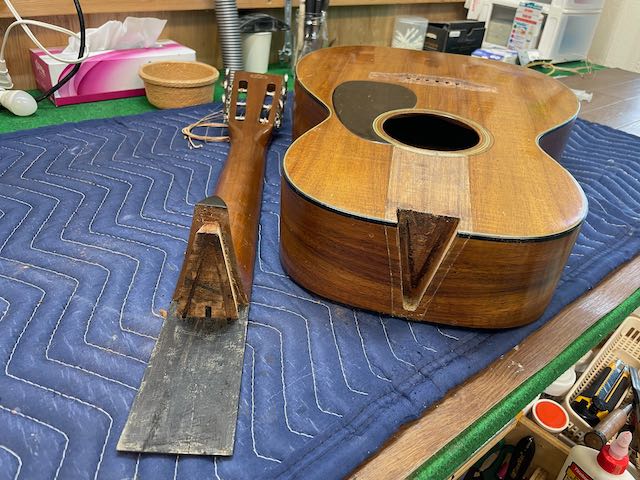

恒例となった記念撮影。

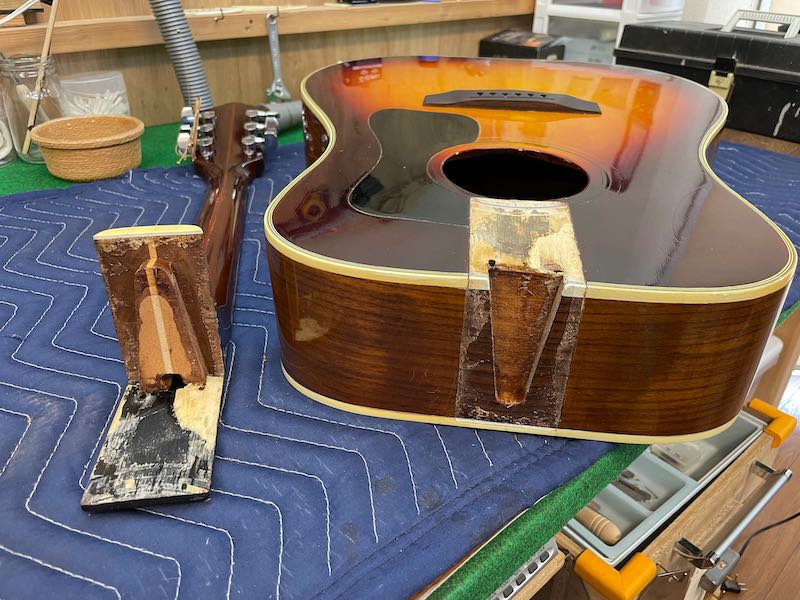

綺麗に分離しました♪接着剤が軟化しているうちに綺麗にしてあげます。

仕込み角度を調整する工程は必死にやっているため写真を撮り忘れることが多いです

(*´ω｀*)

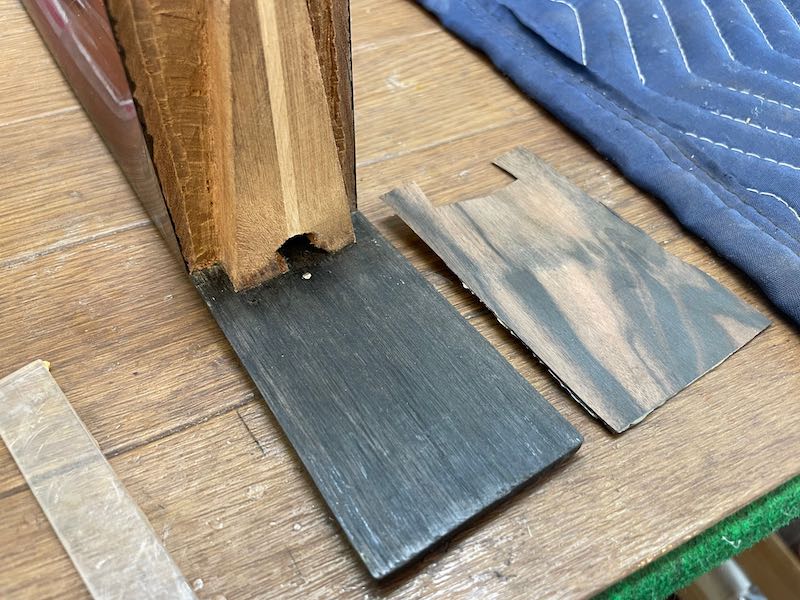

ヒールを削った分、指板にも厚みをつけてあげます。エボニーも枯渇してきているので縞のある黒檀も増えています。

後半は早足でしたがネックリセットも完了。

ブログでは1日で終わった修理のように見えるかもしれませんが、接着の工程を何度も挟んだりするので実際は数日〜数週間、内容によっては1年単位でお預かりする場合もあります。納期に追われて急いで修理してもろくなことがありませんので、お預かりする期間が長くなってしまってもご理解いただけるとありがたいです。

自分はせっかちな性格なので、セカセカと熱くなって作業していると「急いでやっても失敗するよ、急がず慎重に。」と師匠皆川氏の一言。ふと我に返りクールダウンします。

スタッフの山口です。今回はカナダのギターメーカー、ゴダンのブリッジ剥がれ修理です。エレキとアコースティックのハイブリッドタイプのギターですね。

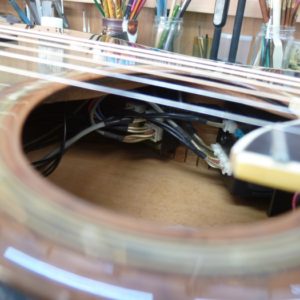

当工房はアコースティック修理が多いので電気系統を触る頻度はエレキ専門の工房より圧倒的に少ないと思います。今回のようにピックアップを外さないと修理できない場合は外す前に必ず写真を撮っておきます。でないと戻すときに映画の爆弾処理班みたいに「一か八か」になってしまいます。

不定期ですがエレキ専門のスタッフもおりますので、エレキの電気系統などの修理もお気軽にお問い合わせください。

写真は無事にハンダから外せたところ。

今回のようにブリッジが一部だけ剥がれている場合、一旦完全に剥がして古い接着剤を取り除き接着面を整えなければ十分な強度が得られません。

ブリッジはアコギ仕様ですので外す時はいつも通り温めて。

写真を撮り忘れましたがソリッドボディーに見せかけて中は空洞ですのであの手この手でクランプがかけられるように工夫する必要があります。場合によってはその修理のために専用のジグを作ることもしばしばです。

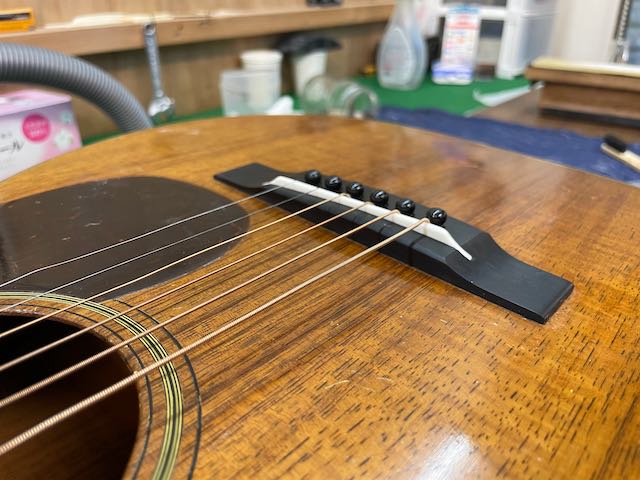

しっかりとブリッジ接着できました。ブリッジやサドルは完全にアコギ仕様です。ハワイアンコアの綺麗な木目が印象的ですね。

A6 Ultraというアコギっぽくないネーミングセンスですが、生音もアンプからもとても良いアコースティックサウンドを奏でる不思議なギターでした♪
