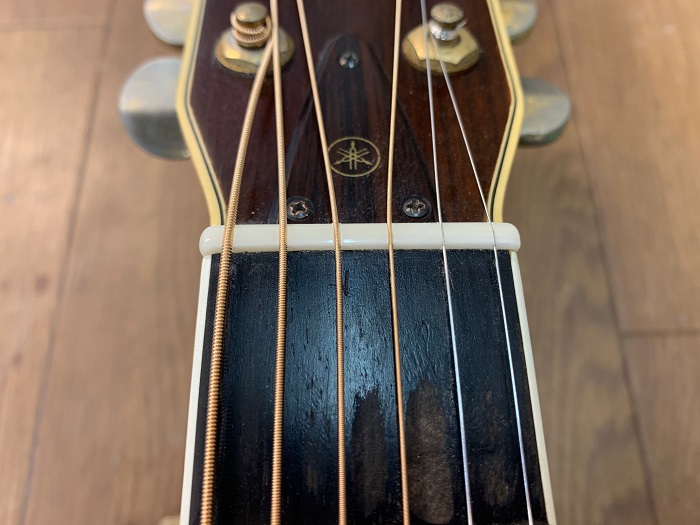

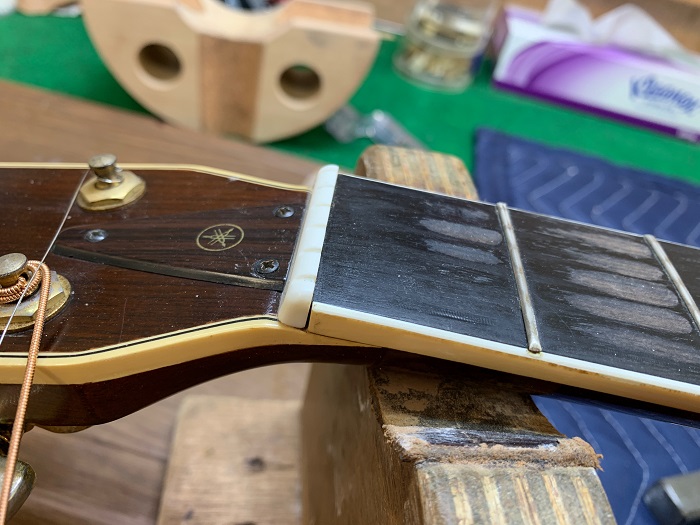

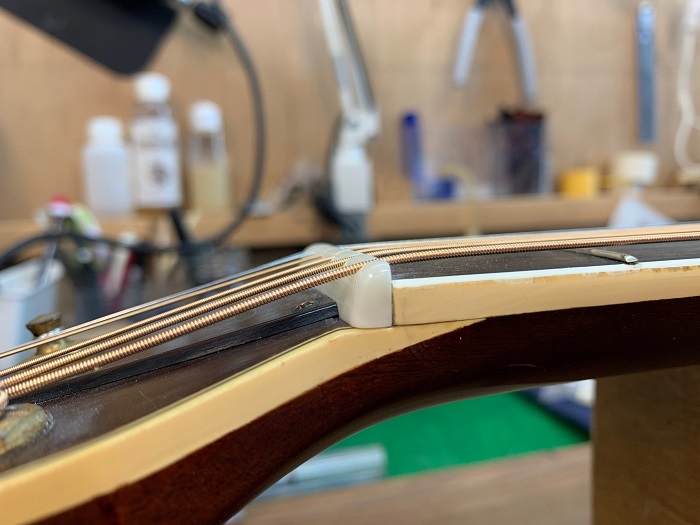

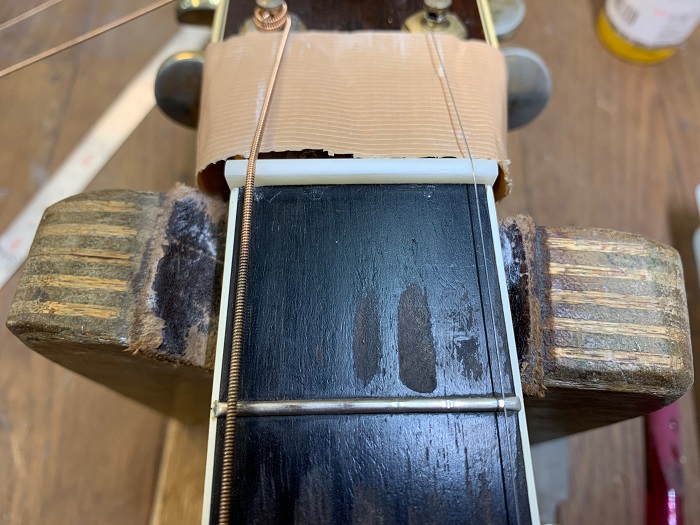

お世話になっております。スタッフの山口です。今回は最もポピュラーなメンテナンス、「ナット交換」について詳しく見ていこうと思います。弾きやすさや音に直結するパーツですので、修理職人を志す者にとって最も基本的でありながらとても難しく繊細な作業の一つ。終始0.1mm単位の精度を必要とします。

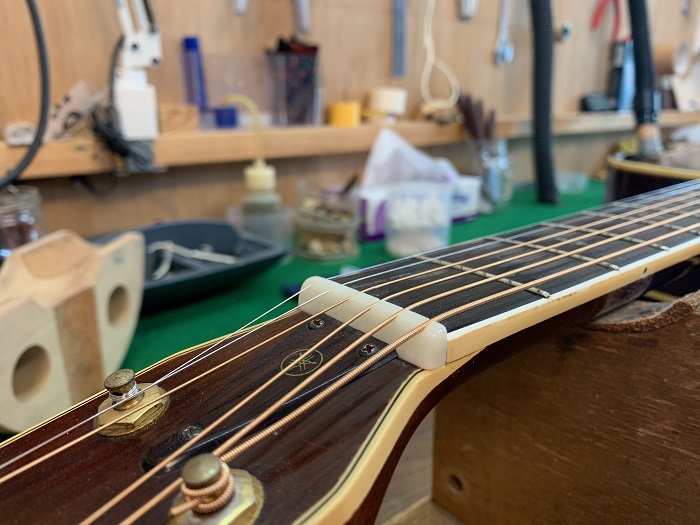

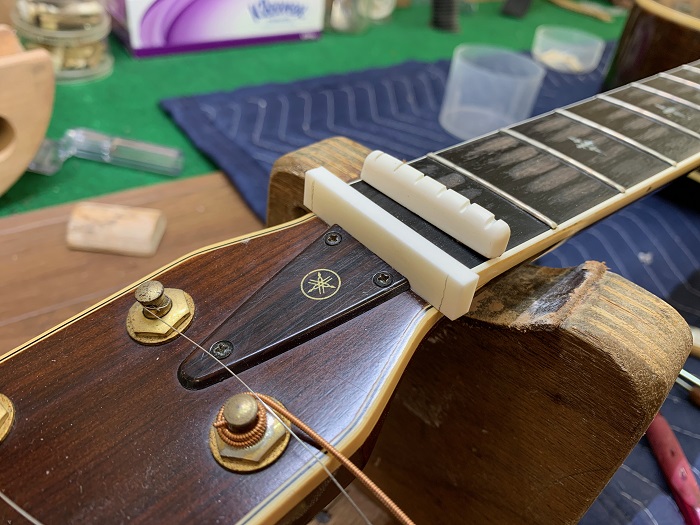

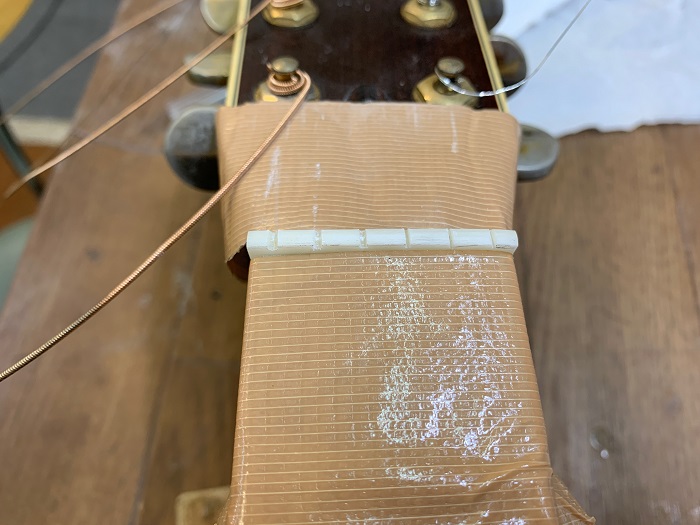

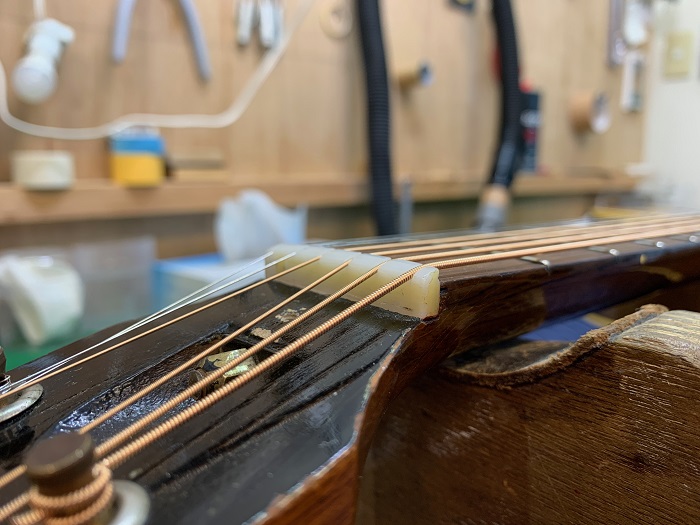

まずは既存のナットを外したら溝に付着した古い接着剤を取り除き、底面と指板面を整えます。写真は素材の牛骨をぴったり幅に合わせてはめ込んだところです。サドルもそうですが基本キツすぎず緩すぎず。削り過ぎてガバガバになってしまったらやり直しです。

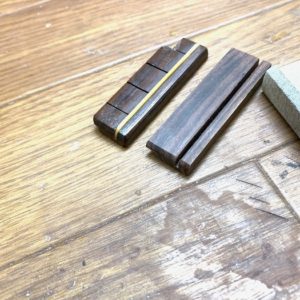

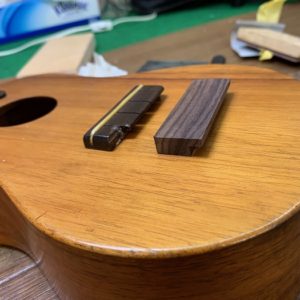

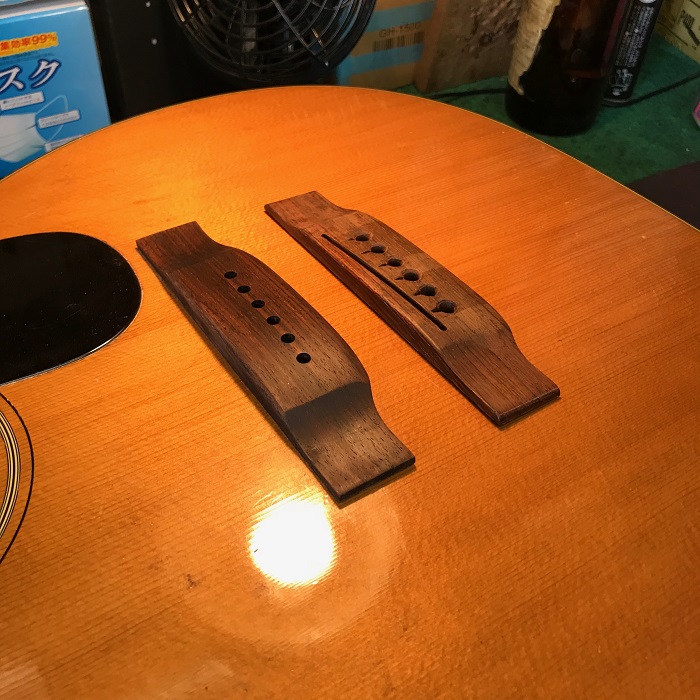

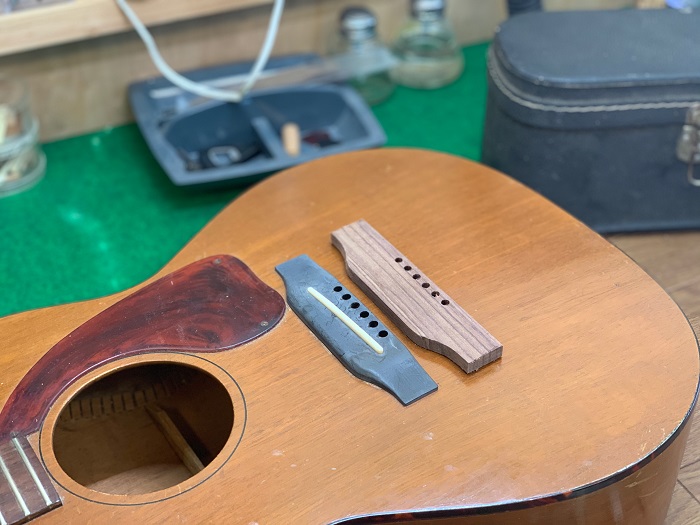

丁度いい大きさのインディアンローズウッドを並べて撮影。色味は薄く見えますが、磨いたりオイル塗り込んだりで恐らく完成時は同じような色になる感じがします。

ある程度同じサイズにカットしたら先にサドルの溝を掘ります。アコギの場合はトップに貼ってからですが、ジグはギター用の物ですのでウクレレに貼ってからでは難しいです。なので良い大きさの板にしっかりと固定して。

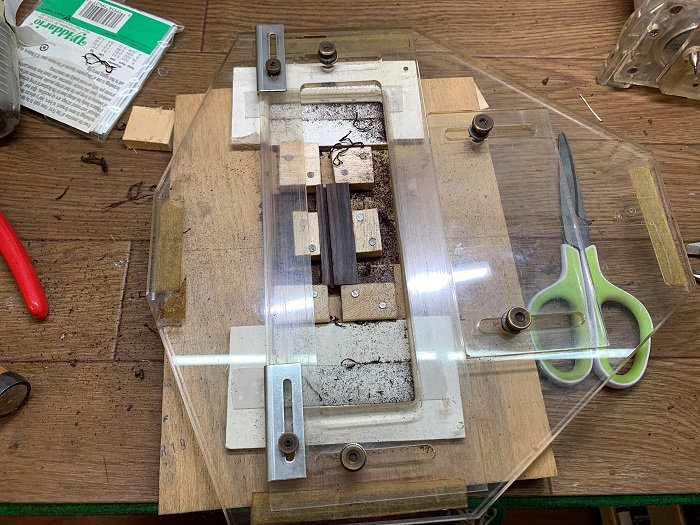

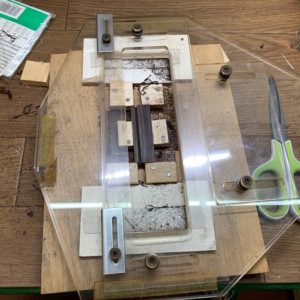

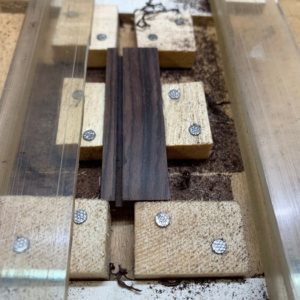

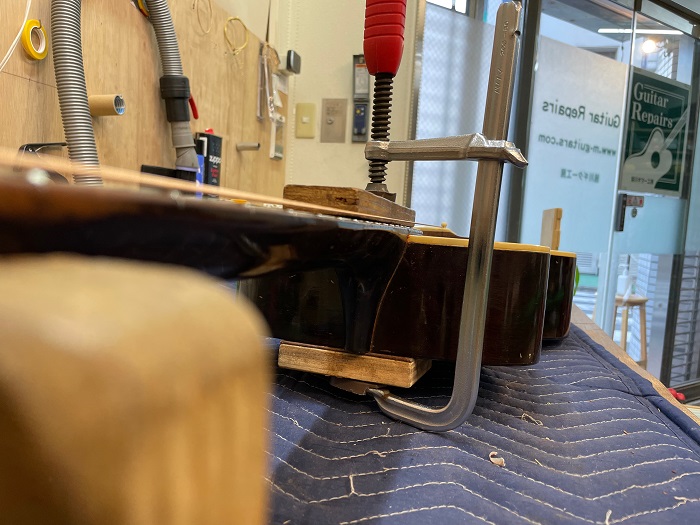

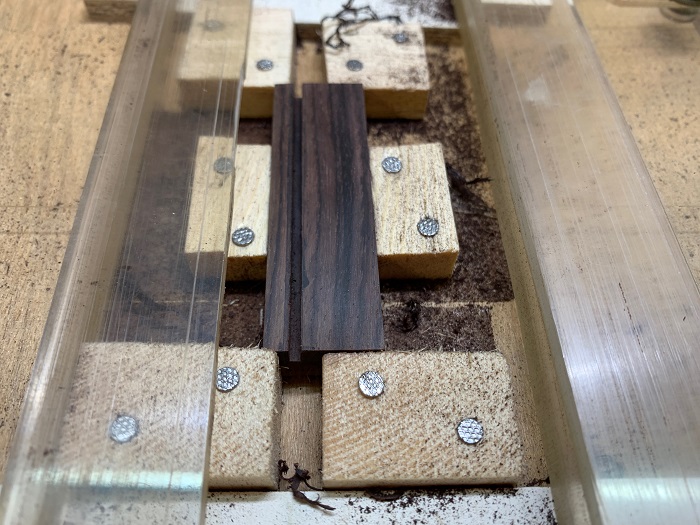

一気に深くは掘れませんのでルーターを何度も同じ位置で繰り返し掘っていきます。しっかりと固定しないとラインがズレたりして溝の側壁の精度が悪くなってしまうため、写真で分かる通り端材でガチガチに固定しました。

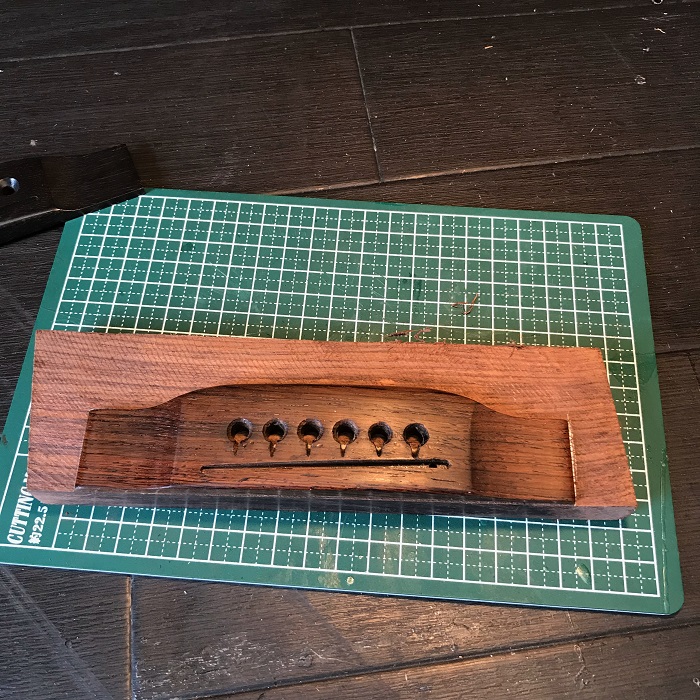

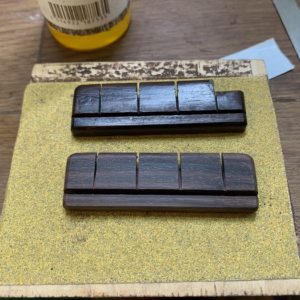

とりあえず無事に溝が掘れてパシャリ。後は元のブリッジと同じ弦長になるように前後を意識し、気を付けて成型していきます。

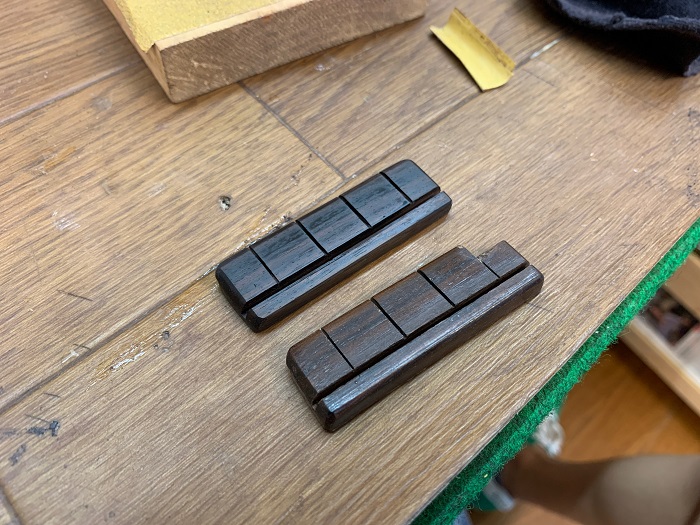

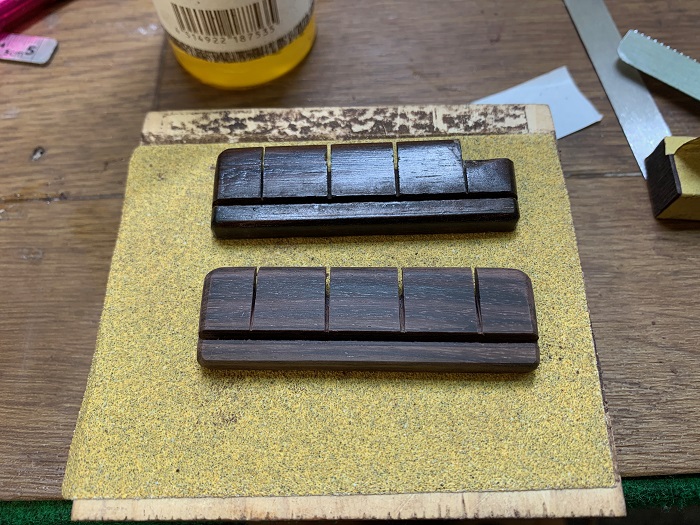

成型し終えたら弦の太さに合わせて切れ目を入れました。小さい鋸と精密ヤスリで各弦の太さに合わせるのですが手作業ですのですごく緊張した記憶があります。

磨いてレモンオイルをしつこく塗ったばかりですので元のブリッジよりも濃く見えますが、オイルが落ち着いたら同じような色合いになりました。後はトップに貼ってサドルを作って完了なのですが、写真を撮り忘れてしまい今回はこれでおしまいです(*_*)

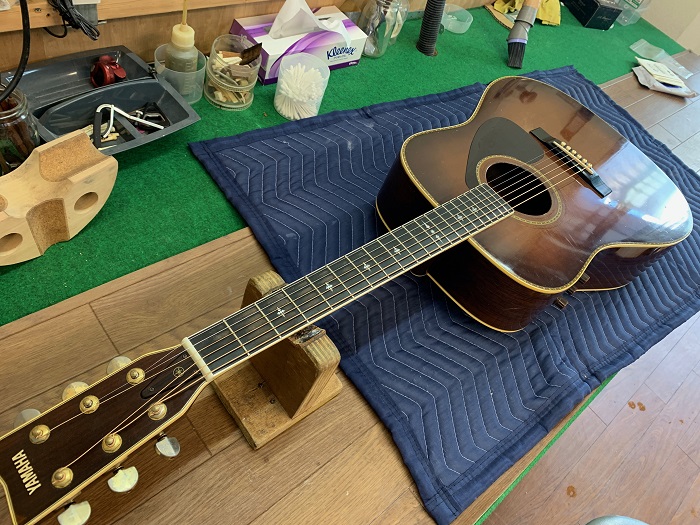

来週はYAMAHAのギター修理をお送りします♪

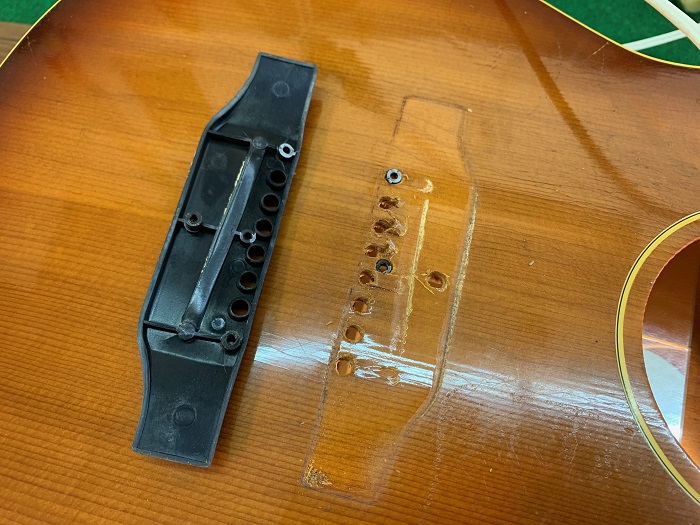

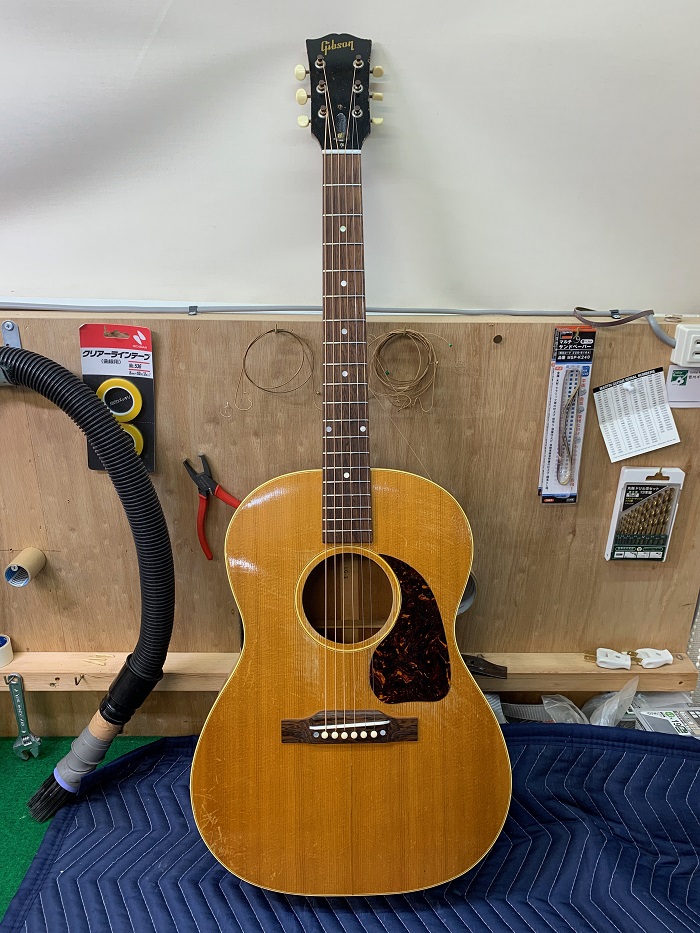

LGー1なので今回はボルト穴をスプルースで埋木して塗装を除去します。

ピッタリ合わせるのが本当に難しい、、。

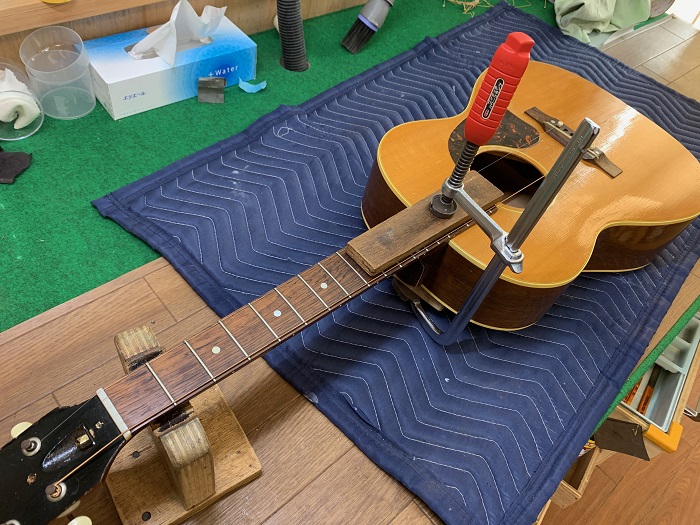

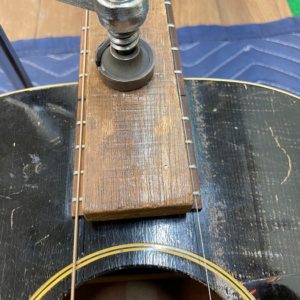

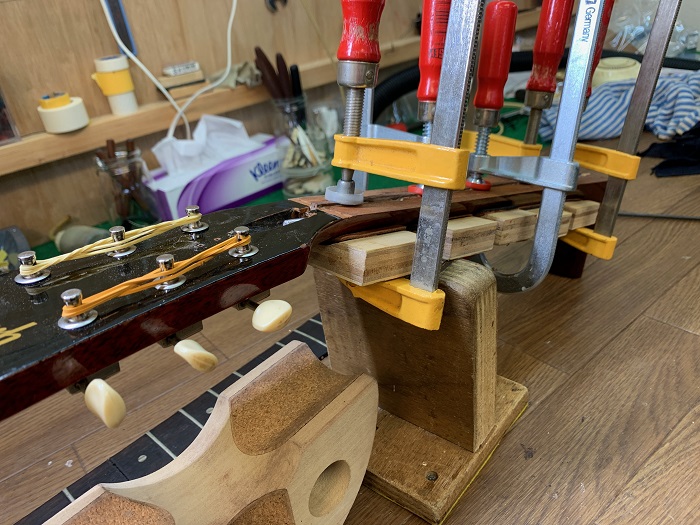

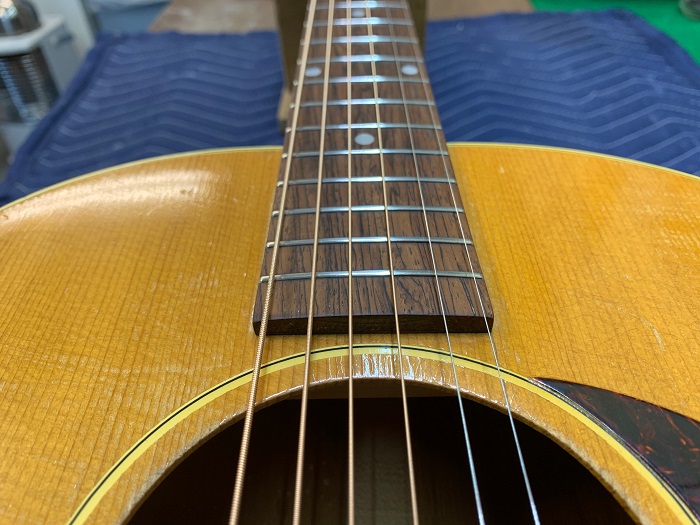

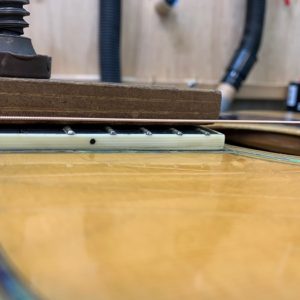

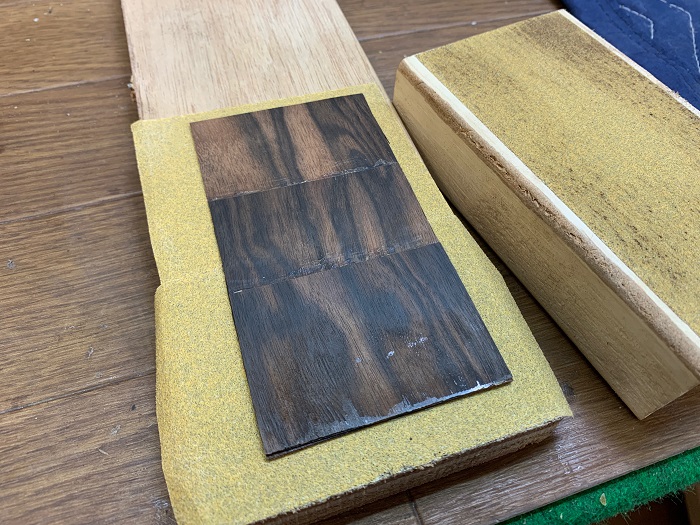

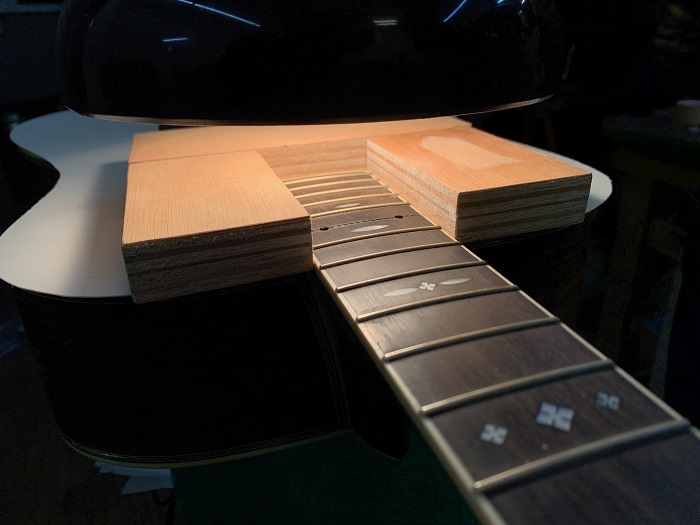

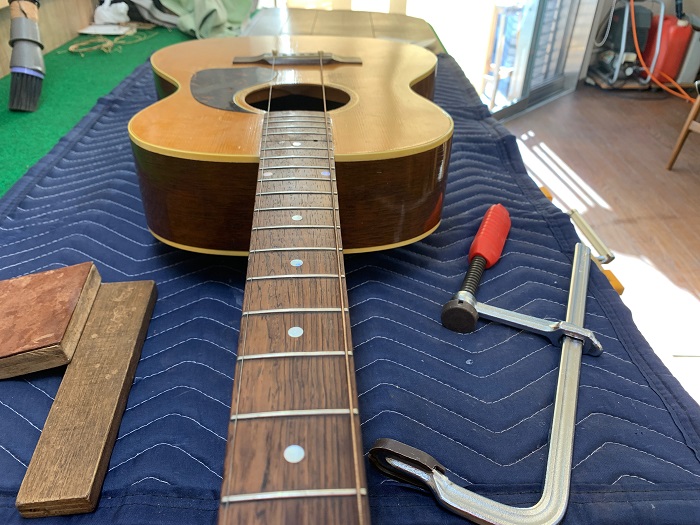

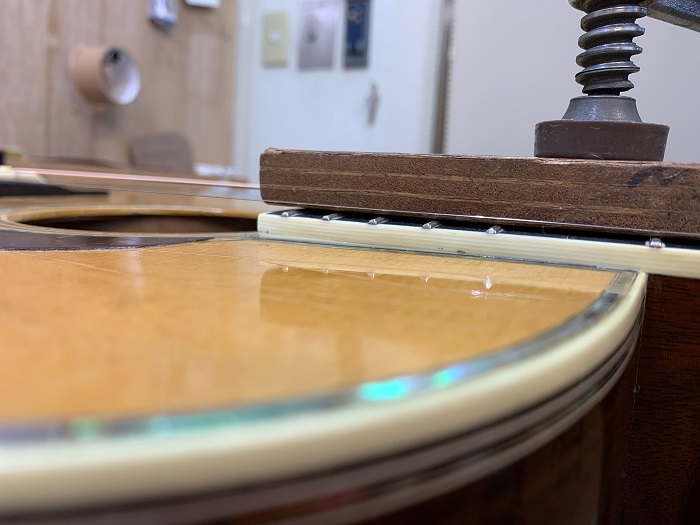

、、、と言う事でテキストをつけて行きたいと思います。スタッフの山口です。写真はすでにネックを外し角度を決めた後。0.5mm厚のエボニー(黒檀)を階段状に3枚重ねて接着しサンドペーパーで均してから写真のように指板に貼ってあげます。角度をつけるとハイフレットが下がってしまいますので、厚みを足してあげる必要があるのです。ギターによってはこちらの工程が必要ない場合もあります。

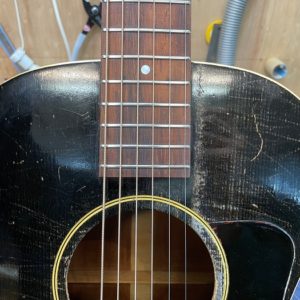

指板との境目がなるべく目立たないようにゴシゴシ擦っています。手が写っていますね。冒頭で師匠が書いていますが、元々ブログで使うための写真ではなく、この時はこうした、あの時はこれを使ったなどの修理の記録として写真を撮っていましたので敢えて自分でちょくちょく手も写しているのです。自分の手が好きなわけではないです笑

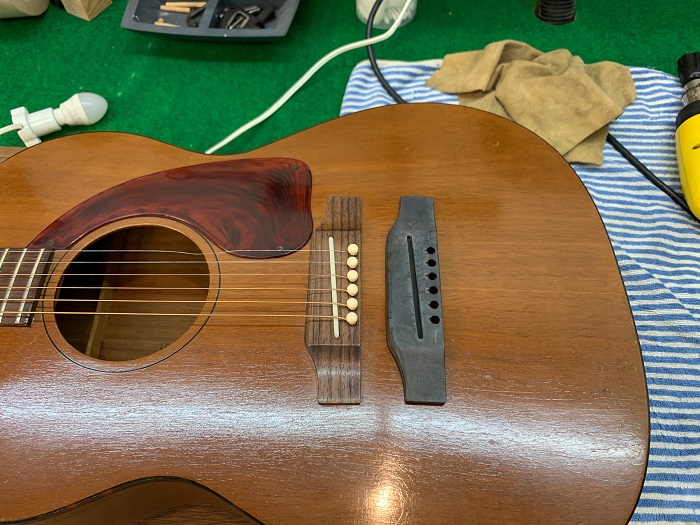

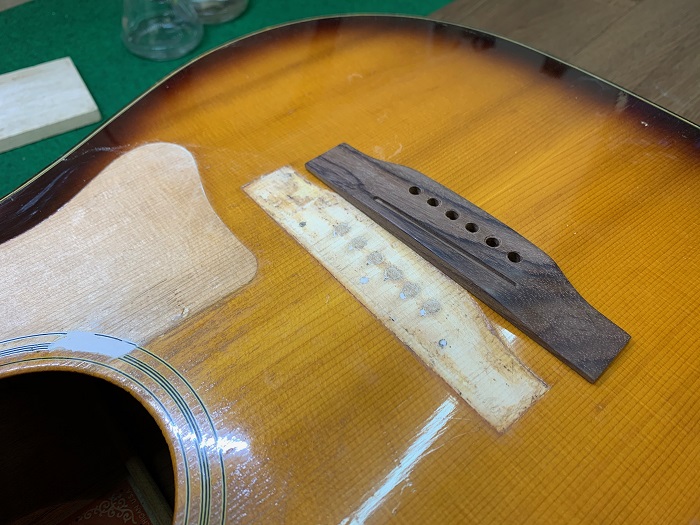

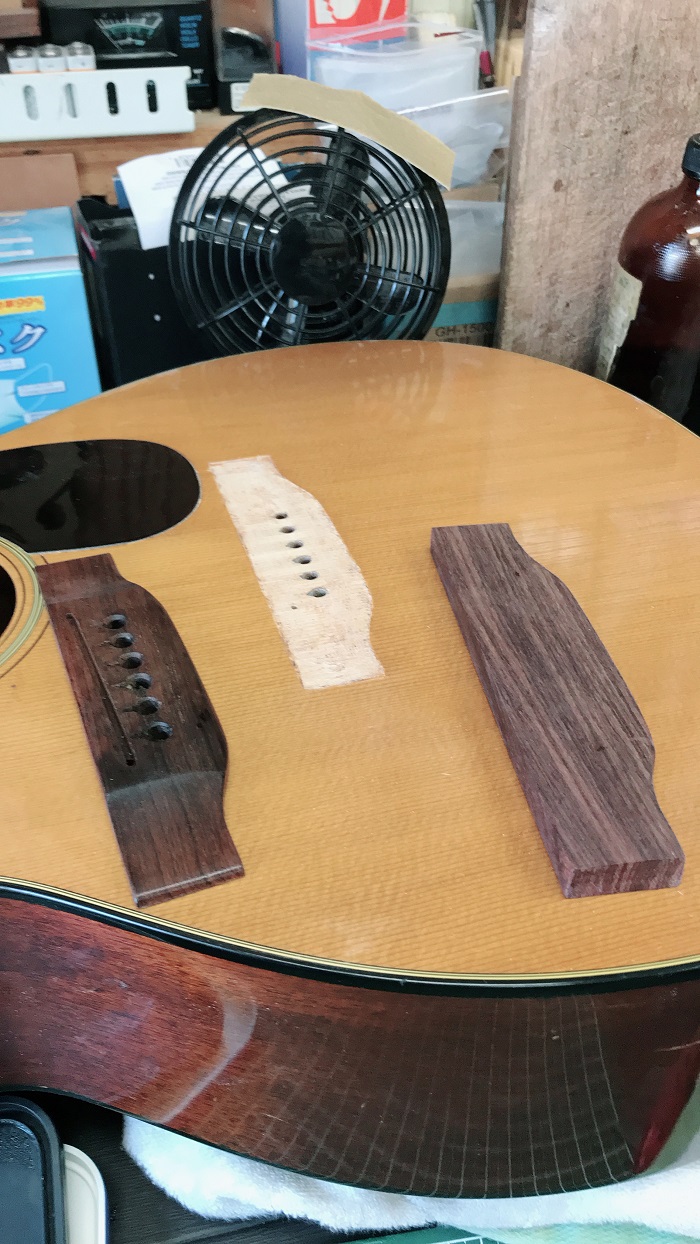

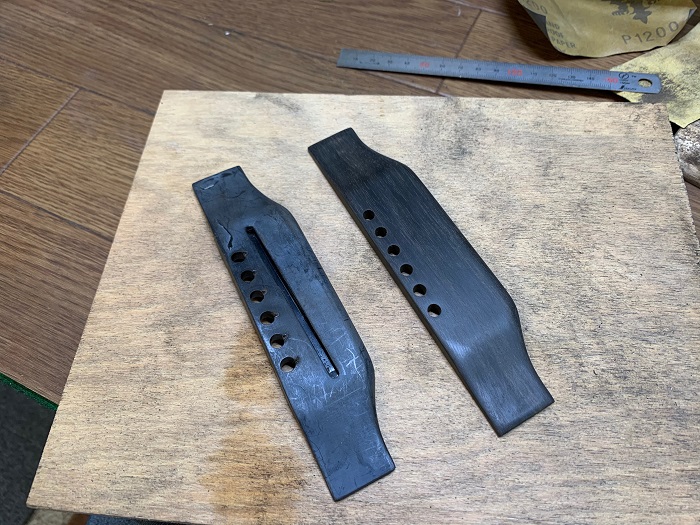

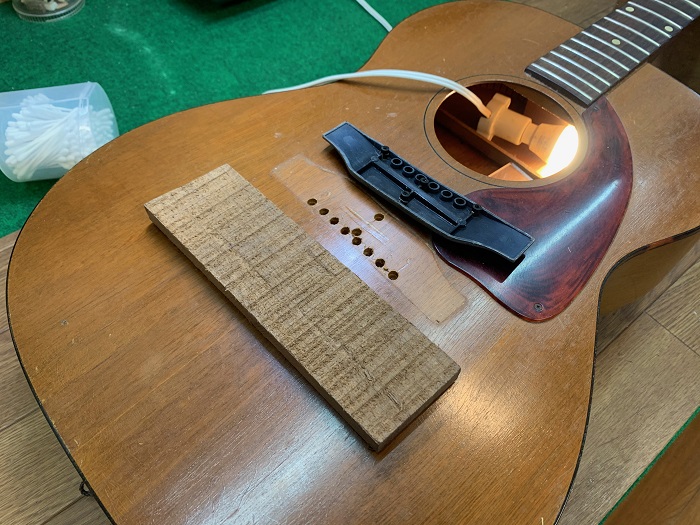

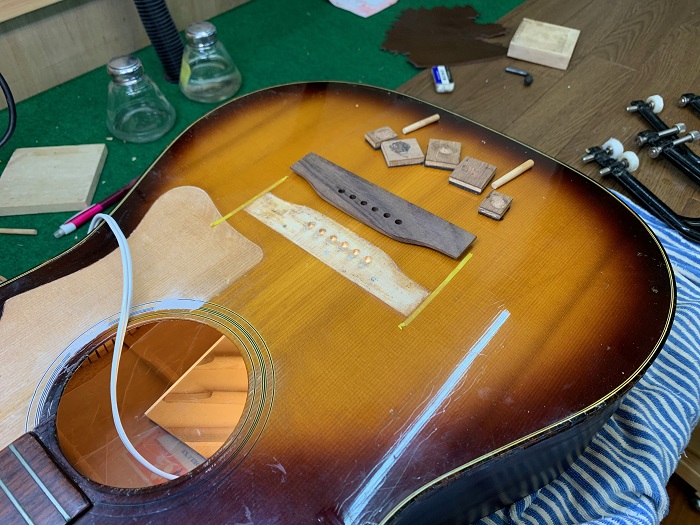

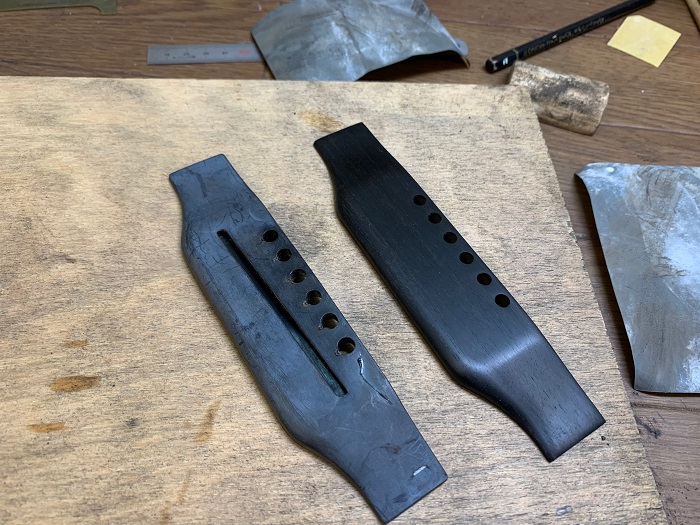

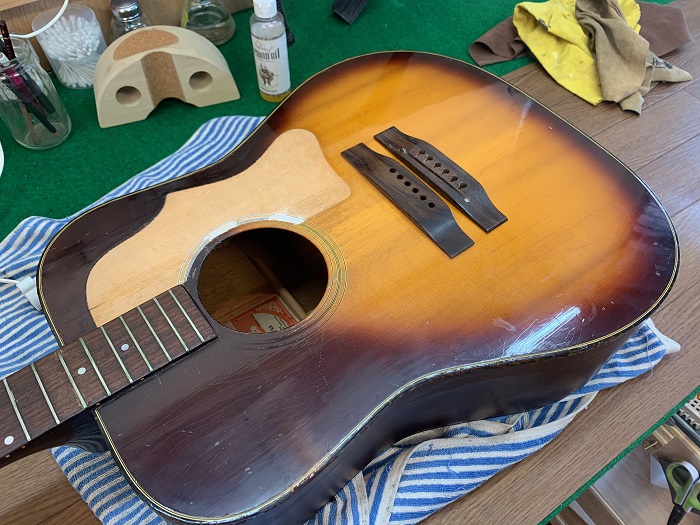

スタッフの山口です。今回のギターはGibson CF-100のブリッジ交換とネックリセットの修理です。まずはネックリセットの前にブリッジ交換。初めからブリッジが無い状態でこの工房に入院しましたので交換と言うか作成です。写真に写っている角材をちゃんと50年代のGibsonらしいブリッジに成型して行きます。

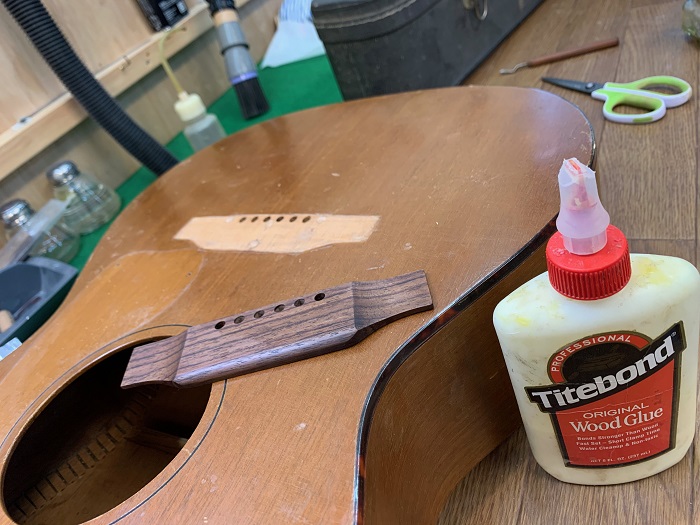

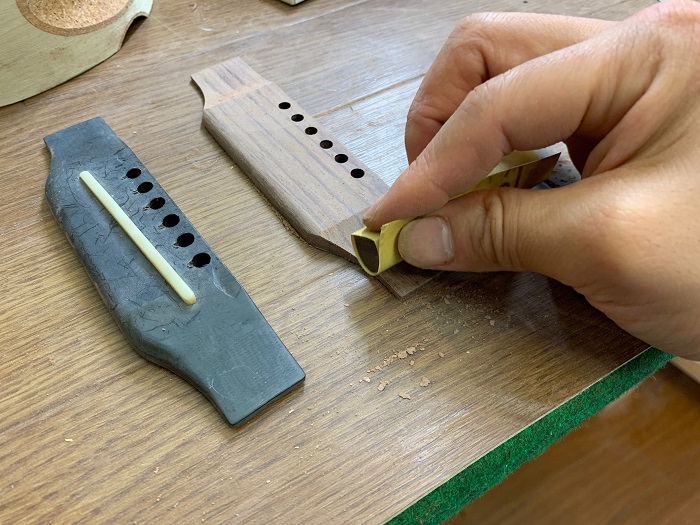

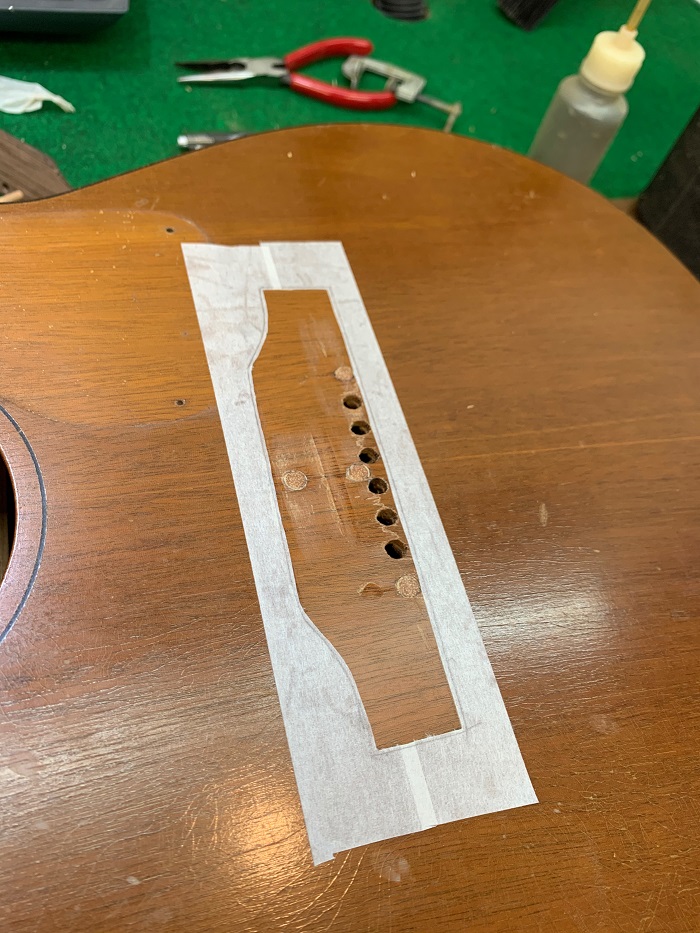

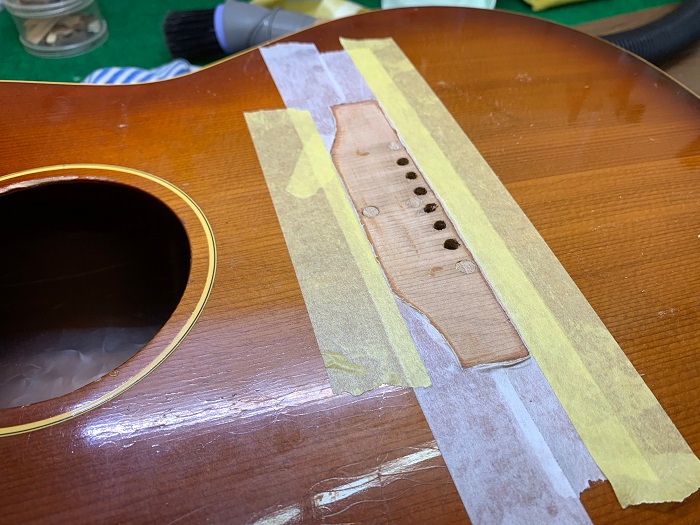

ぴったり元のブリッジ跡に合わせて切ったり削ったり。オーバーサイズはカッコよくないのでNGです。

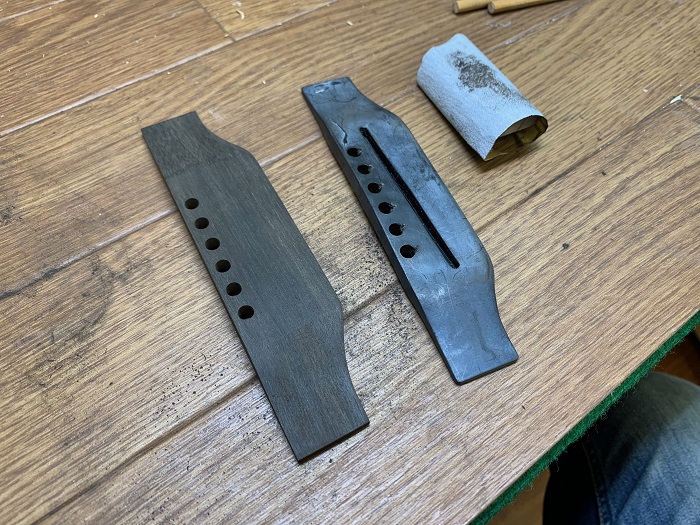

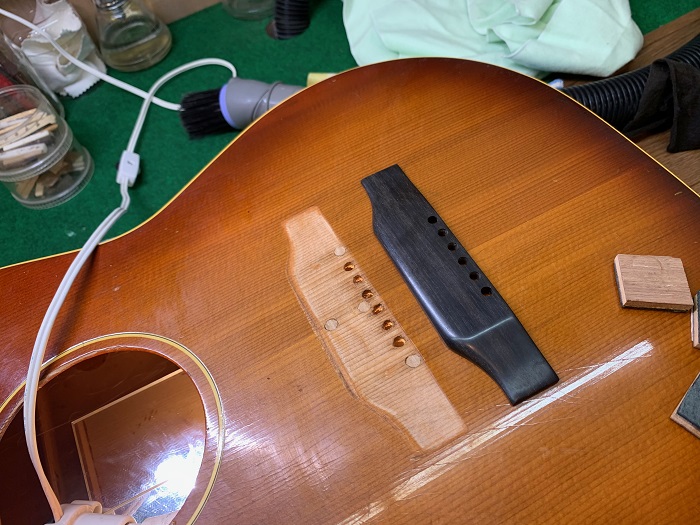

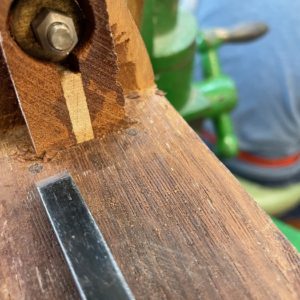

ブリッジ材がまだ平たいうちにボール盤でピンホールの穴あけをする必要があります。手前に見えるのは他のギターのブリッジプレート修理の際に余ったメイプルの切れ端。こちらを経由してトップに空いたピンホールにぴったり同じ場所に穴を空けます。

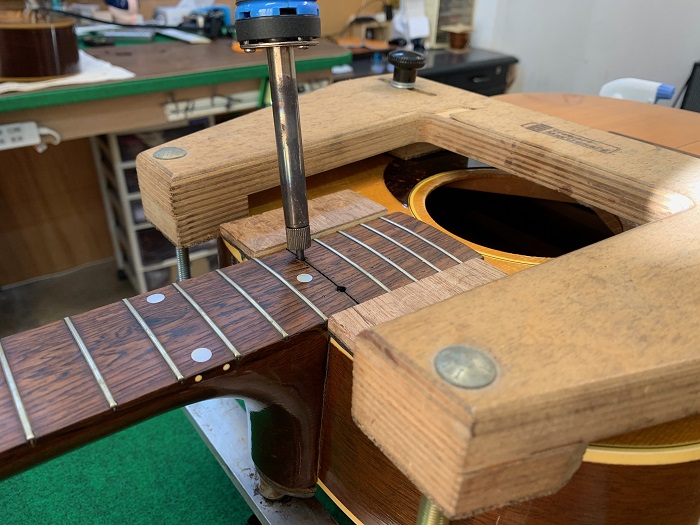

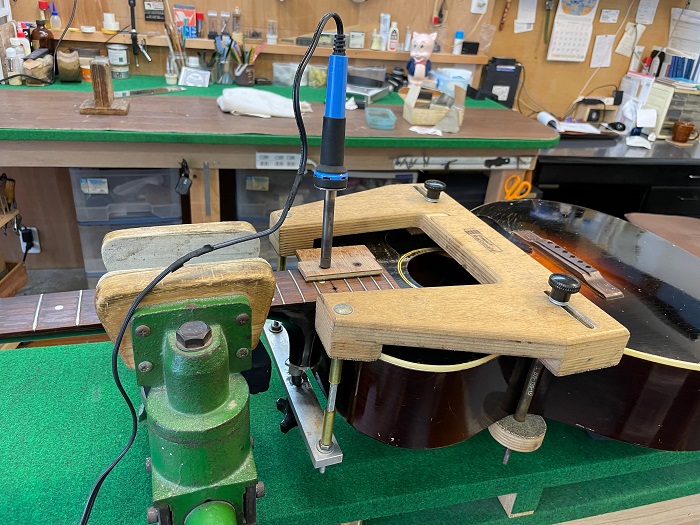

ちょっと飛んで、、、ブリッジの成型が終わり接着できたらネックリセットに移ります。いつも通り15フレットにヒートスティックを挿してダブテールジョイントを温めます。アコースティックギターのネックがこうしてちゃんと外して修理できるように設計されているってすごいなって思います。それを言ったらボルトオンジョイントは接着剤を使わない分もっと効率的と言うことになりますが、、、。

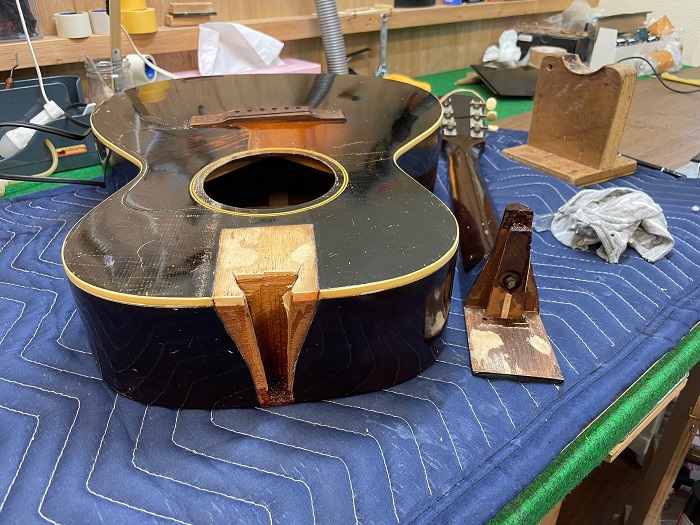

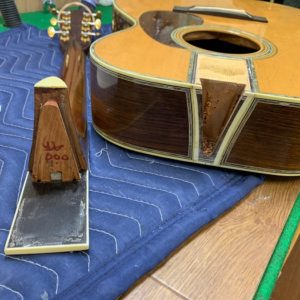

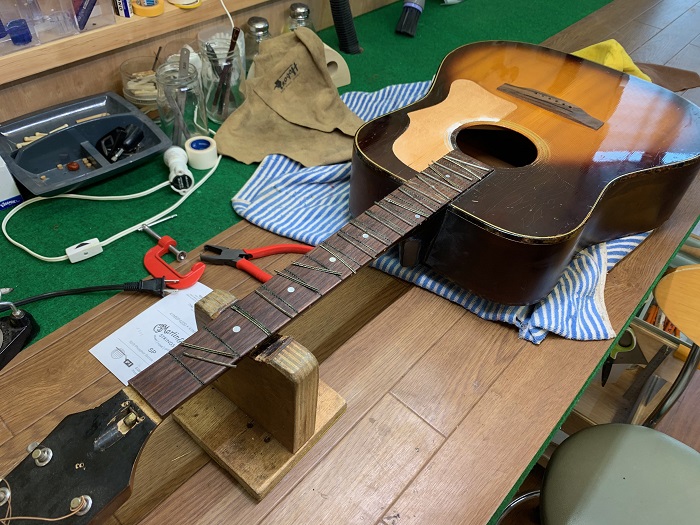

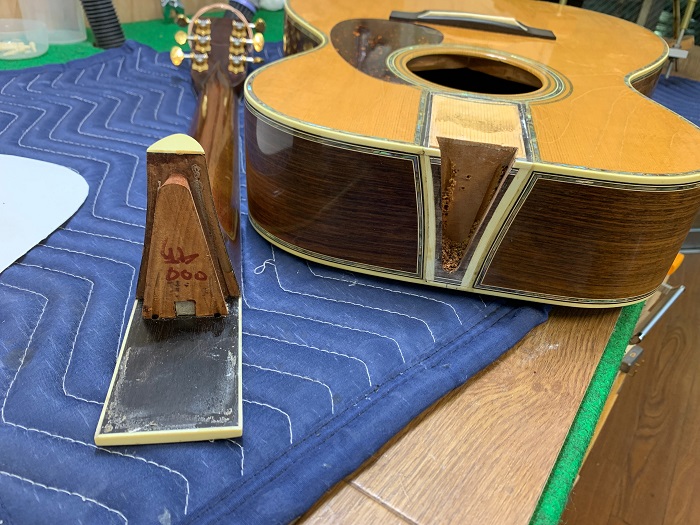

無事にネックが抜けました。弟子入りして初めてこの光景を見た時はとても不安な気持ちになりました。今はすっかりシャッターチャンスに。インスタ映えってやつですね。

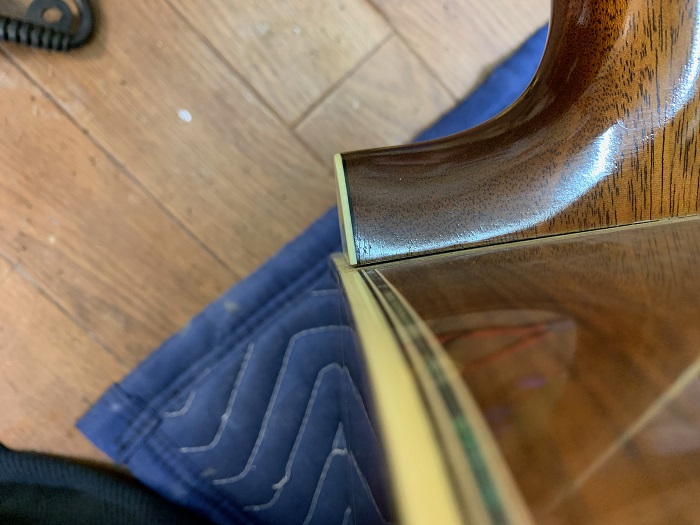

前回リセット時のシムが張り付いています。近年のマーチンはこのシムに厚紙を使っている時があります。紙も同じ木が原料だからと考えての事だと思うのですが、当然接着剤で一度ふやけた紙は弱く、ネックが緩んでヒールに隙間が出来てしまう事が多いです。

温められてスライム状になった接着剤を取り除いたらとりあえず一晩乾かします。画像はありませんが、その後綺麗にしてから角度を決めたり指板を足したりして再接着です。

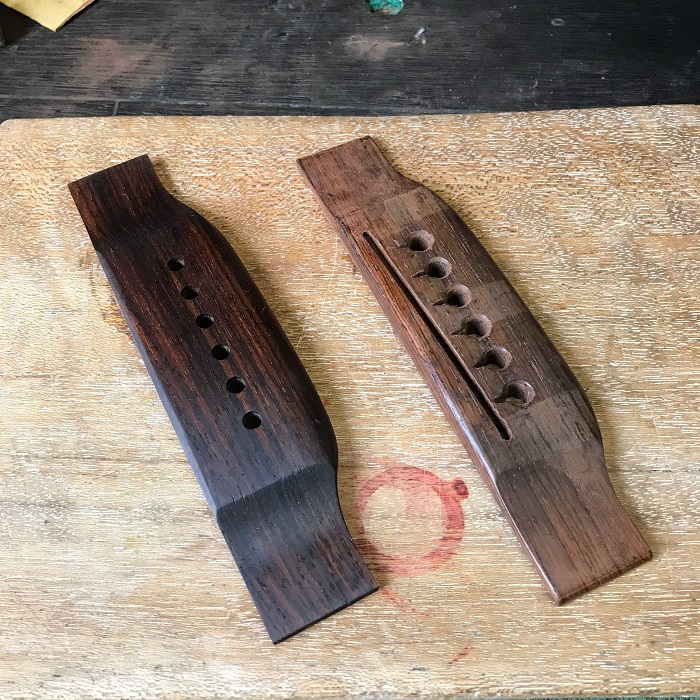

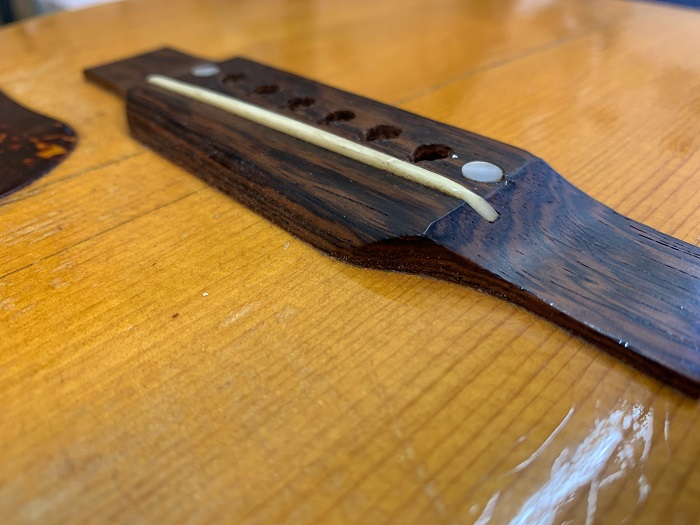

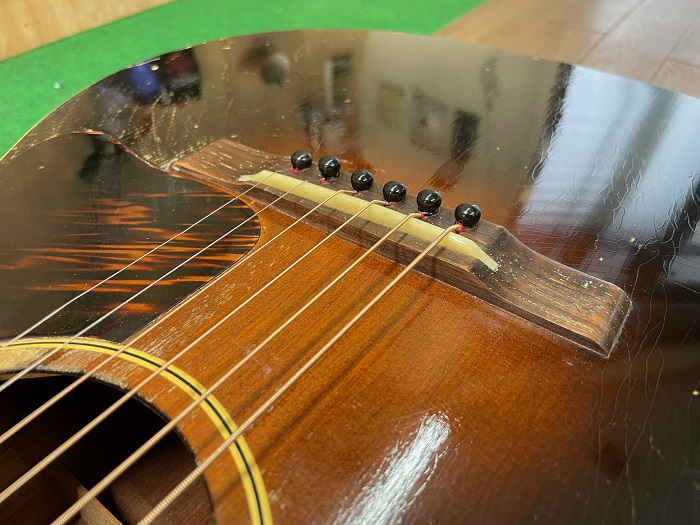

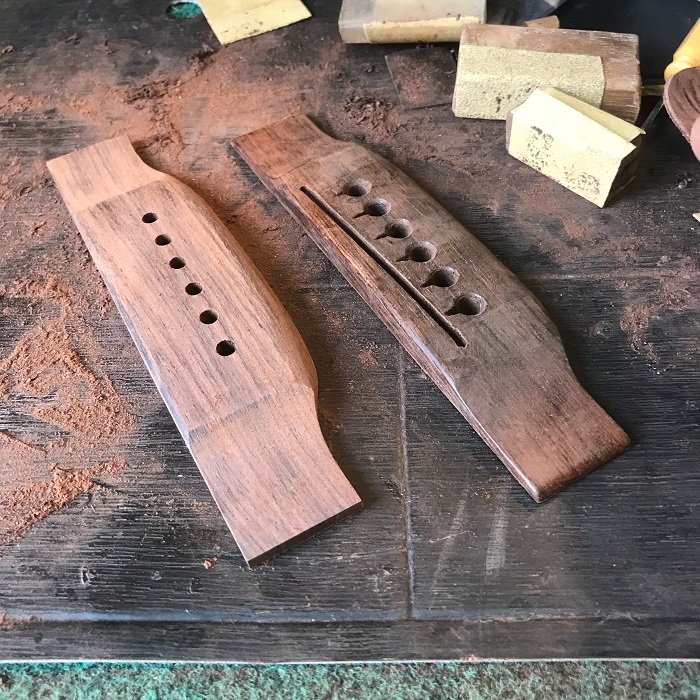

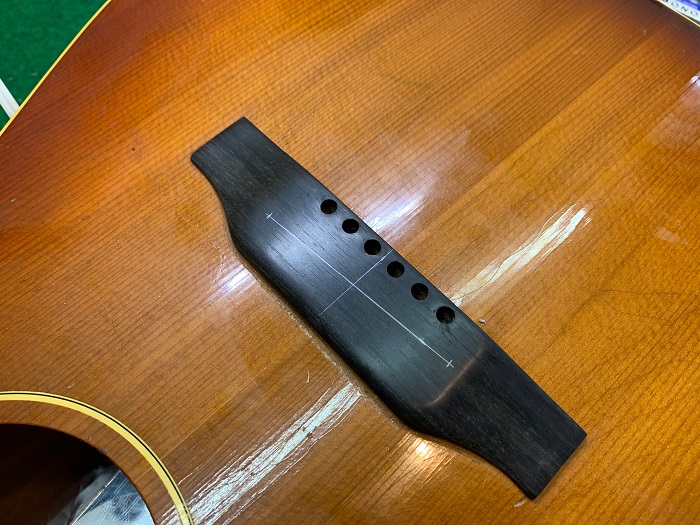

オリジナルに忠実ないい感じのディテールで仕上げる事ができました。本来はブラジリアンローズウッド所謂ハカランダのブリッジですが、今回は先鋒と相談の上、インディアンローズウッドでの作成となりました。当工房にもブラジリアンローズウッドのブリッジ材は辛うじてまだ在庫があります。当然またいつ仕入れられるか分からない状況ですのでブラジリアンローズウッドのブリッジ作成交換を予定している方は是非お早めにご検討下さいませ(^-^)/

この後は弦長を測ってオリジナル通りロングサドルの溝をルーターを使って掘ります。

できるだけ細かいディテールにもこだわり、長い時間と労力をかけ、さらに師匠の指南も加わり無事復活です。ルックスもいいですが音も良し。非常に軽くて乾き切った音。人それぞれ好みもあるとは思いますが、きっとこれは「良いギター」です。所有はできなくてもこんな良いギターを弾く事ができる、この仕事のいいところだな〜といつも思います。

スタッフの山口です。今回もいつの間にか師匠が写真だけアップしておりました(笑)ので修理当時を思い出しながら文章を付けて行こうと思います♪( ´θ｀)ノ

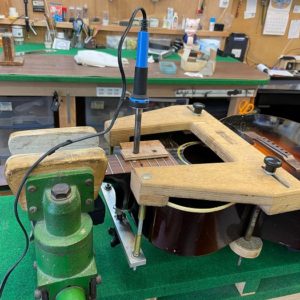

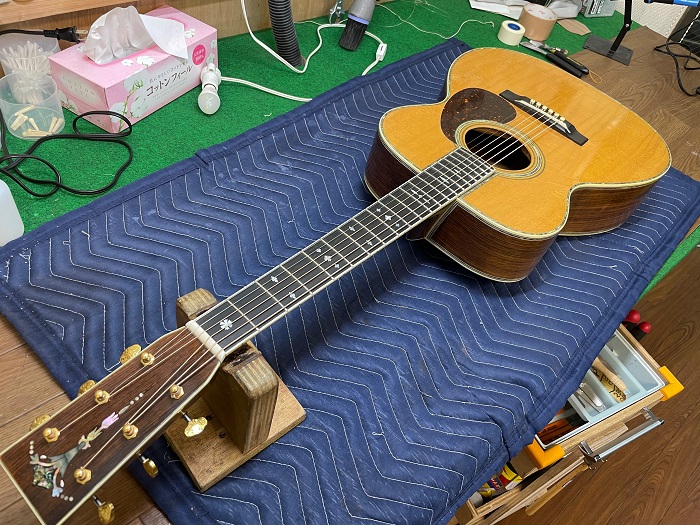

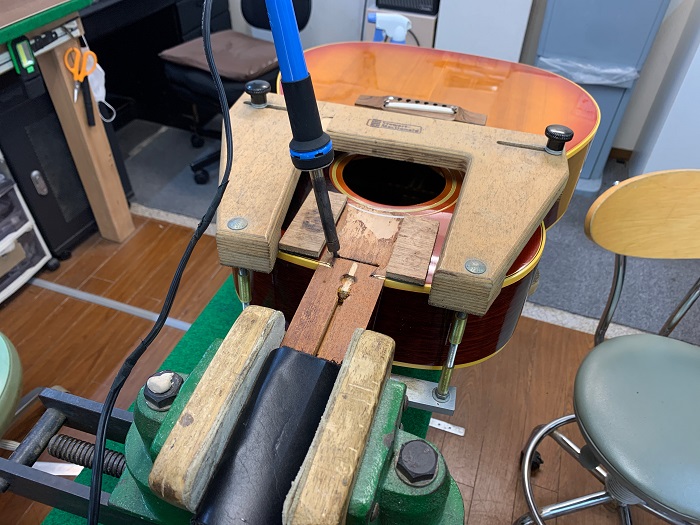

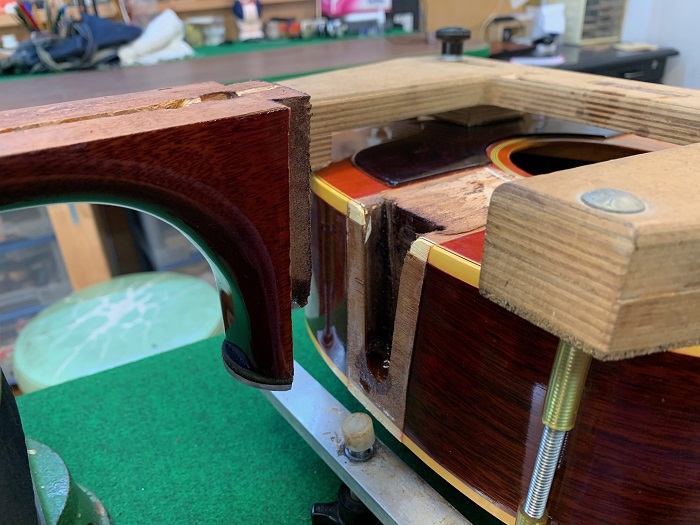

今回はネックリセットとトップのクラック直し。ギターは所謂「アコースティックギターの教科書」的な存在、MartinのD-28です。写真はおおよそ15フレットの下にあるダブテイルジョイントのスポット(隙間)にヒートスティックを挿入し温めているところです。接着剤(にかわ)を温めて徐々に力を加えることでボディーから外れます。

木工の精度や使われている接着剤、経過年数によって「パコッ」と外れたり「ウニョッ」と外れたり。今回は「ウニョッ」と滑るように外れたパターンです。この後は温められてゲル状になった古い接着剤を綺麗にします。余計に剥がれてしまった木部などの修正は一日以上乾かしてから行います。

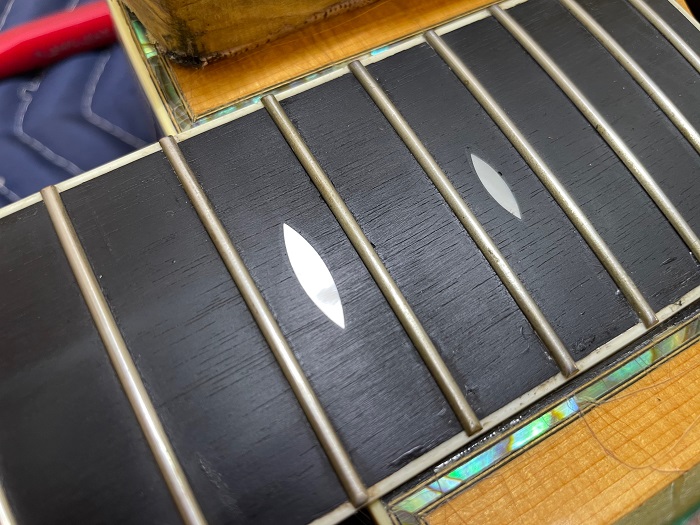

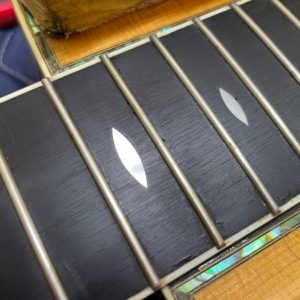

少し飛んで、、角度も決まり、指板のハイフレット側が下がらないように指板の厚みを足した所です。写真をよく見ると足した部分が分かりますね。茶色いですが指板と同じエボニー(黒檀)です。真っ黒のエボニーも貴重になってきているそうで、最近はGibsonやMartinでもリッチライトという人工素材が使われ始めています。近い将来、指板がリッチライトの場合は同じリッチライトで修理するようになるのでしょうか。

この後は足した部分に違和感がないように筆で黒くタッチアップしてから接着します。

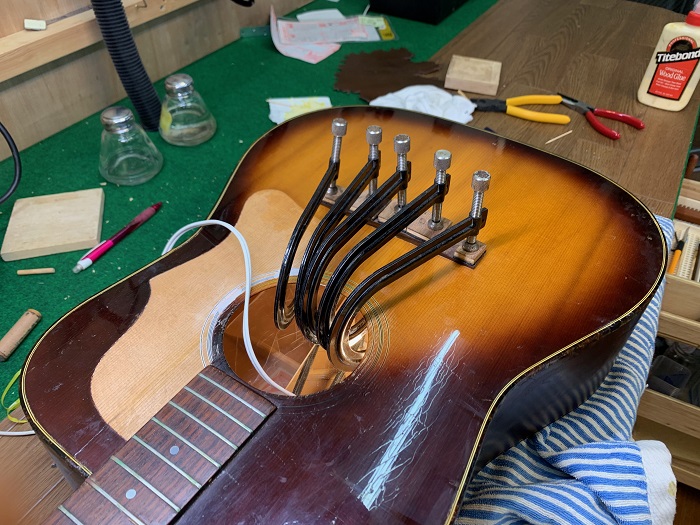

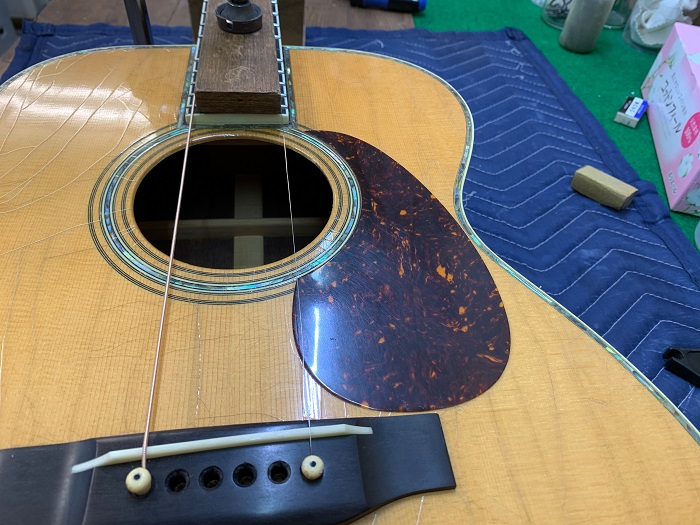

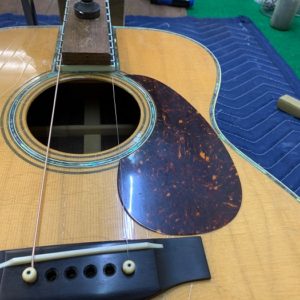

ネックが着いたらクラック修理です。ピックガードが反り上がる力にトップ板が負けて起こる「マーチンクラック」と言われている割れ方ですね。

Martin以外の古いギターでも同じ割れ方をよく見ますが。。

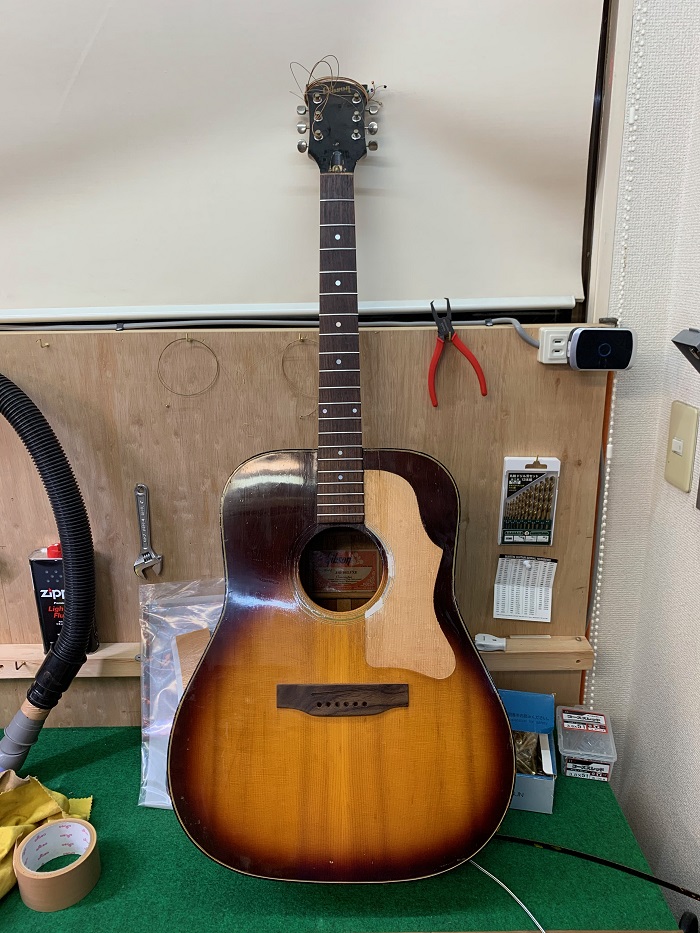

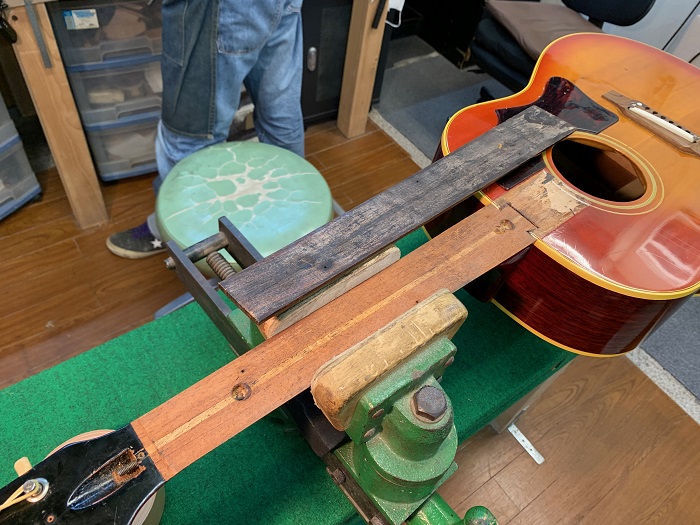

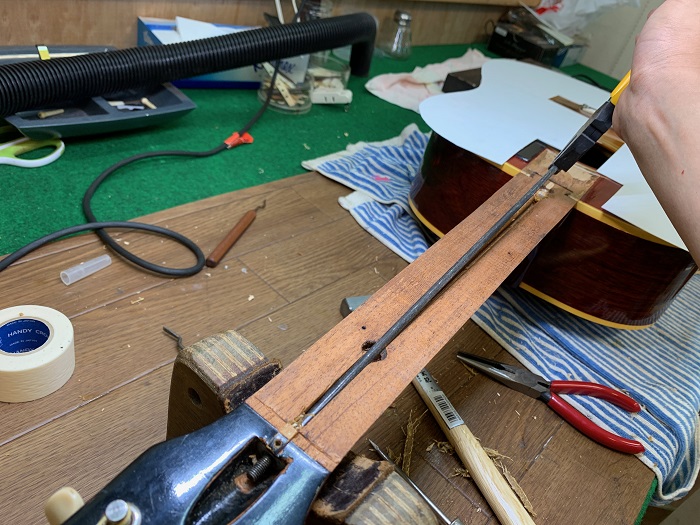

スタッフの山口です。今回はコチラ！GibsonJ-45(1967年製)のロッド交換です。写真はすでに指板を剥がしたところです。マホガニーネックの真ん中にメイプルの埋木、そのメイプルの下にお目当てのロッドが埋まっています。

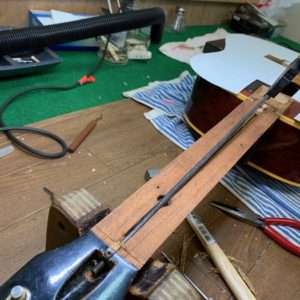

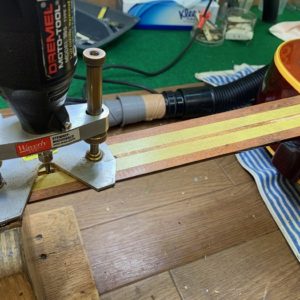

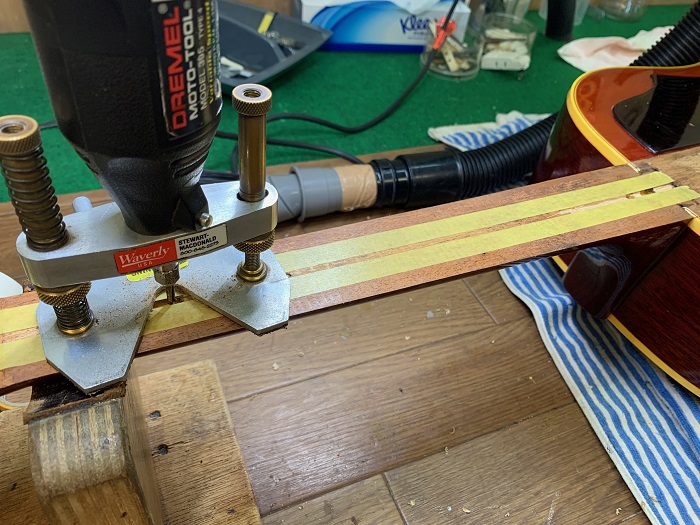

ドレメルルーターを使って埋木のメイプルをある程度削って行きます。ちなみに自分が所有していた国産オールドギターでロッド交換は経験していましたが、その時は埋木のないMartin式ロッドでしたので、埋木のあるGibson式の所謂トラディショナルロッド交換はこれが初めてです。

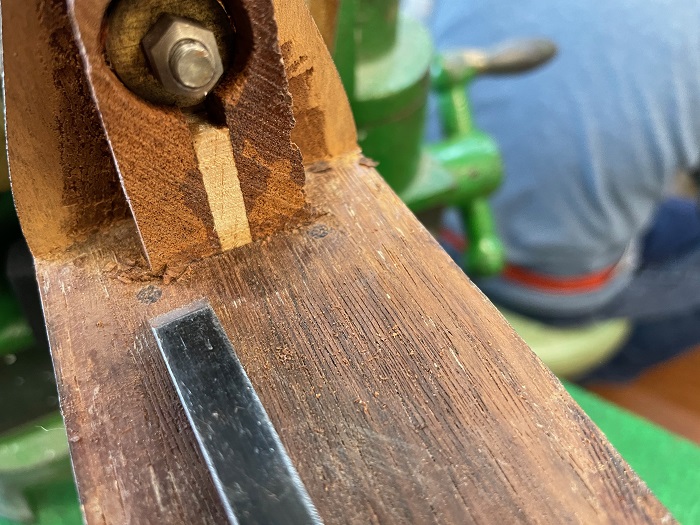

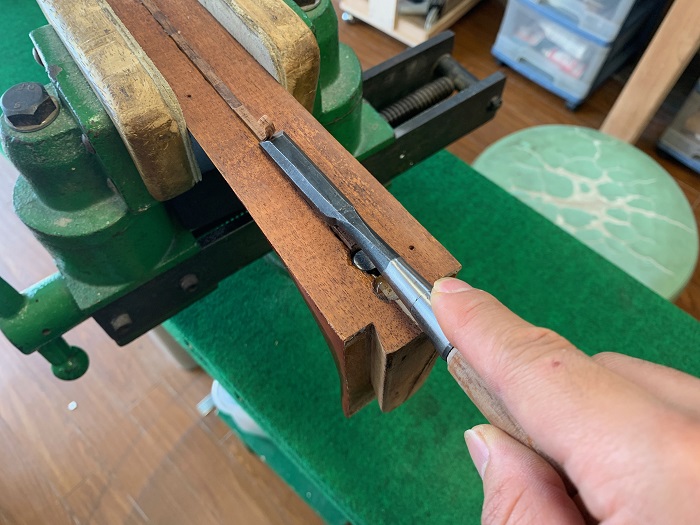

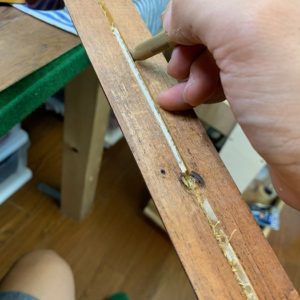

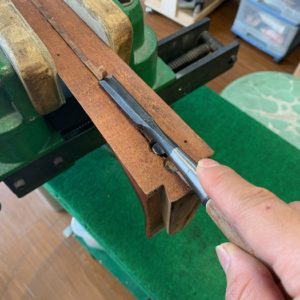

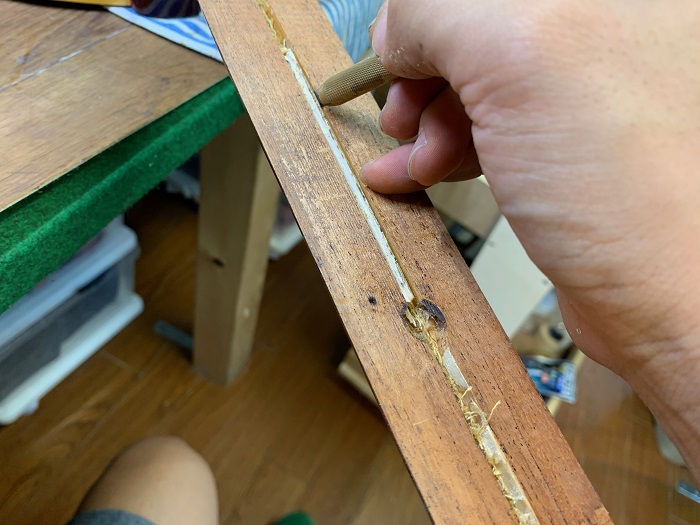

ドレメルルーターで取り除ききれなかった埋木を手作業で慎重に削って行きます。

約50年ぶりにロッドさんが外界にお出ましです。ガッツリ錆びています。まだ僕が生まれるずっと前にアメリカでこのギターのネックに埋められ、それから50年余り。複数のオーナーの手に渡り、その間に海を越えて、こうしてこの日本で最期の時を迎えることとなりました。きっとこのギターで奏でられたたくさんの音楽をずっとこのネックの中で聴いてきたのだと思うと、そのロマンを感じると共に「お疲れ様でした」と言いたくなります。

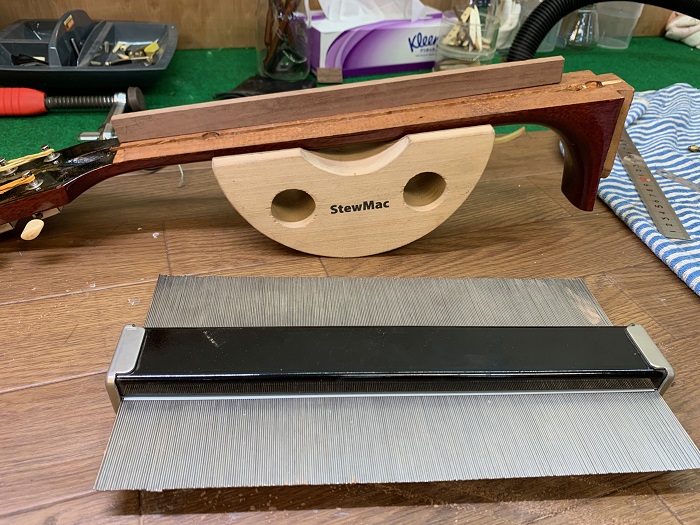

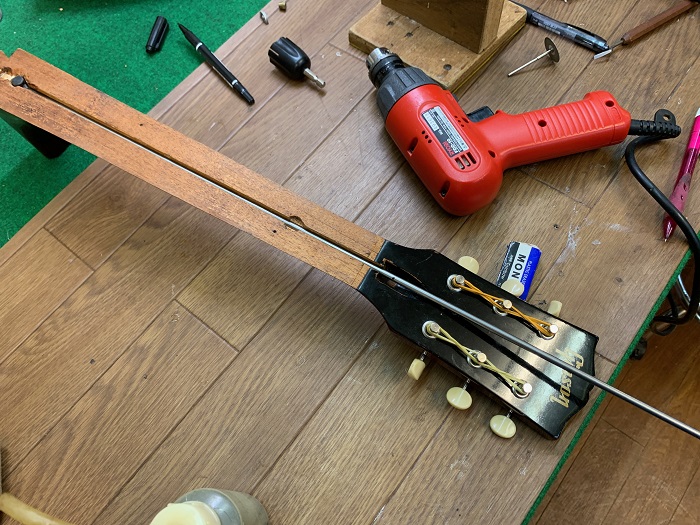

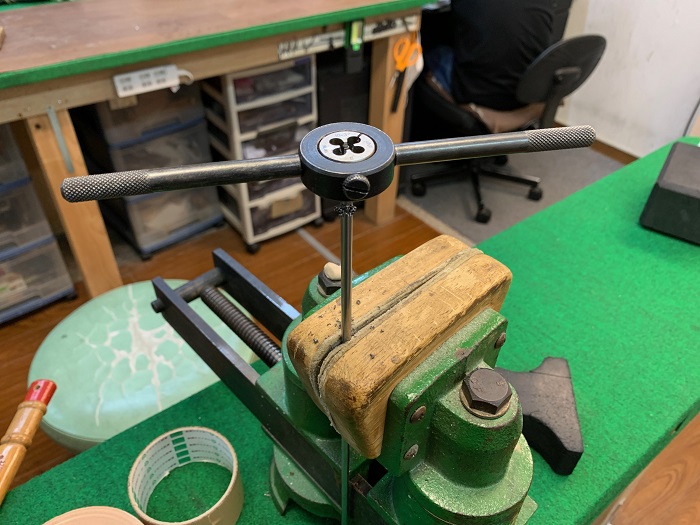

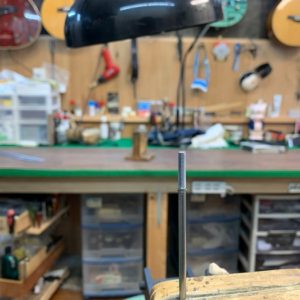

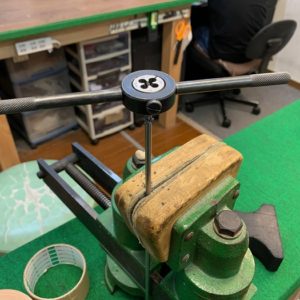

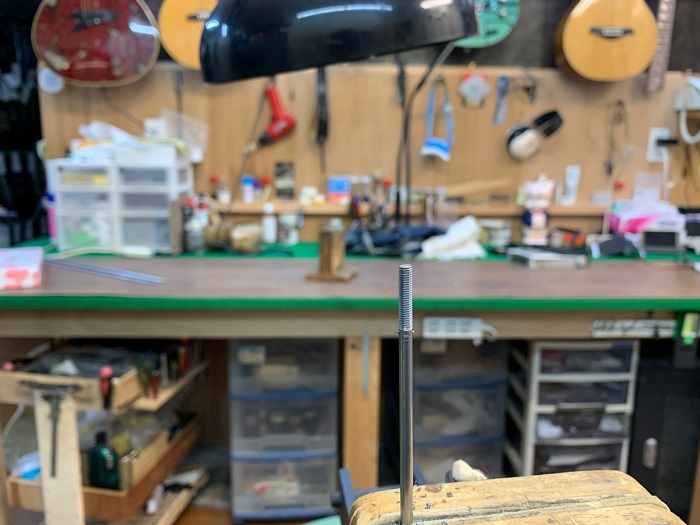

これからはこちらのロッドくんにこのギターのネック調整を担ってもらいます。このロッドは師匠が知り合いのバイク屋さんに掛け合って作成(溶接)してもらった特注品。長さを合わせてカットし、ロッド頭はねじ切りダイスで加工します。ロッドエンドは少しだけ大きくなるため、それに合わせて溝も調整します。

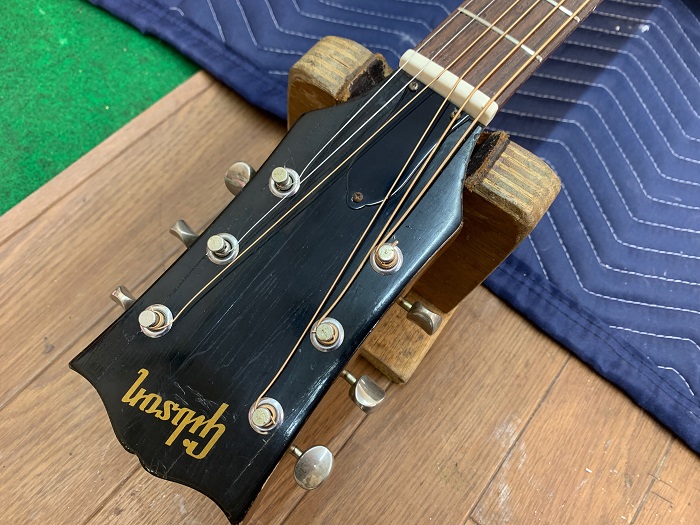

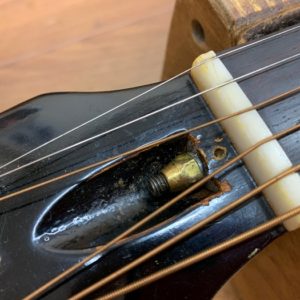

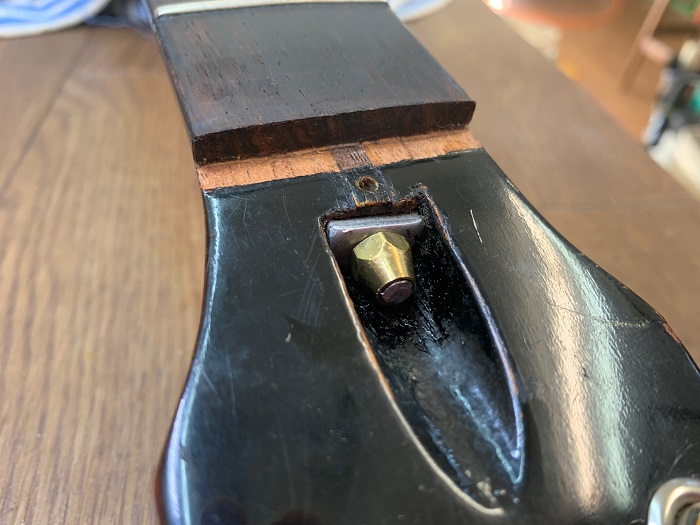

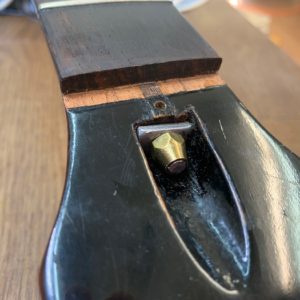

無事にロッドのアジャストが可能になり修理完了です。ネック角度が狂っている場合は一緒にネックリセットを行いますが幸いこのギターは元起きもなく、ロッド交換だけで良い状態になりました。

実はこちらの修理は2年前のもので、まだ弟子入り2年目。横で指南しながら見守ってくれているとはいえ、本物のヴィンテージギターで大掛かりな修理経験を積ませてくれる師匠、そして修理依頼元である某ショップに感謝です。

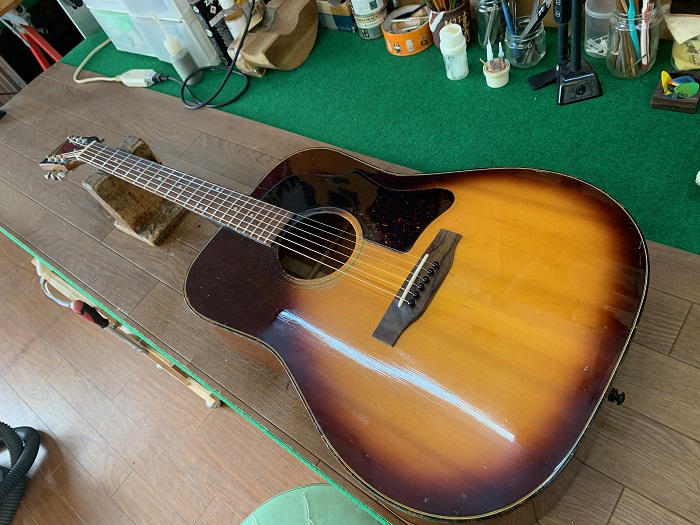

アジャスタブルサドル特有のパーカッシブルな音、60年代後半の赤みのあるタバコサンバースト。まさに僕が欲しいGibsonのアコギ。修理前から密かに目を付けていましたが、当時は「これから先さらに良いギターに出会えるかもしれない」と思い購入はせず。。。案の定、ショップ納品後2〜３日後には売れてしまいました。人も楽器も一期一会、「これは！」と思ったら迷わず買っておくべきだと痛感させられた思い出深いギターです。今頃どんな人が弾いているんだろう。

「ヴィンテージギターなら価値が下がる事も少なくむしろ上がっているので、貯金や投資のつもりでとりあえず買っちゃって手元に置いておくのも全然有りですよね」と師匠と度々話します。同時に「宝くじでも当たらないかなー」とも話します。笑

逆に気入っていたギターをちょっとした状況や気分でポンと売ってしまい、すごく後悔しているなんて話もよく聞きます。ギターフリークあるあるですね♪(￣▽￣)

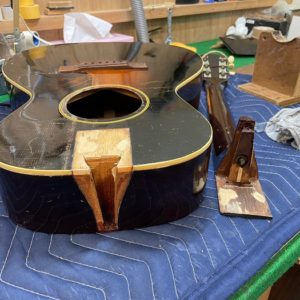

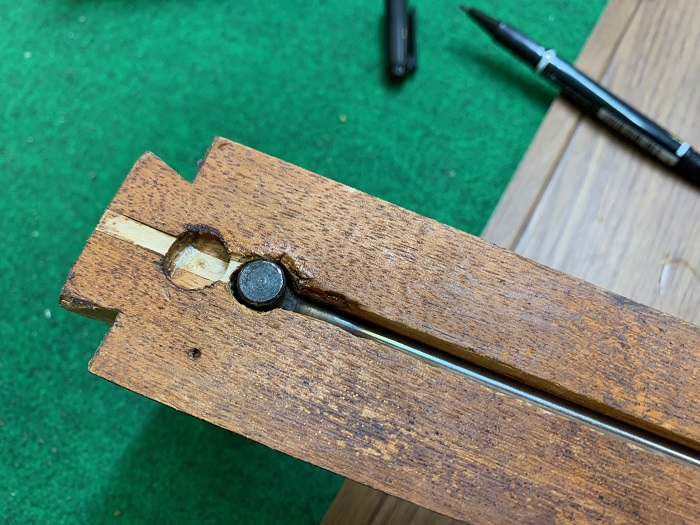

スタッフの山口です。50年代のGibsonJ-45、写真はすでにネックを抜いたところ。ダブテイル部に見えている丸いのはアジャストロッドの終端部です。60年代以降はこのようにダブテイル部分まで終端部が貫通していません。写真のような貫通型の方が製作工程で手間がかかると思われますので、効率化の為に設計を変えたのだろうと勝手に思っています。このロッドの仕様変更は正確にはいつなのでしょうか。もしかしたら師匠なら分かるかもしれません。

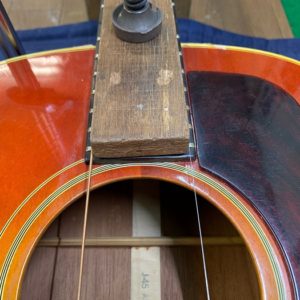

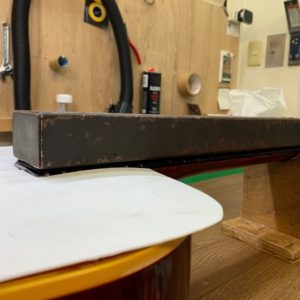

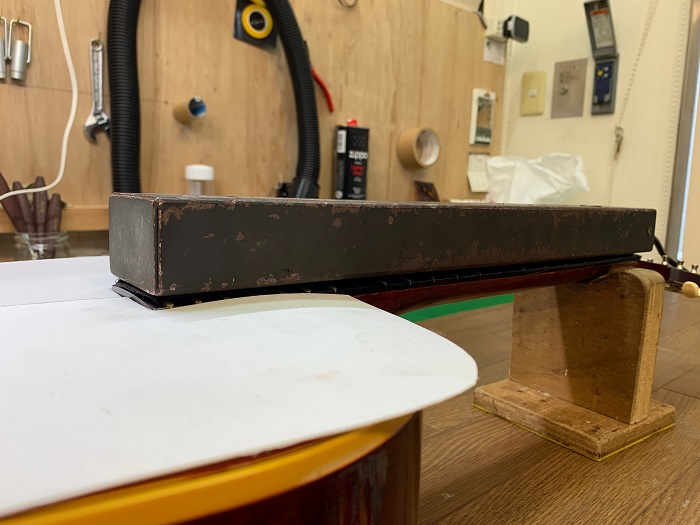

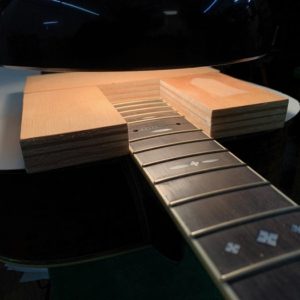

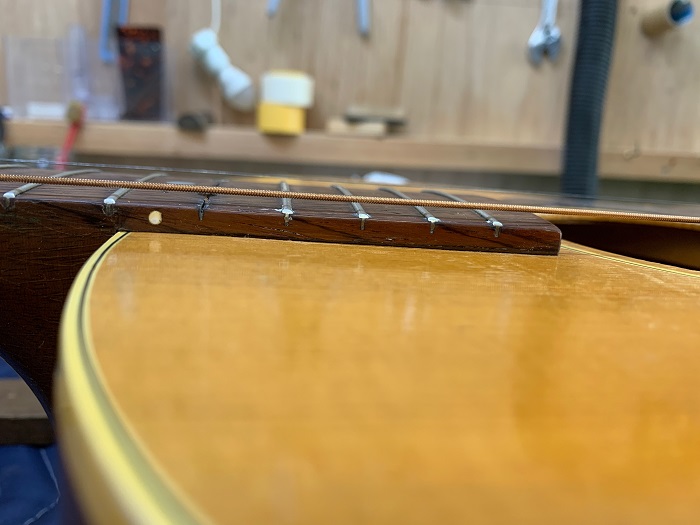

ネック角度が大きく狂っている個体は適正な角度に直すと指板のハイフレット側がお辞儀をしてしまいますので下駄を履かせてあげます。見た目ももちろんですが、ハイフレットがお辞儀をせずに弦と指板が最後まで平行に沿う事で、音もより共鳴するようになるのではないかと思います。ただそれを聞き分ける程の耳はあいにく持っていませんので飽くまで理論上のお話です。

センターもズレる事なくできました♪初めからズレているオールドギターもたまにありますのでその時は出来る限り修正してあげます。

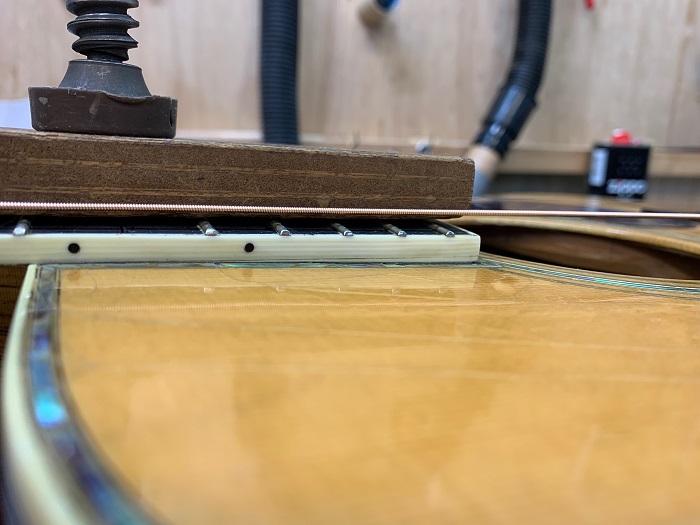

少しずつですがネック接着前に接着後のサドルの高さをイメージできるようになってきました。これも良い感じ！

初めまして、山口と申します。僕はお得意先のギターショップの在庫の修理が主なのでほとんどが自分のお小遣いじゃ買えないような価格のギター修理です。

記念すべき初ブログは1970年代のMartinD-18。今回の修理内容はネックリセットとブリッジの作成交換です。

指板をトップから剥がしてからダブテイルジョイントを温めます。僕が弟子入りした当初は師匠もプシュープシューと蒸気で温めてネックを外すと言う方法でやっていまして、初めて見た時は熱い蒸気を絶えず拭きながらネックと格闘している感じがすごく職人ぽくてかっこよかったです。

しかし修理において修理風景のカッコ良さが優先される訳ではありませんので２年ほど前からより効率的なヒートスティックに転換されました。Martinは良くも悪くも素直にネックが外れてくれます♪

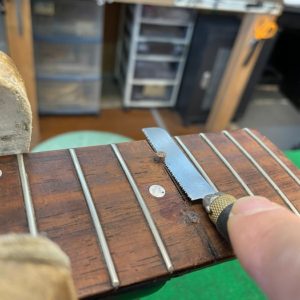

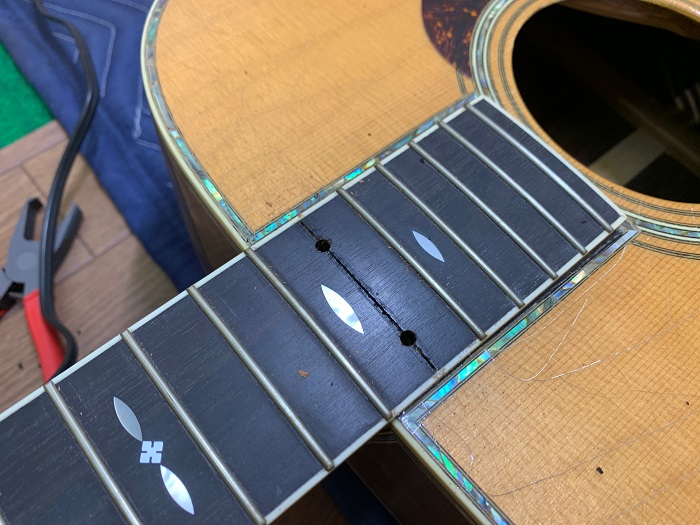

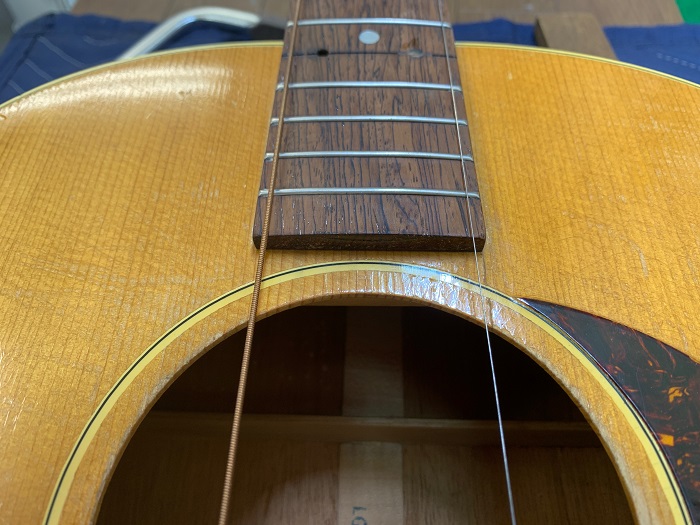

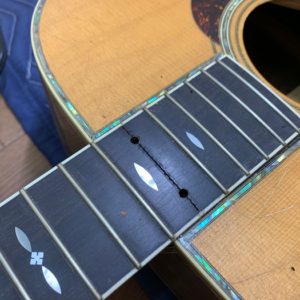

ちょっと飛んで、ネックが接着されました。外した時の温める用の穴の穴埋めです。木目をある程度合わせないと「リセットしました！」と言っているような15フレットになってしまいますので、やはりエボニーよりもD -18のようなローズ指板の方が難しいです。

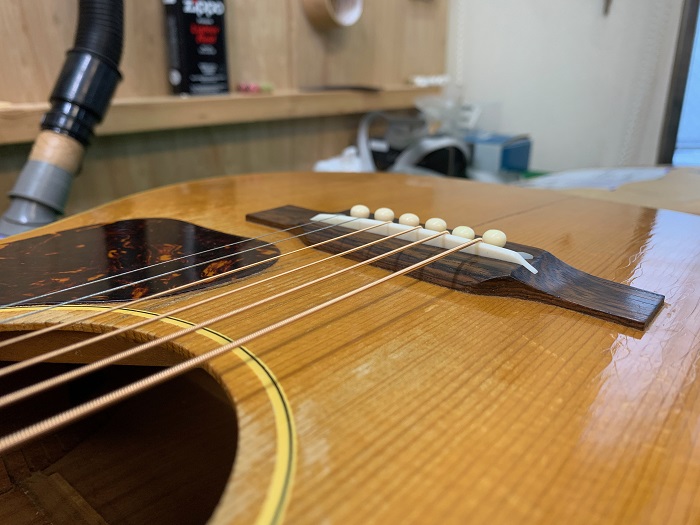

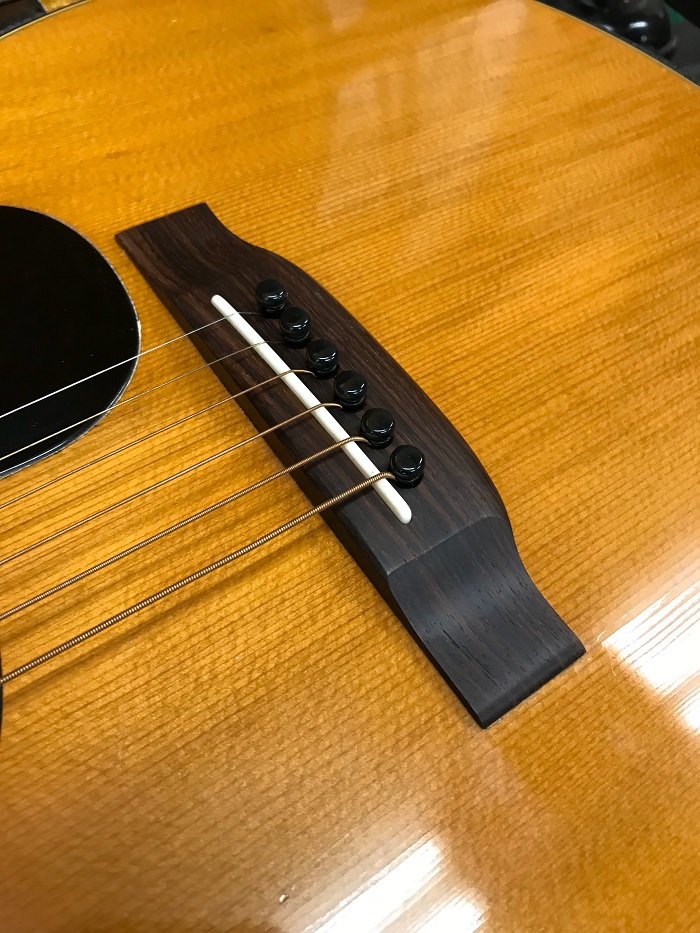

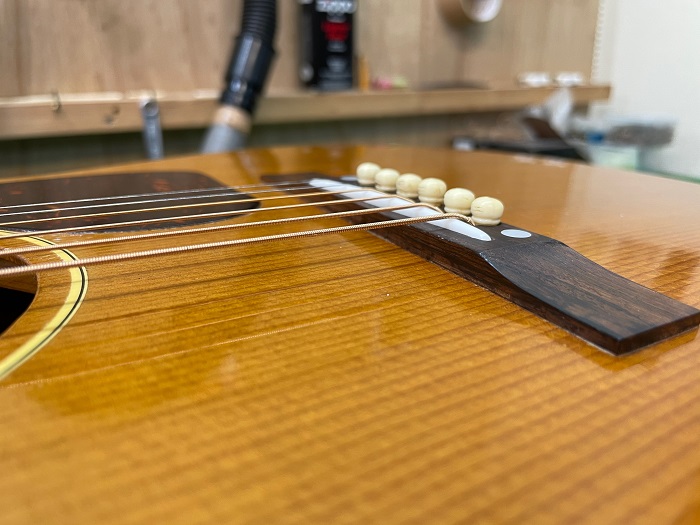

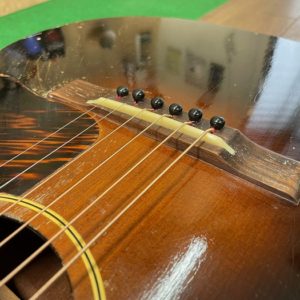

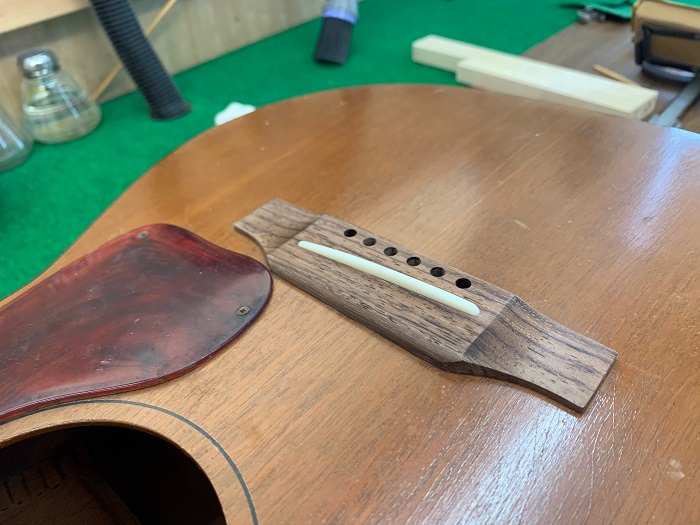

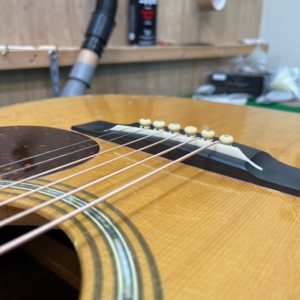

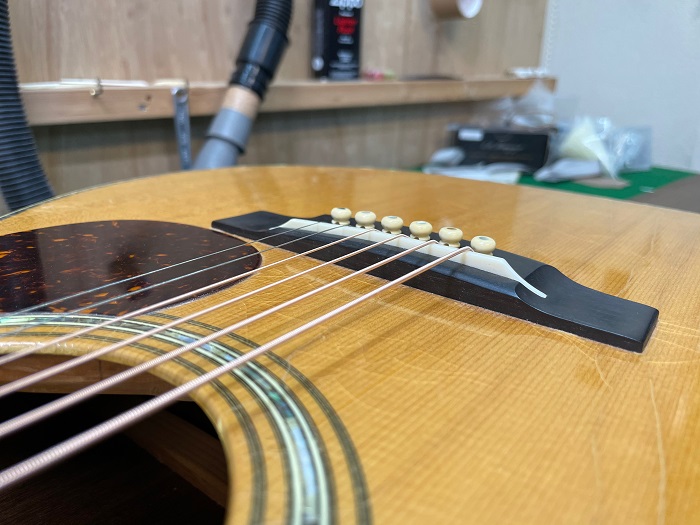

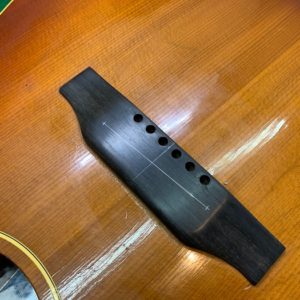

ブリッジのディティールもサドルの高さもいい感じに仕上がったのではないでしょうか。（師匠がOK出してるので多分そのはず。）
