スタッフの山口です。

今回は12弦ギターをがっつりと修理していきます。ネックリセットと薄くなったブリッジの修復、それとナット交換です。

ブリッジの高さに合わせてネック角度を決めるので必然的にブリッジ→ネックリセット→ナット交換の順番になります。

せっかくネックリセットをするのなら、とこの機会にブリッジを適正な厚みにしてあげるケースは多いです。

スロテッドヘッド、、。強敵です。

単純に弦数が2倍なのでどうしても6弦と比べて手間がかかりますが、修理料金は2倍にはなりませんのでご安心ください。

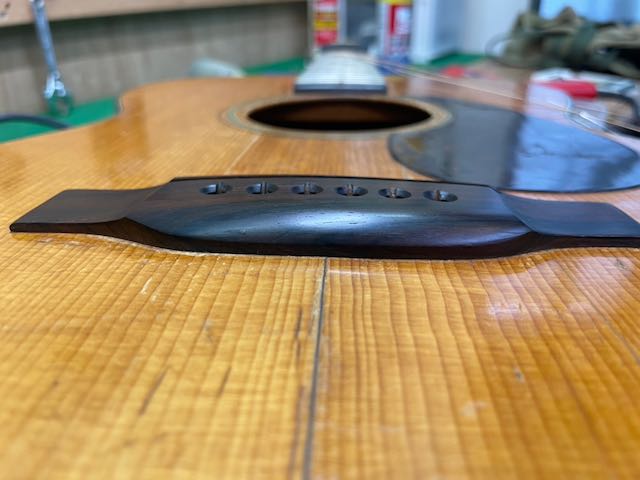

 んー、このブリッジ、いただけません。

限界を超えた薄さに見えます。サドルの高さももちろん低いですが、サドルの溝も深さ1mm程しかありません。

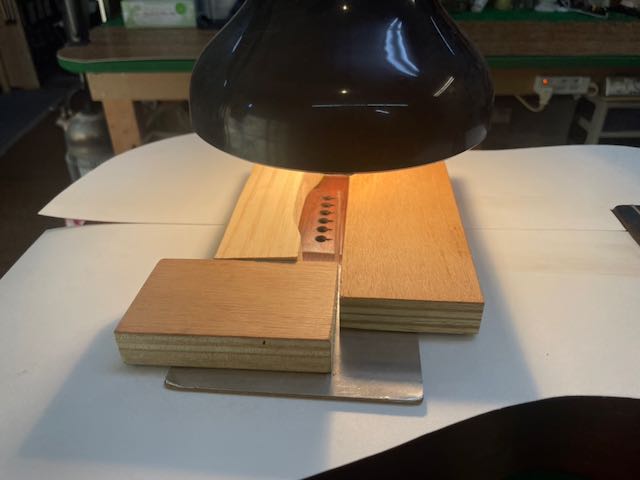

温めて接着剤を軟化させてから慎重にナイフを入れていきます。

ダメージを最小限に、いい感じに剥がせました。

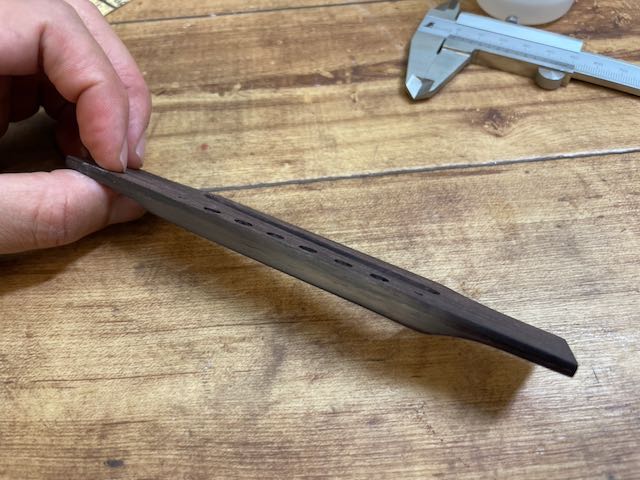

大抵のブリッジは弦の張力に起因してこのように反ることが多いです。

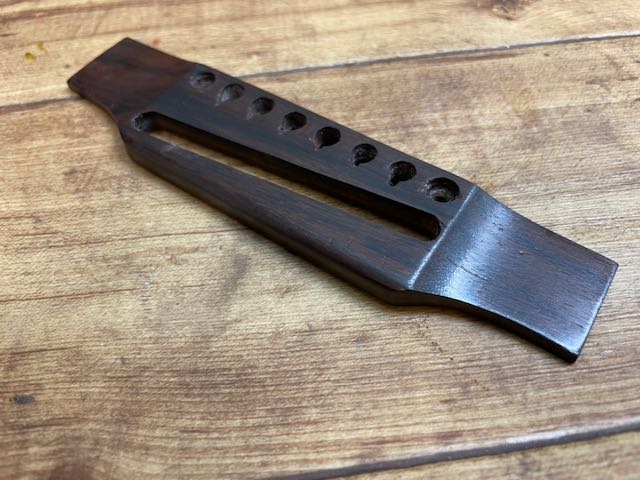

今回は予算の関係とブリッジのウィングの厚みが残っていたため底上げで修復。

クランプして一晩おいてこんな感じです。

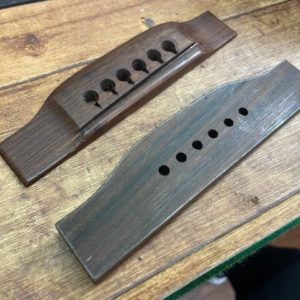

倍くらいの厚みにUP↑

元のブリッジのウィングの厚みが残っていればウィング上部を削れますので、形も本来の形に近づけることができます。厚みがないと整形しようとして削っていくうちに付け足した材がお目見えしてしまうためです。

反っていた底面を修正し、接着面を整えてからブリッジを接着します。

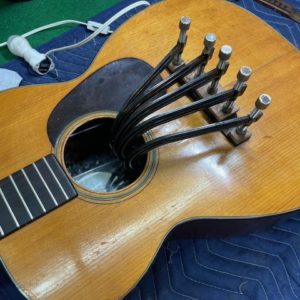

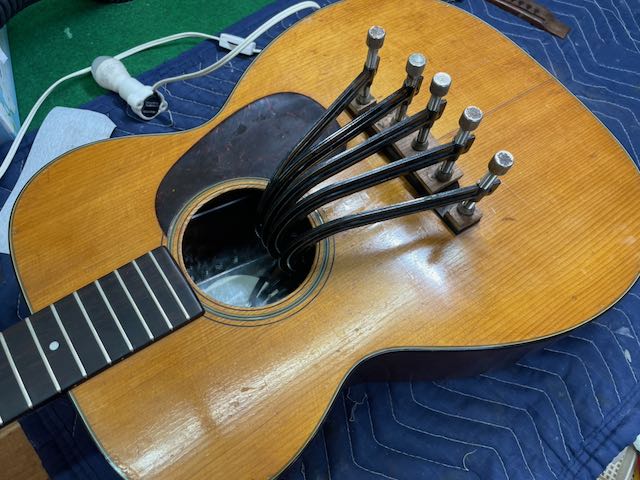

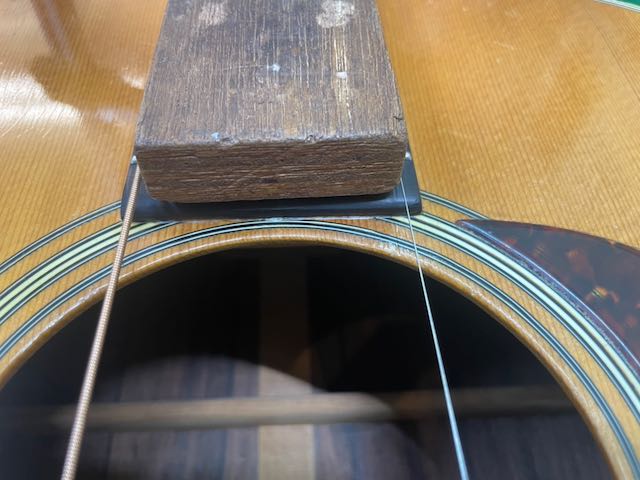

ブリッジ専用クランプもありますが、写真の通常のサウンドホールクランプ5本の方が使いやすいです。

接着時にピンホール内側の余計に溢れたタイトボンドを拭き取ったりできるので。

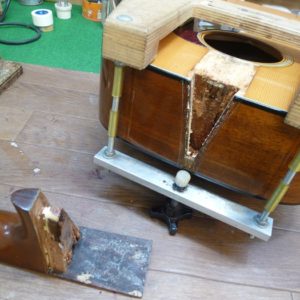

ブリッジが付いたらいつも通りのネックリセット開始。

「いつも通りネックリセット」と自然に発してしまうほど、いつもネックリセットさせていただいてます。

ブリッジと同じくこんな感じで。

ネックリセットの途中はこれまでのブログでもたくさん載せてますので今回はサッと。

記念撮影は忘れずに。

適正な仕込み角度にするために、ヒールはかなり削りました。と言っても1mm強くらい。

極浅の溝に一旦埋木をして、、

深いところで4mmほどの溝を新しく作りました。

最後はナット交換です。どこを修理するにしても、古い接着剤は取り除くのが必須です。

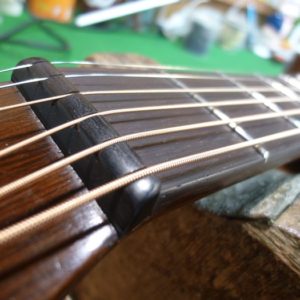

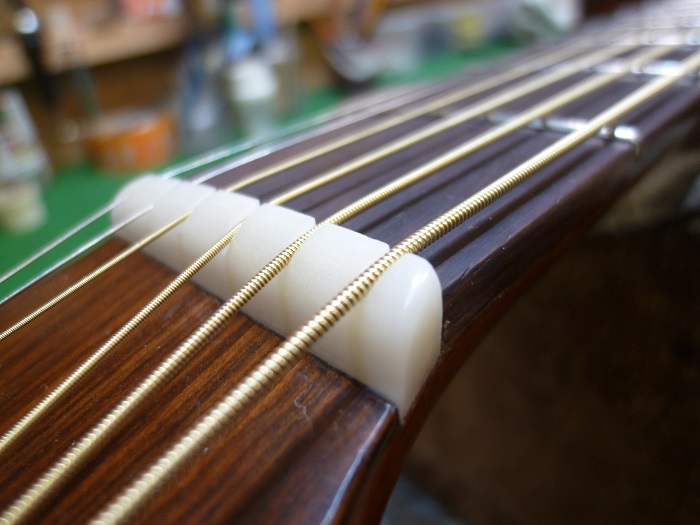

12弦はなんと言ってもこのナット作製が一番の難関です。

弦間のバランスと主弦/副弦の間隔に注意しないといけません。昔ですが完成間近で溝を掘りすぎちゃって放心状態のまま作り直したことがあります。

ナット調整の後はサドルです。

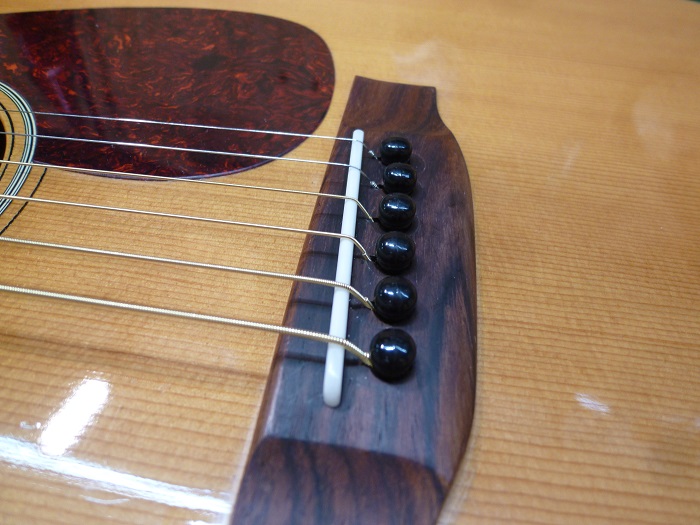

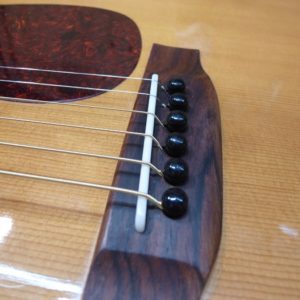

弾きやすい弦高を確保しつつこれだけサドルが出ていれば安心です。

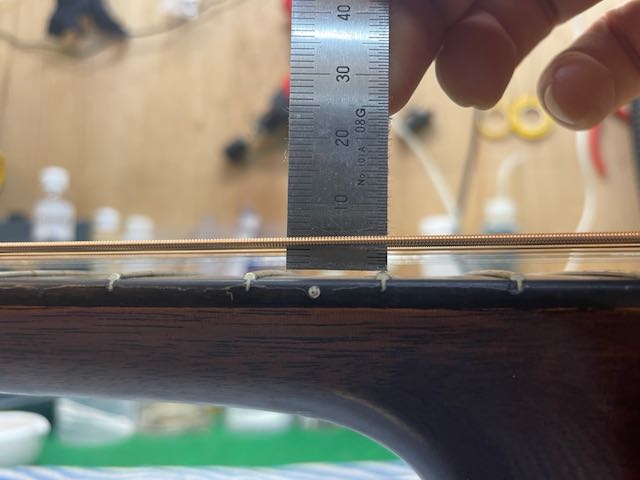

6弦側、4mmあった弦高も2.5mmに、

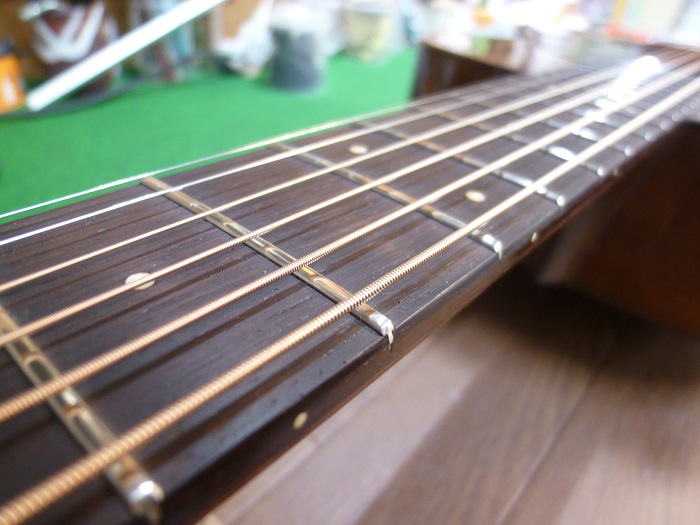

1弦側も1.6mmほど。これは弾きやすい弦高といえますね。

ナットも新しくなり、

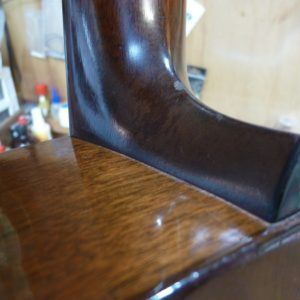

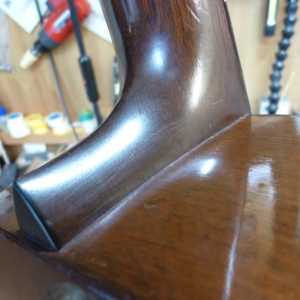

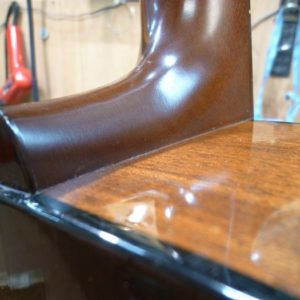

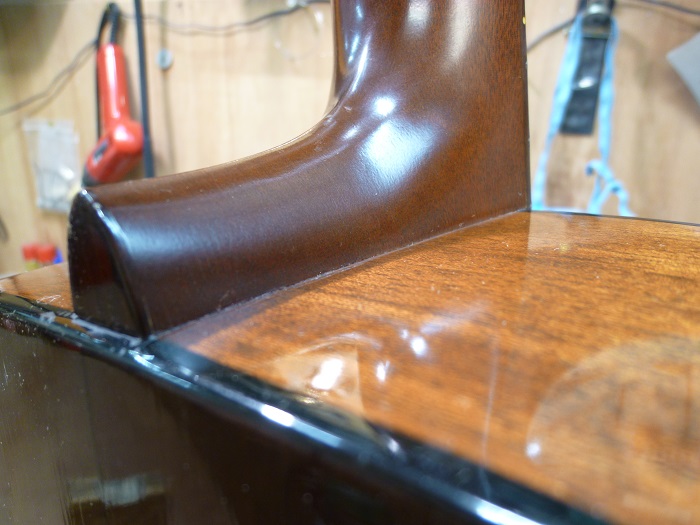

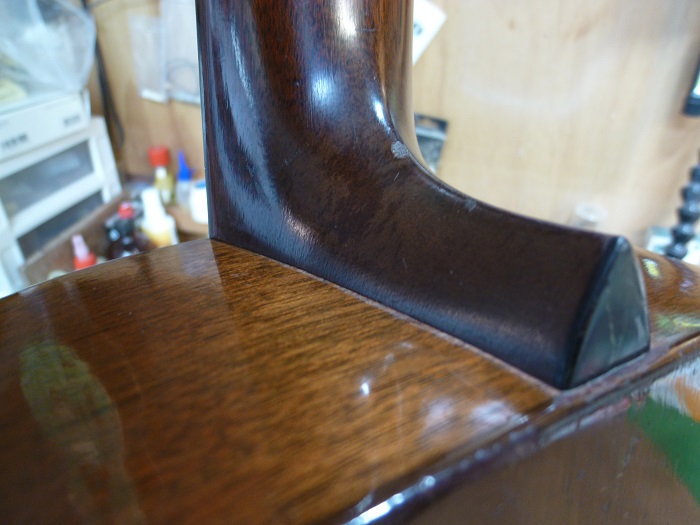

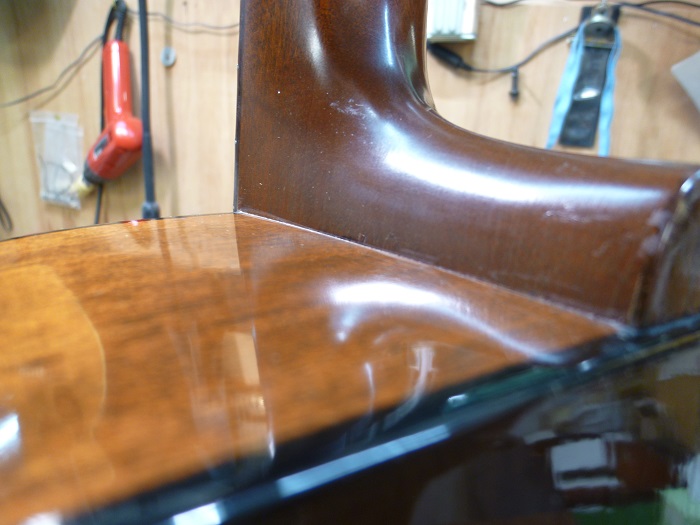

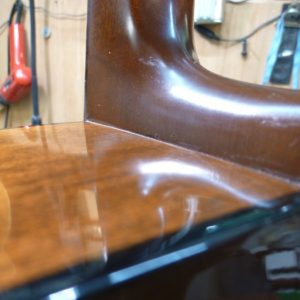

削ったヒール部分も綺麗に仕上がってます。

こっち側もOK。

派手な杢のハカランダ単板３ピース。

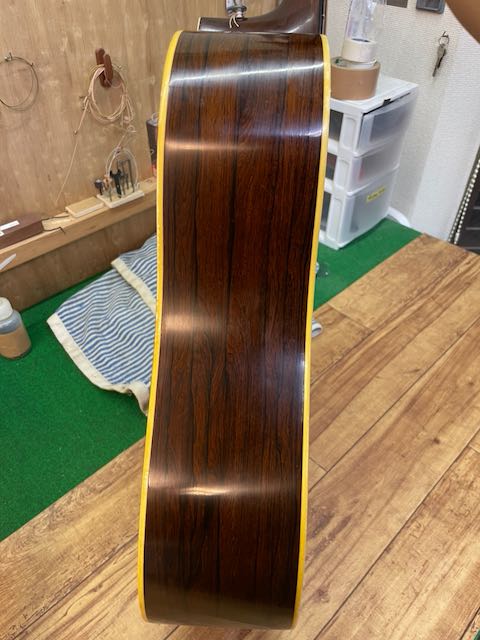

サイドも派手です。

派手を通り越してここはもう強烈な波紋状のエゲツない杢目です。

スタッフの山口です。

今日はブリッジの交換です。写真はすでにブリッジを剥がしたところです。

ブリッジを交換する理由は主に２つ。

①割れてしまい接着で修理しても強度が保てない場合

②弦高を下げきれずサドルの出しろを稼ぐために上面を削って薄くされちゃっている場合

画像からわかるように、今回は②のケースです。

エボニー材に少し大きめに墨入れしてベルトソーでカット。

エボニーを見るたびに「これって炭じゃなくて木なんだよな、、すごいな。」と感心してしまいます。近年は上質なエボニーは枯渇していますが「そりゃそうなるだろう」と思います。

ブリッジの作製は個体に合わせて完全なハンドメイド。同じ機種でも寸法は同じようで同じじゃない場合が多いです。例え寸法が同じでもピンホールが微妙に前後ズレてたりします。

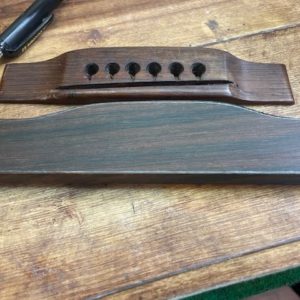

両面テープでガッチリ旧ブリッジと新ブリッジを重ねます。

この時点では新ブリッジは一回り大きいのが画像からもわかると思います。

作製手順は師匠から習ったわけではないので半分は我流です。皆川氏は随所随所のツボを教えてくれたので僕はそれを参考にいつからか自分が作りやすい方法で進めるようになりました。

この画像のようなマーキングは分かる人にしか分からないはず。企業秘密です。

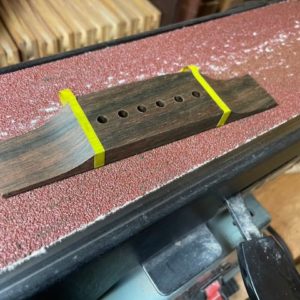

自分の中ではここが最重要ポイント。ベルトサンダーで思い切って結構ごっそりウィングを削ぎ落とします。経験上、ここでビビって手前で止めるとエッジがあまり立たずで仕上がりに差が出ます。

今度はマーキングを外側にずらして上面にアーチを作ります。

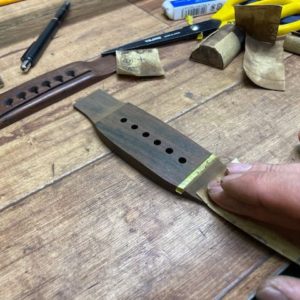

ある程度寸法が決まったら後は番手をあげて整形しつつ表面を滑らかにしていきます。

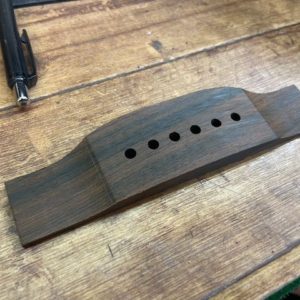

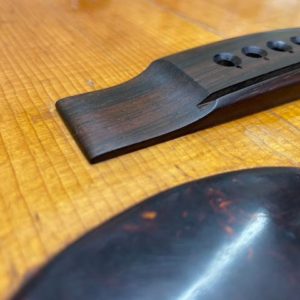

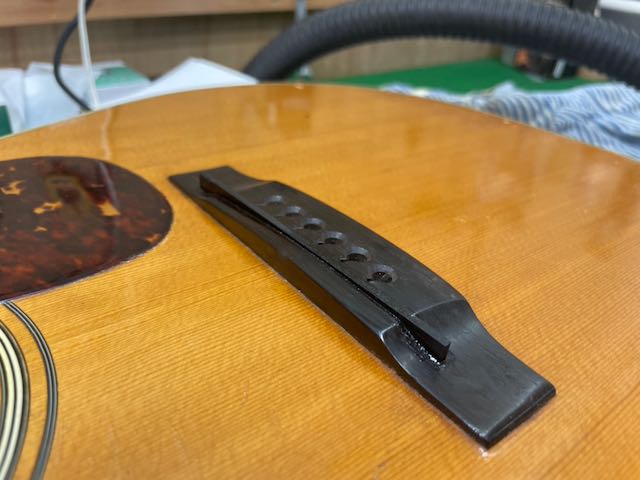

マーチンのブリッジらしくなってきました。

一旦レモンオイルまたは蜜蝋で面構えを確認。

こっちからも。

ディテールにはとことんこだわります。「分かる」人が見てもオリジナルか交換したものか「分からない」レベルになるかどうかの負けられない戦いがここにはあります。

師匠のチェックをパスしたら接着です。

いい感じです。「ふぅ。」という自分の声が写真から聞こえてきます。

さっきの画像を見直せば分かると思いますが、左右でマーキングがずれていたのは６弦側と１弦側で厚みが異なるためです。

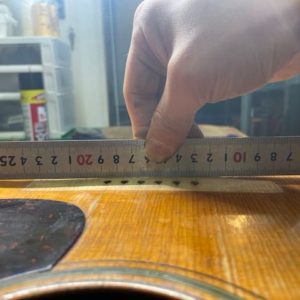

弦長(スケール)を測定します。

NHKのMartin特集番組で長年Martinに勤めたOBの職人さんが「計測は二度、切るのは一度」みたいなことを言っていたのが印象的だったのでそれ以来、どんな時も二度計測する癖がつきました。

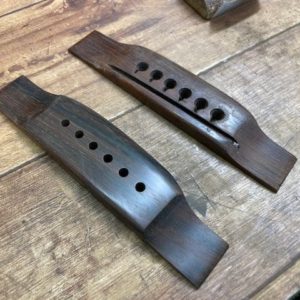

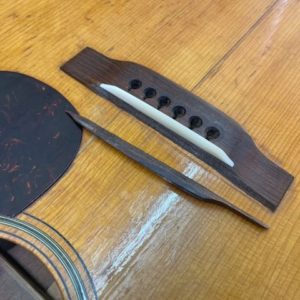

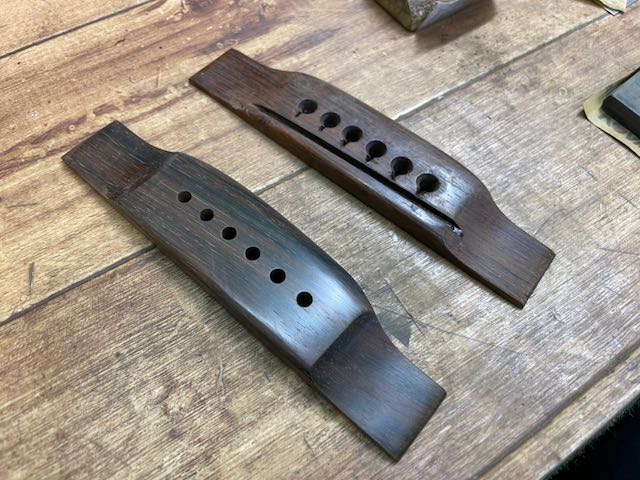

溝切りが終わったら新旧二つ並べてみます。

はい！バトンタッチ！

ロングサドルの溝切りをカッコ良く遂行するのはとても難易度が高いです。

やってみれば分かります。

いい感じです。

ウィングにはみ出し過ぎているロングサドルよりこのくらいがスマートです。

凛々しい面構えに乾杯。(自分はあまり酒が飲めないのでジンジャーエールで）

スタッフの山口です。

今回はブリッジはがれ修理のついでにアジャスタブルサドルからノーマルサドルへの仕様変更です。

よくあると言えばよくある仕様変更。音を変えたいorピエゾピックアップ仕込みたい、大体この２つが理由なのかなと思います。

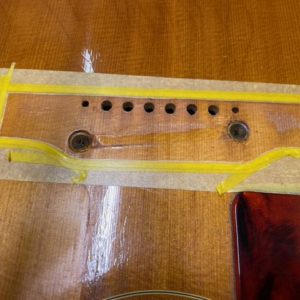

アジャスタブルサドルを取り除いた底に見えるスプルースがグズグズです。

何回も修理してるのでしょうか。

温めてなんとか最小限のダメージで剥がせました。アジャスタブルサドルのポストの穴も埋木しましょう。

はい！こんな感じです。

次はサドルを同じブラジリアンローズウッドの端材で埋めます。

色が薄めの部分が埋木したところですね。

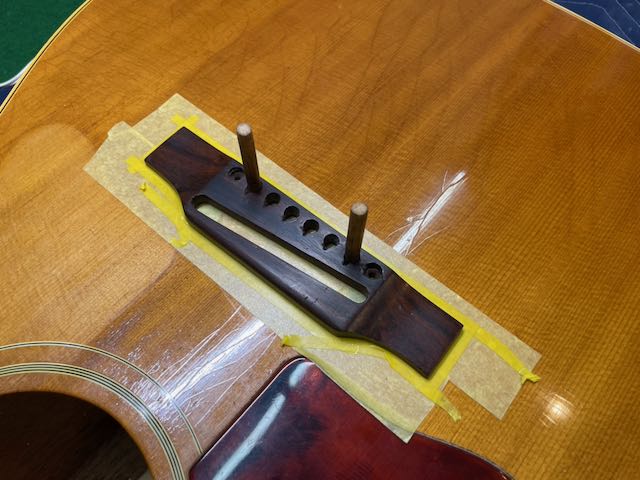

ブリッジ接着後にサドルの溝をルーターで掘りますのでこのまま接着面を平らに均して接着します。

ちょっと工程が飛びますが、、弦長を測定し、いいところに溝を彫りました。その溝に合わせて牛骨サドルを作ります。

両端のホワイトパールも新調しました。

これで完成！、、、

でももちろん問題ないのですが、少しタッチアップして埋め跡をカモフラージュさせてみます。

自分で自分を褒めてあげたいくらい上手くタッチアップできました。

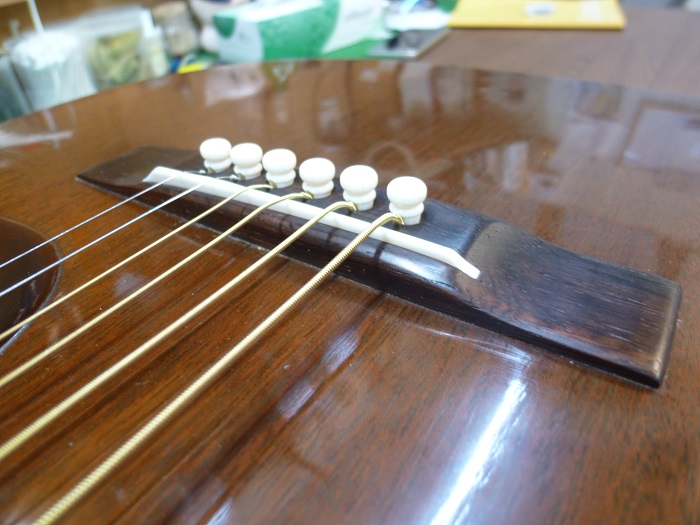

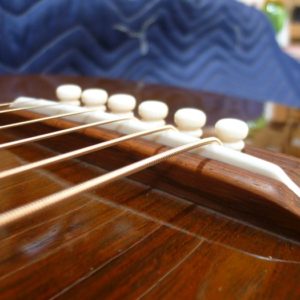

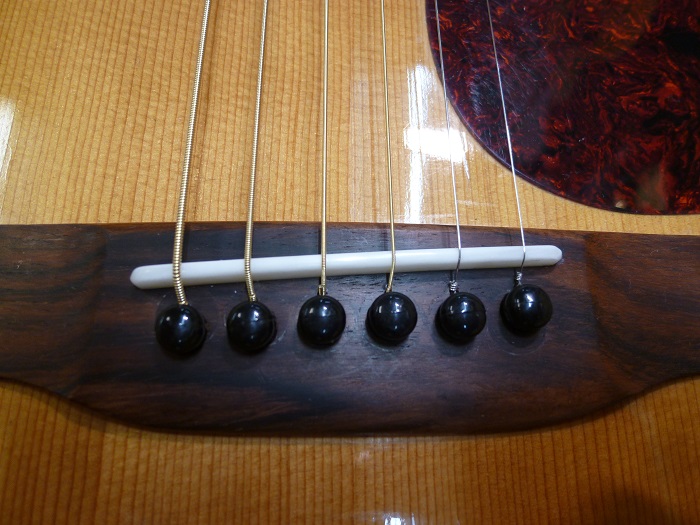

弦の根元付近は太くなっております。

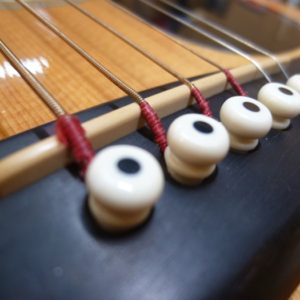

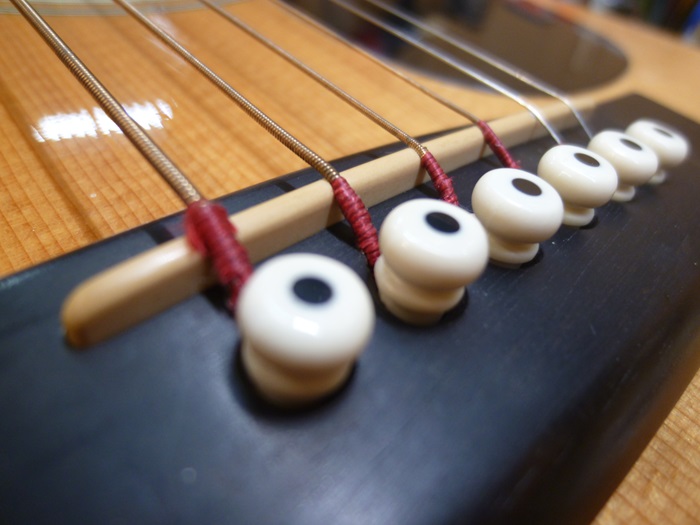

この弦の場合は赤い糸が巻いてありますが、この部分が上へ出てしまいサドルに触れているような場合は、

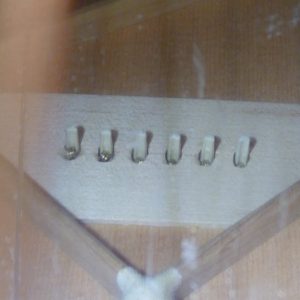

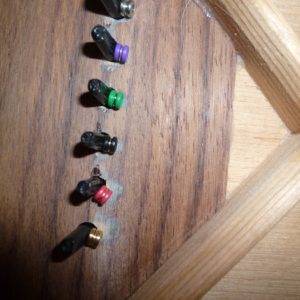

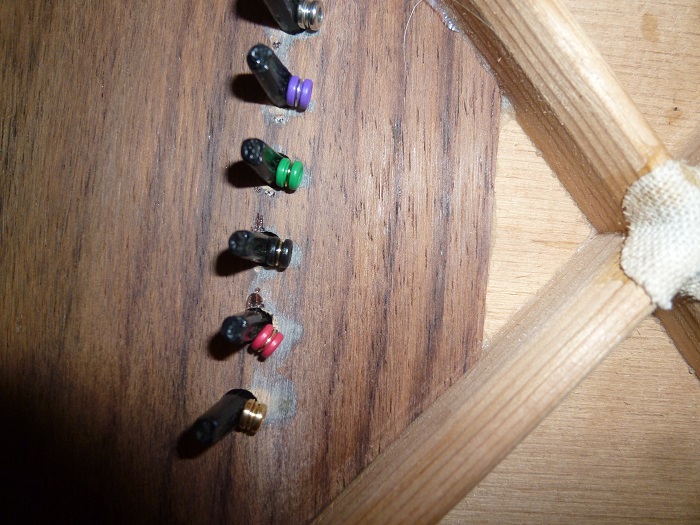

その裏を見ますと、ボールエンドはブリッジプレートに潜り込んでしまっています。

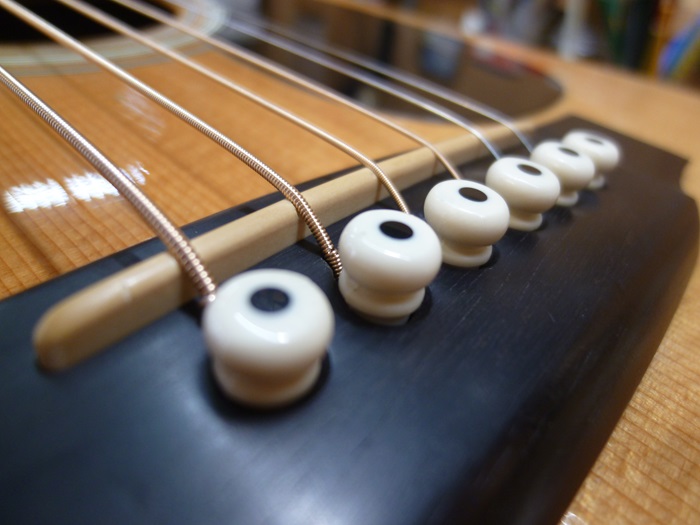

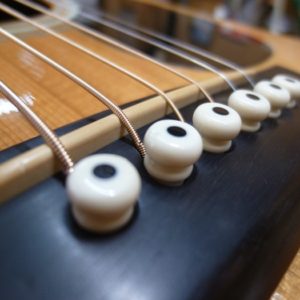

弦は交換しましたので、赤い部分はありませんが、太い部分は上へ出なくなりました。

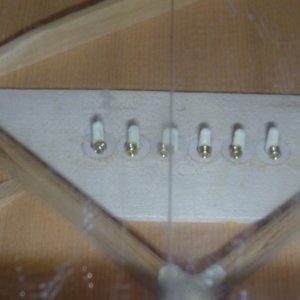

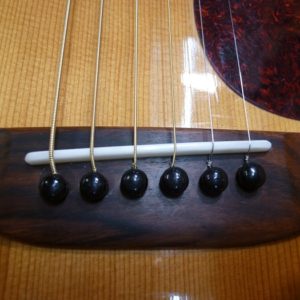

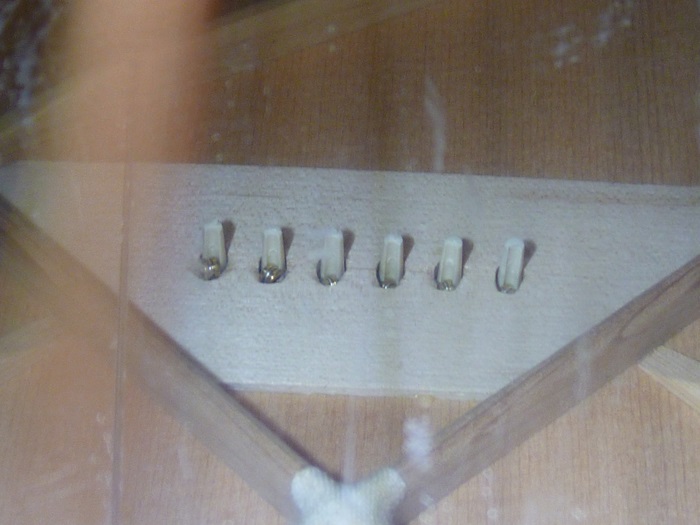

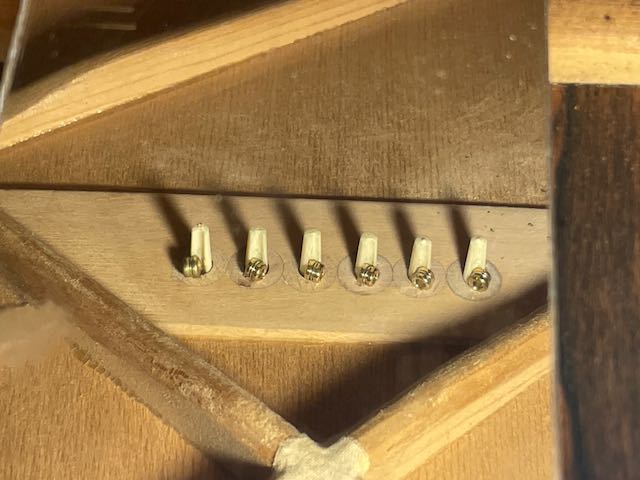

ボールエンドはしっかりブリッジプレートで留まっています。

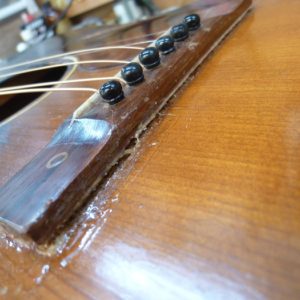

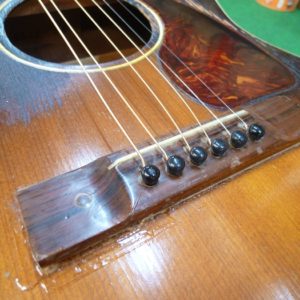

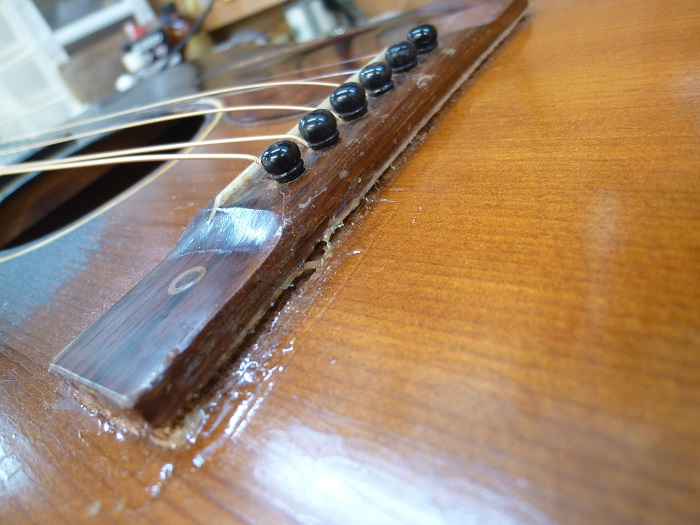

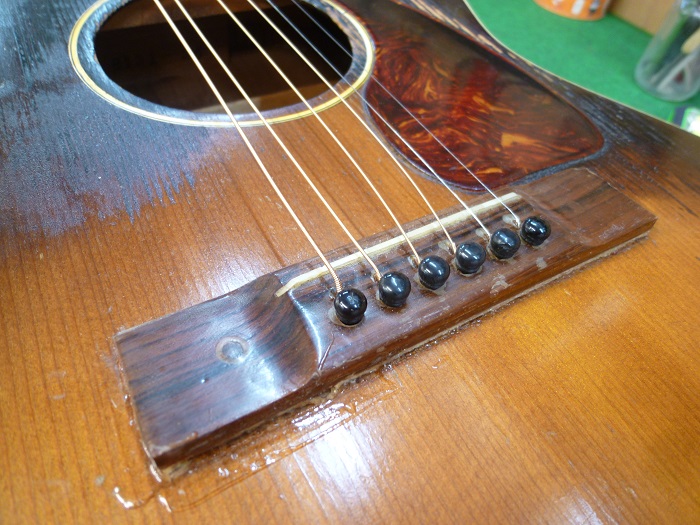

何回も剥がれては、貼って・・・「もういやッ！」

と言う画。

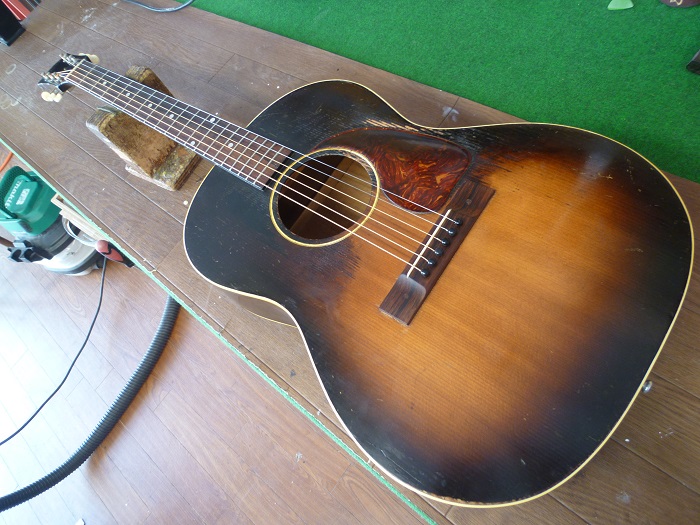

ブリッジを作り直した人は、

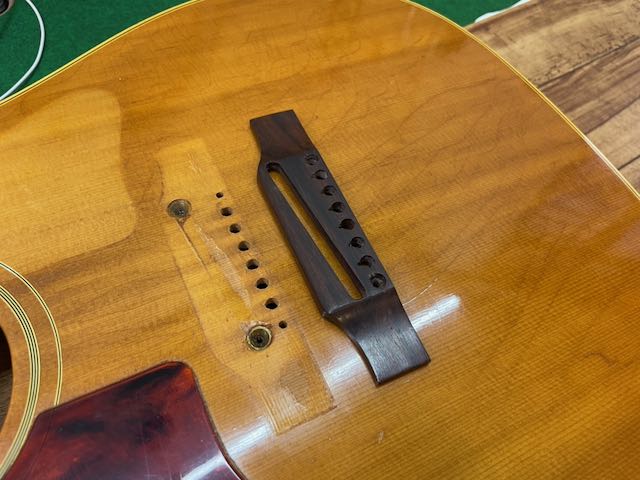

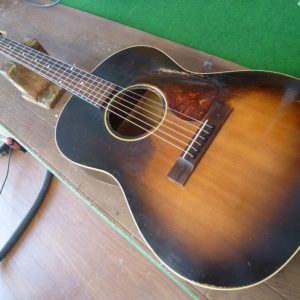

「Gibsonってブリッジにビス（ボルト）打ってあったよな？」

「ここでいいかッ？」（丸い跡部分）

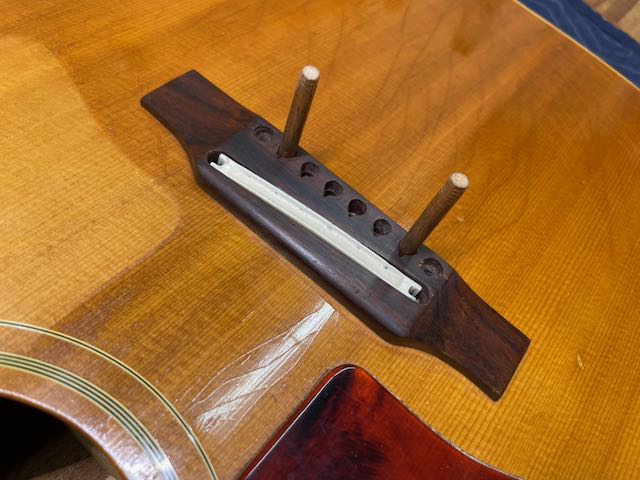

Gibsonのブリッジにはボルトが打ってありますが意味はあまりないし、位置的にもおかしいので、

取り外します。

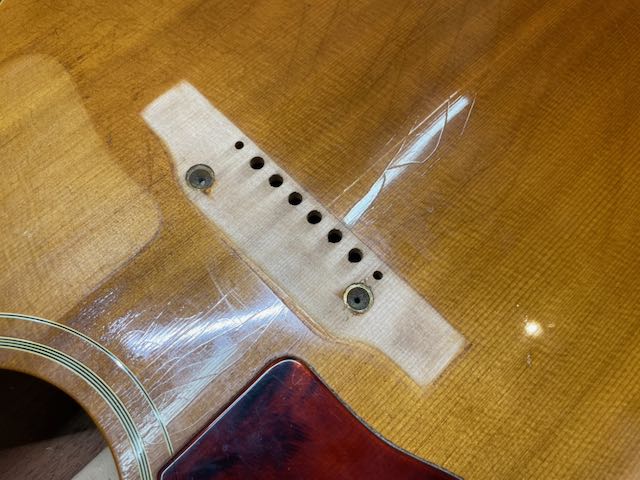

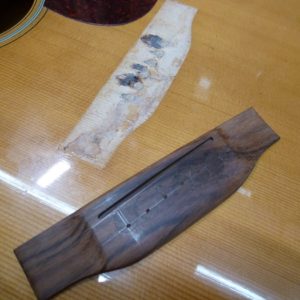

Gibsonのブリッジは塗装されて無いので剥がします。

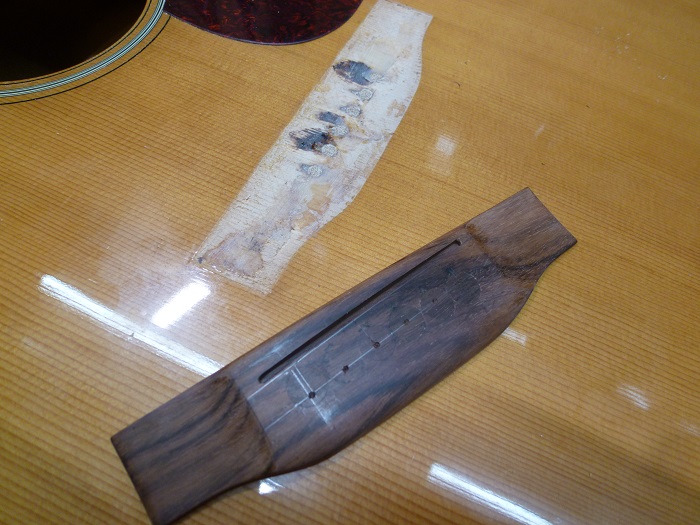

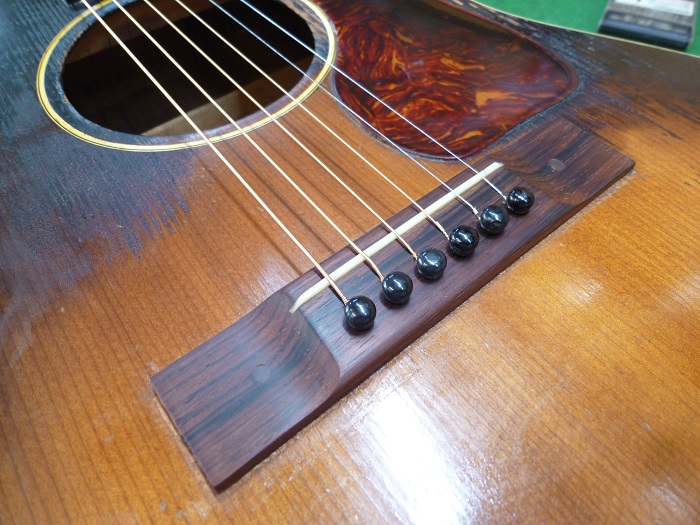

この多少形やバランスが悪くなっているブリッジを作り直して、ネックをリセットします。

ブリッジが出来ましたら、ネックを外し、

綺麗にして角度を調整します。

ハカランダ材はなかなか入手出来ません。

もう在庫は僅かになりました。

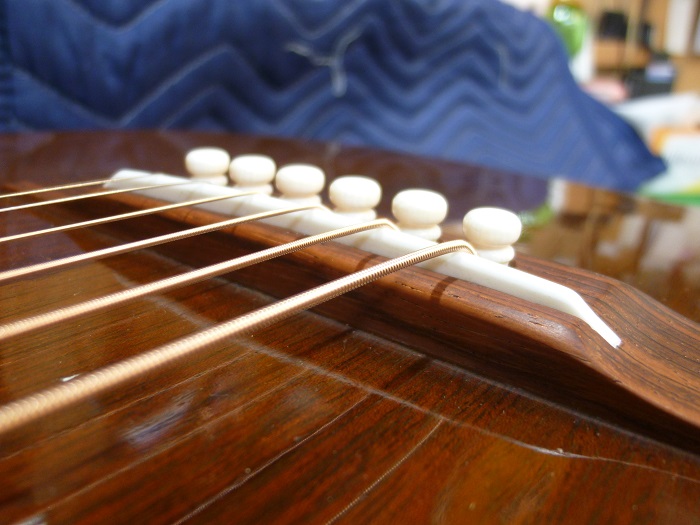

オーバーサイズでなければ好いですが、古いギターですからオーバーサイズであっても雰囲気は好いです。

スタッフ山口です。

さっそくインパクトのあるWピックガードの画像からです。このギター、やることは色々ありますが今回はまずは弦高を下げるために薄くされてしまったブリッジの底上げをします。

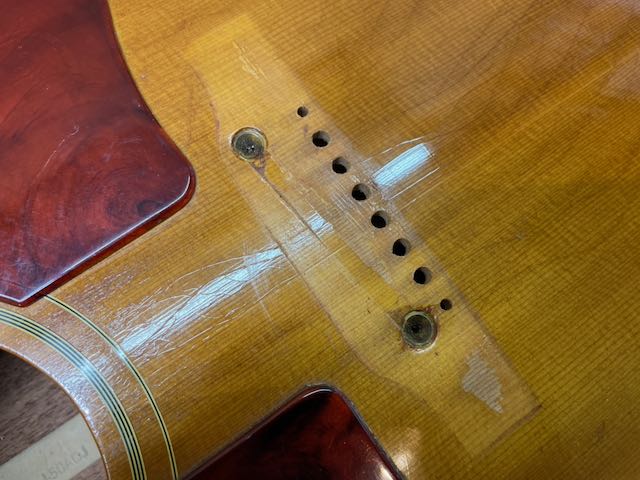

ブリッジが塗装面に接着されていた場合、接着力は弱いです。ニカワもタイトボンドも木の繊維同士が密着して初めて優れた接着力を発揮します。

ピックガードが剥がれかけていたのでついでに剥がしました。ベタベタを綺麗に除去するのはいつも苦労します。

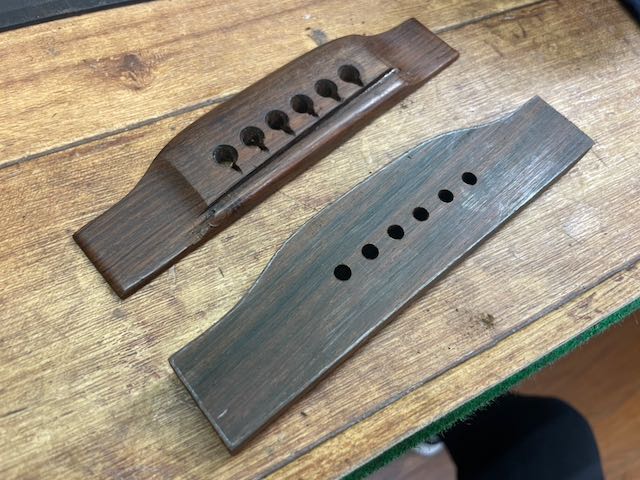

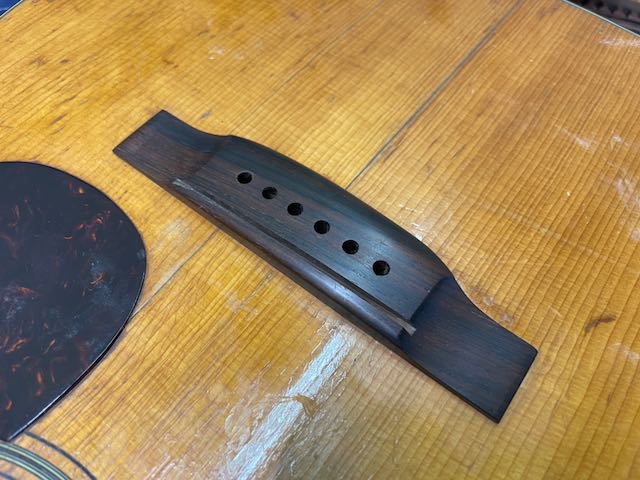

薄くなったオリジナルのブリッジに2mm厚くらいのローズウッド板材を底面に接着しました。

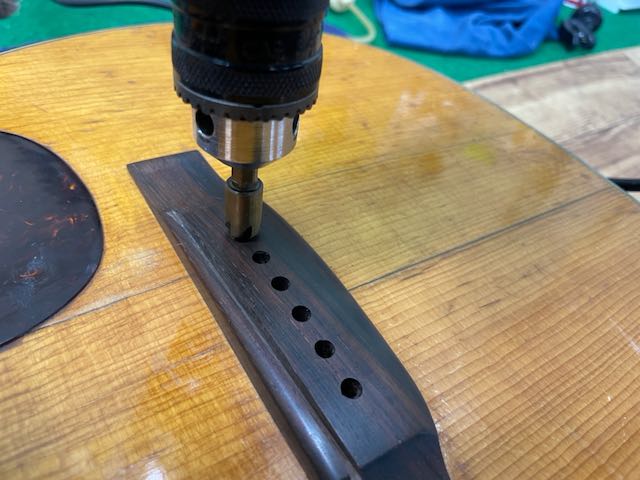

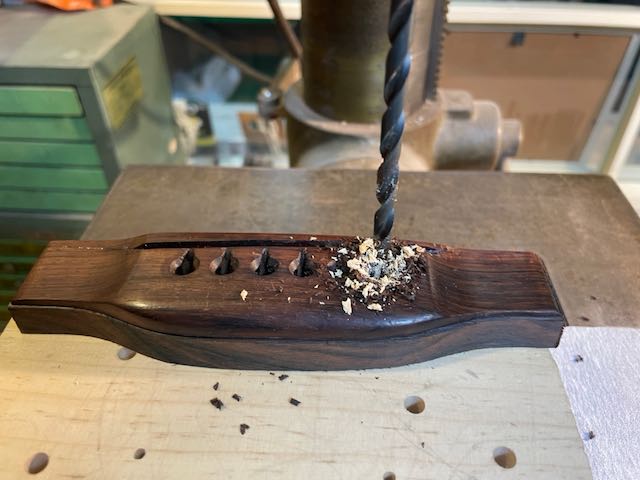

サイドを綺麗に揃えて、板材で閉じた穴も慎重に開けます。

しっかりと密着できていれば強度に問題はありません。よっぽど注意深く見なければ気付かないほど馴染んでいます。

反対側も。ストックから似ている木目や色味のものを選んでいます。

いざ接着！！、、

、、の前に、

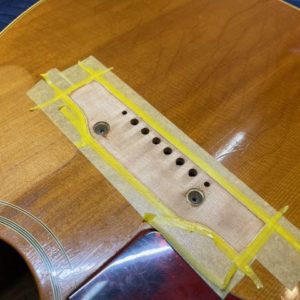

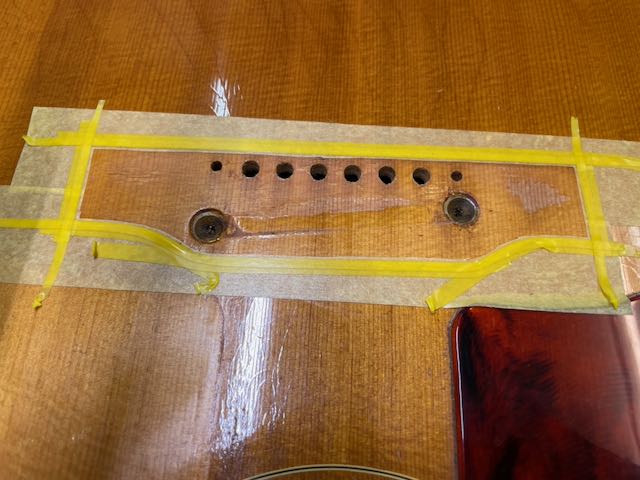

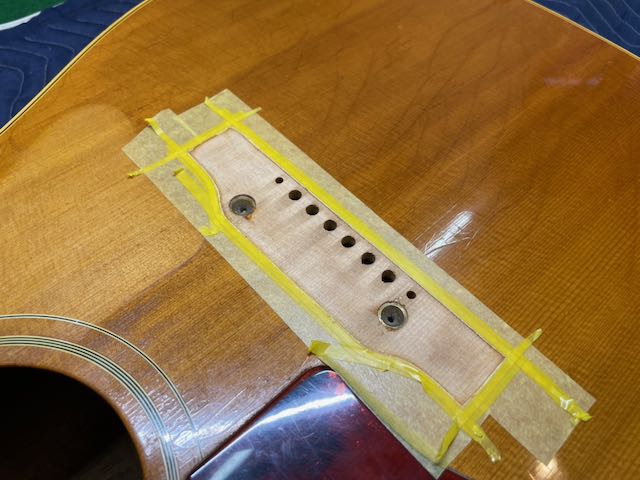

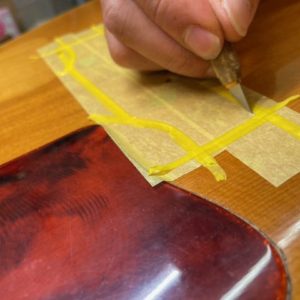

ブリッジの大きさに合わせて、

接着面の、、

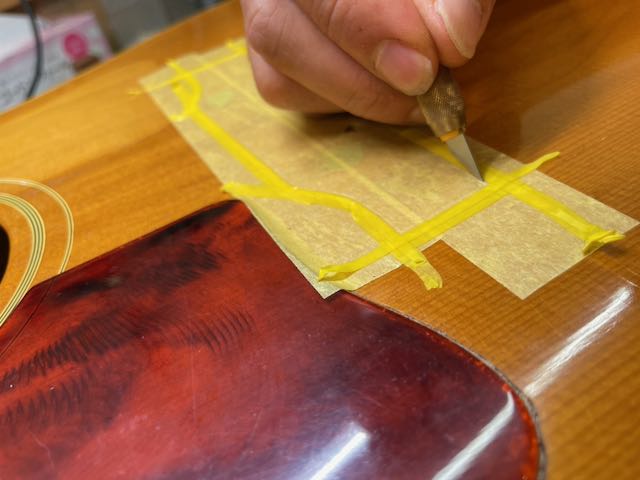

ラッカーを剥がします。

これでタイドボンドのパフォーマンスを充分に発揮できるのです。

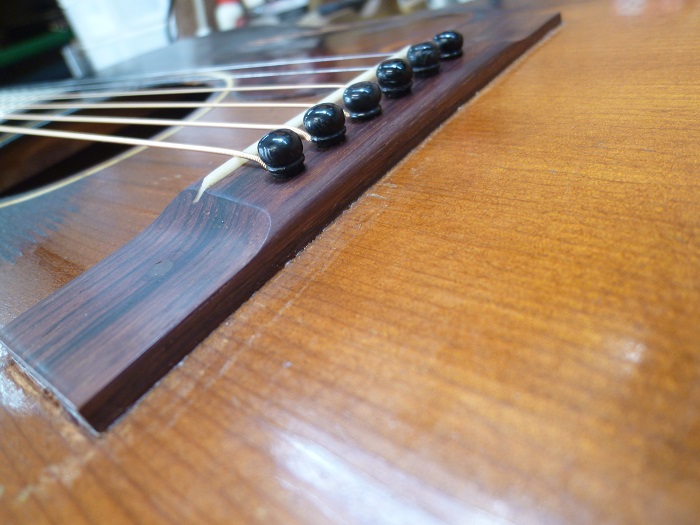

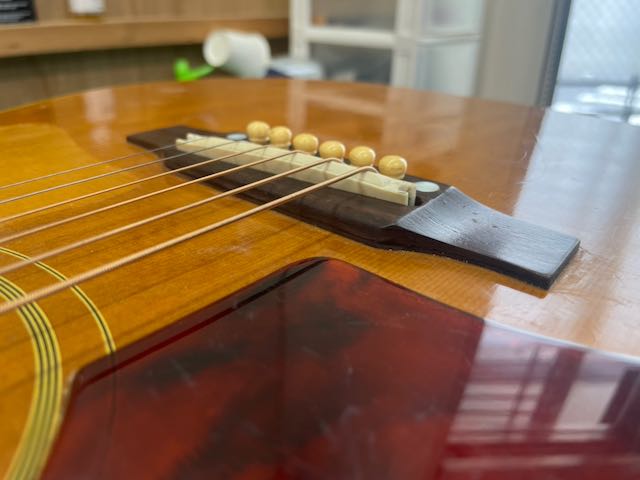

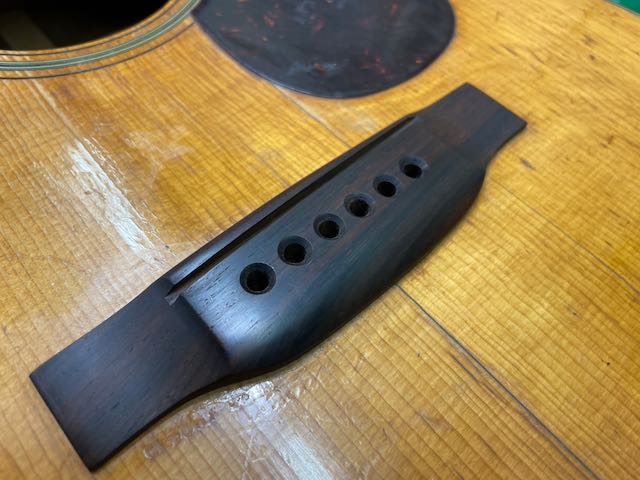

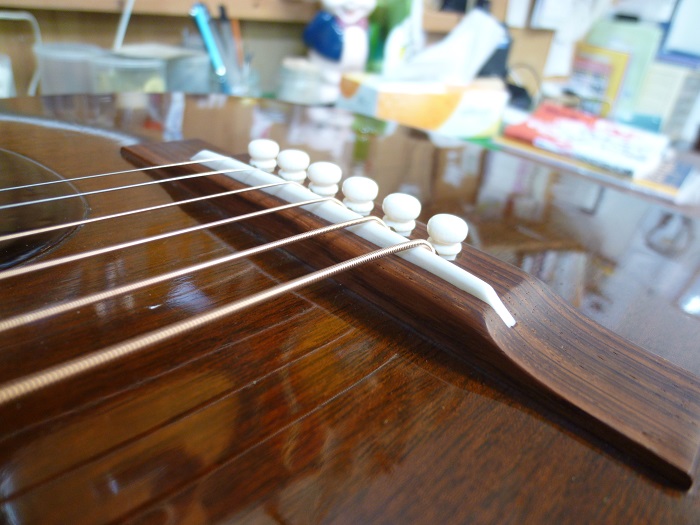

厚みが出てルックスもサウンドも良くなりました♪　

この後ネックリセットを行ったことで最終的にはこんな感じに。自分的にはちょっと高めな気がしますが全く問題なしです。

ネックリセットを行う際、ブリッジが薄ければ今回のように底面を足して本来の厚みに戻すか、ブリッジを新調することをお勧めします。正規の高さのブリッジに合わせてネックの角度を修正すればそのギターの本来の音を取り戻すことができるからです。

ブリッジはトップ板（サウンドボード）に直接振動を伝えるとても大事な役割があります。ブリッジの厚みによって音が変わるのは至極当然なのです。

次回はこのギターの続きをお届け致します。

今回も最後までありがとうございました。

スタッフの山口です。

今回も名器を任せて頂きありがとうございます。みんな大好き、Martin D-28の1962年製。コンディションに関係なく即売れ必死のご時世ですが、弦高が3.5mm近くありますのでまともなショップなら流石にこのままでは販売できません。

サドルの出シロというよりはロングサドルとサドル溝が残念なことになっていますのでここもカッコよく仕上げようと思います。

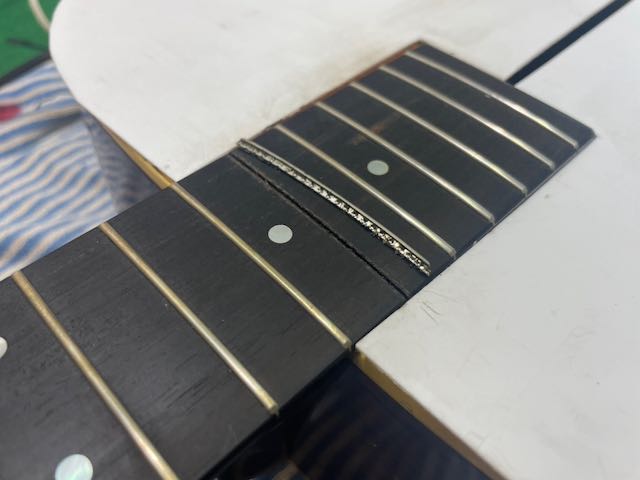

いつも通り15フレットを抜いて、

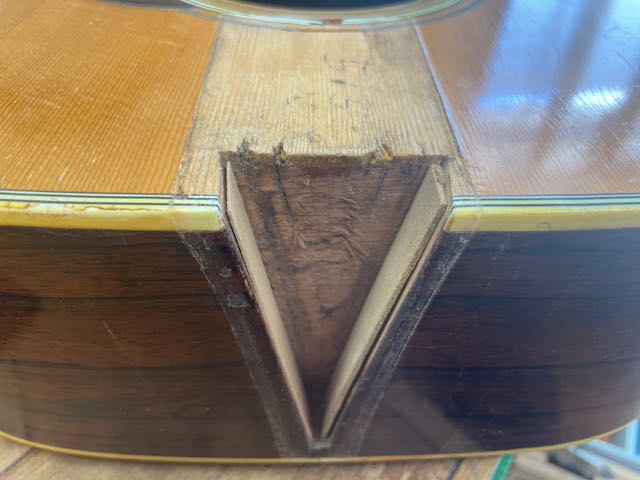

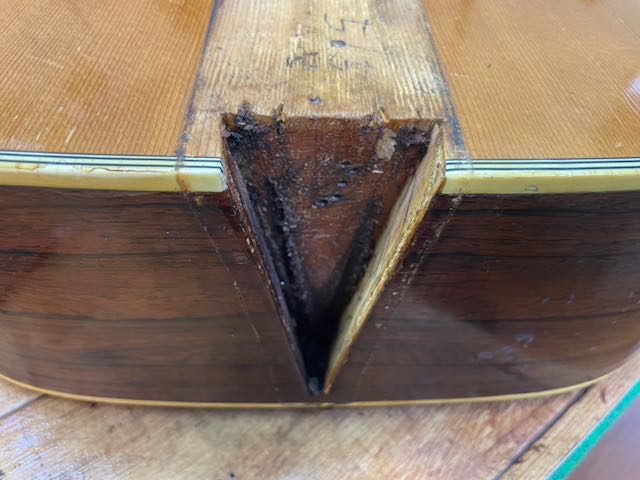

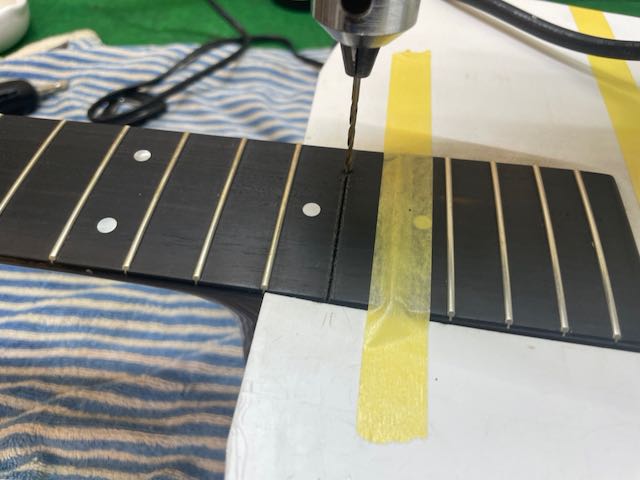

ダブテイルジョイントのスポット目掛けて穴を開けます。

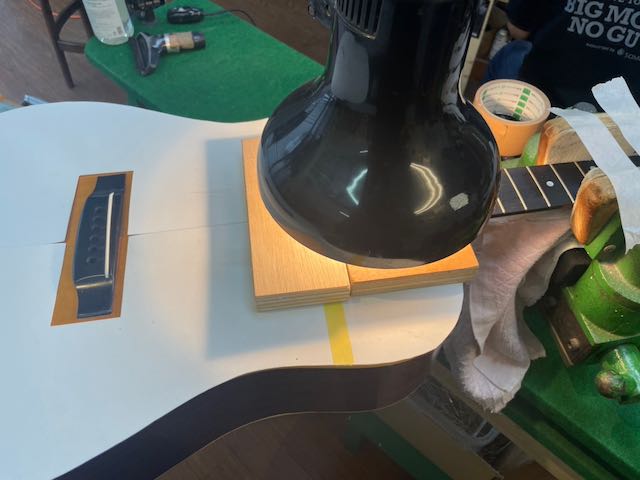

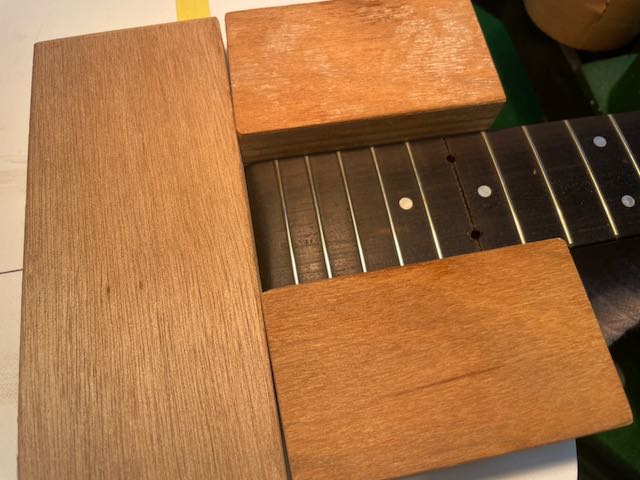

トップの塗装を痛めないように、指板だけを温めるために養生して、

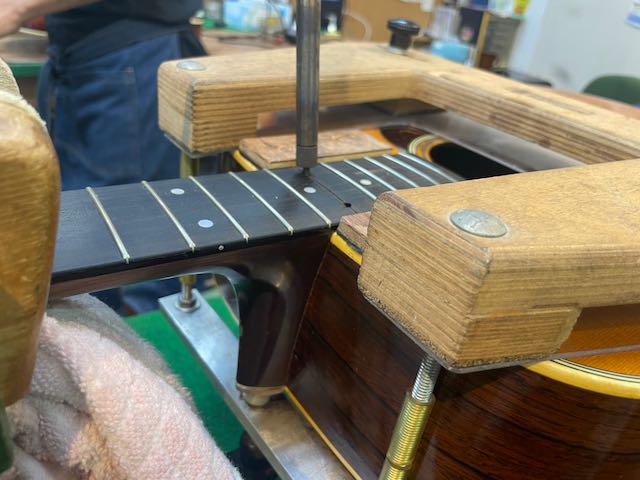

伝統的な温め方で指板とトップを離します。LEDは使えません。

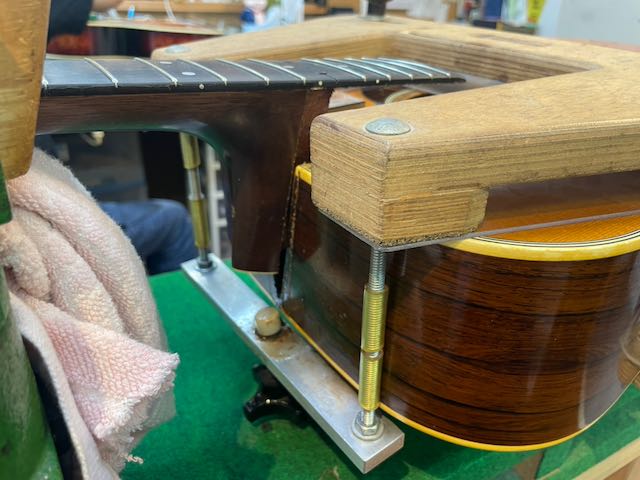

いざネックを外していきます。

Martinはホントにお行儀良く外れてくれることが多いです。

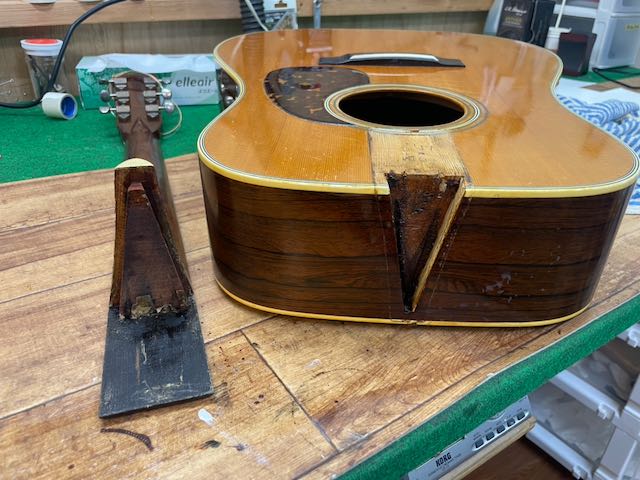

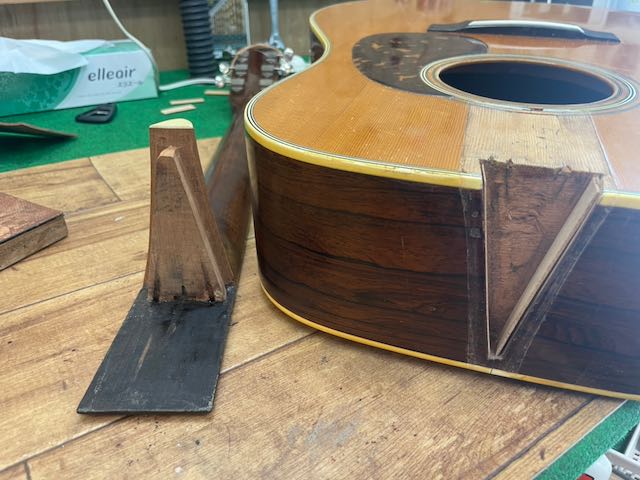

恒例の記念写真。

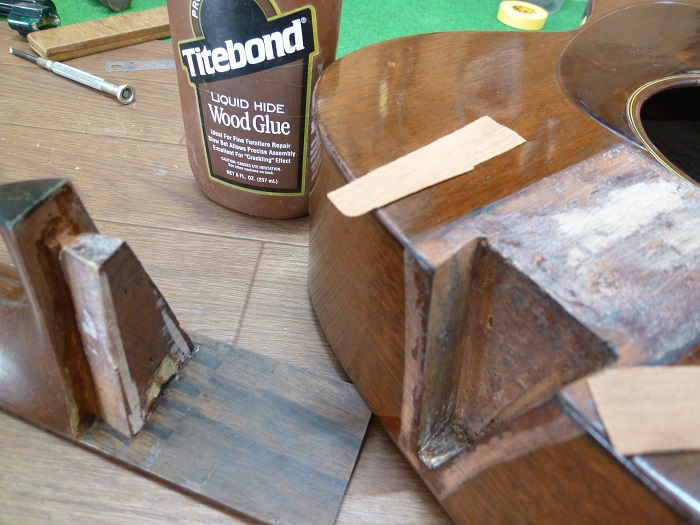

シムが仕込まれているのでネックリセット履歴があると思われます。

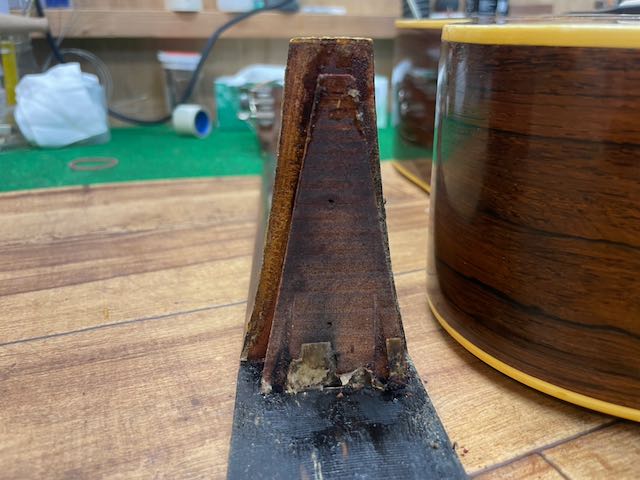

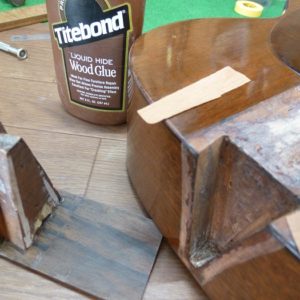

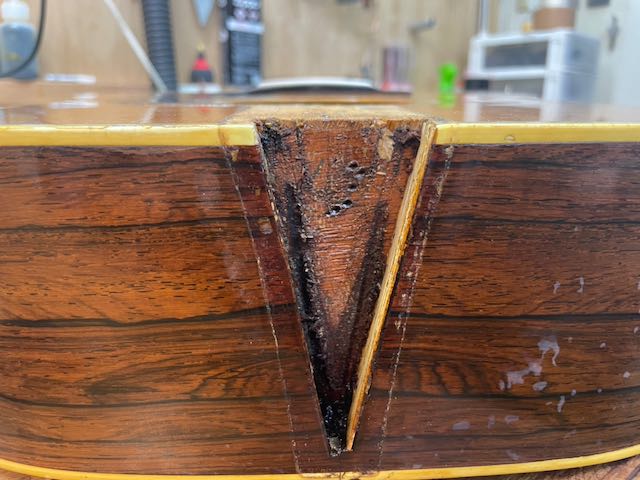

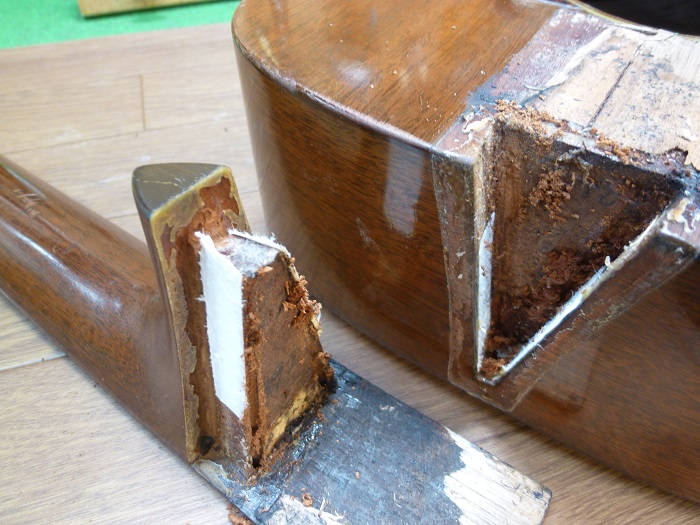

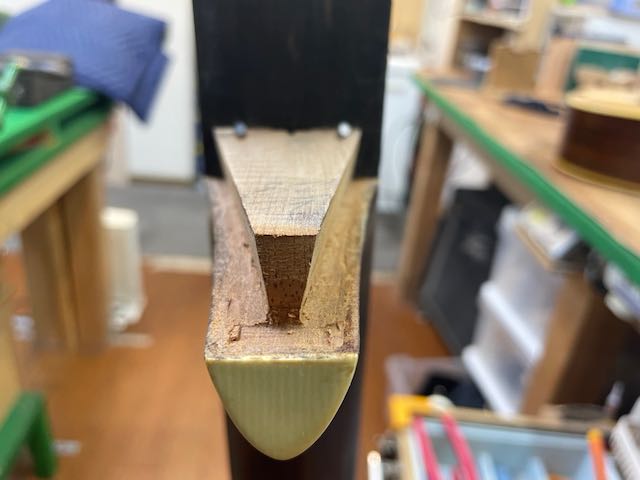

古い接着剤が残っていては木工精度を高められませんので綺麗に除去していきましょう。

ん？溝が少し右寄りですね。

実はよくあることです。

綺麗にしたら、

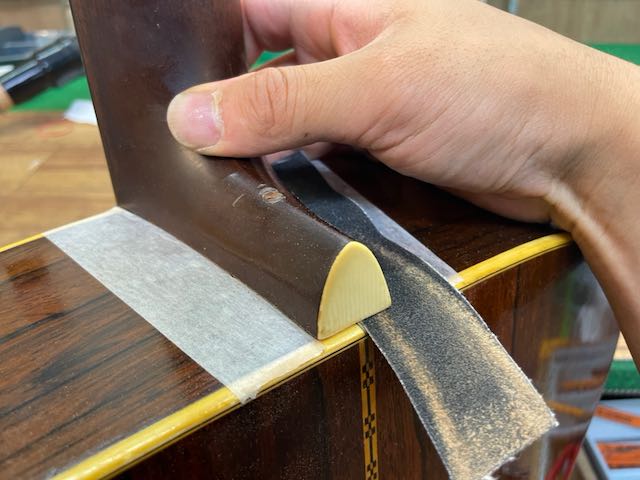

ネック角度を適正に直してあげましょう。ノミでざっくりやっちゃう腕のいい職人さんもいますが自分は地道に擦ります。時間もその分かかりますが、削り過ぎるリスクを最小限にし、ヒールとボディの民着度は見栄えに大きく関わってくるので。

仕込む前のシム調整、ネックリセットにおいてとても繊細で手間のかかる作業の一つです。

シュミレーションを繰り返して、いざ参ります。

木工精度が高いと密着させてからの接着速度はとても早いので、真剣勝負。

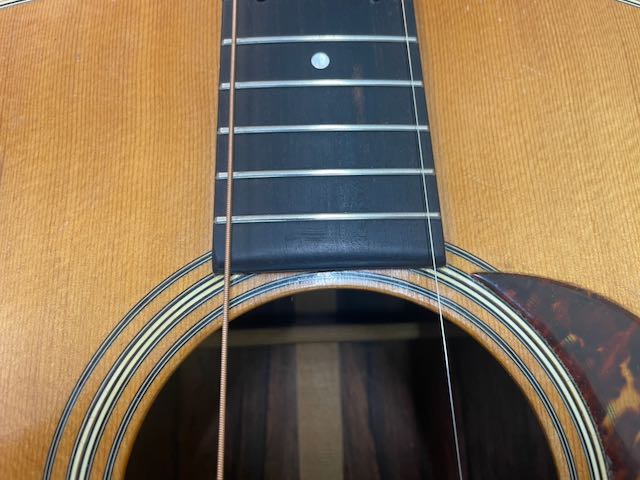

シュミレーション通り、センターズレも問題なし。

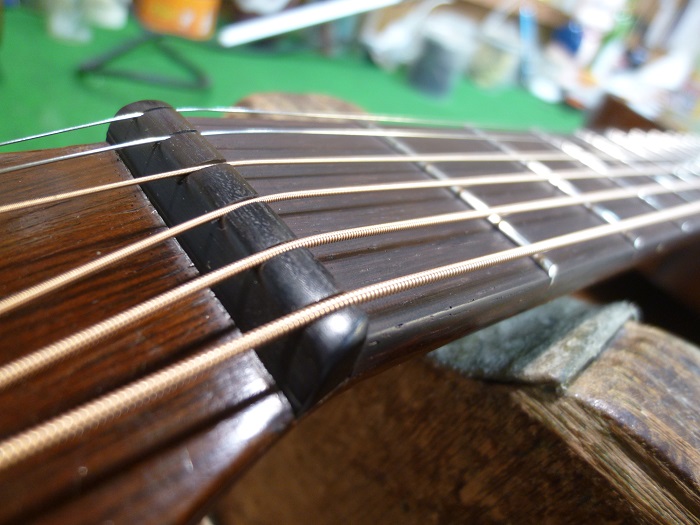

元々のナットが悪いと騙されてしまいますが、ちゃんとしたナットに交換してしっかりとセンターが合うのが正しいです。

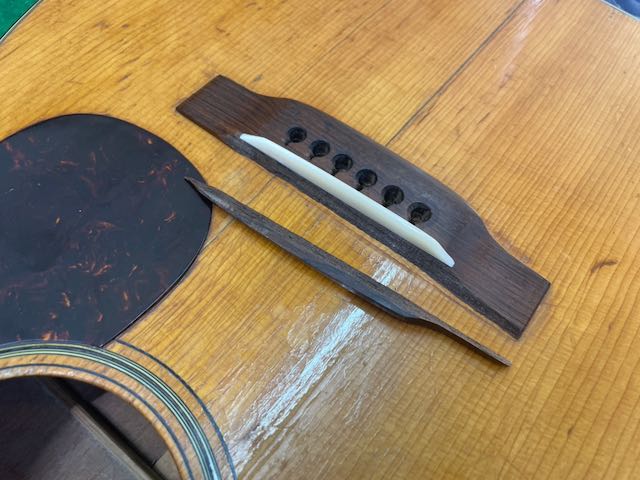

ネックがついたら残念なブリッジ溝を修正します。

エボニーは埋木もビシっと決まって跡が気になりません。

こんな感じに。

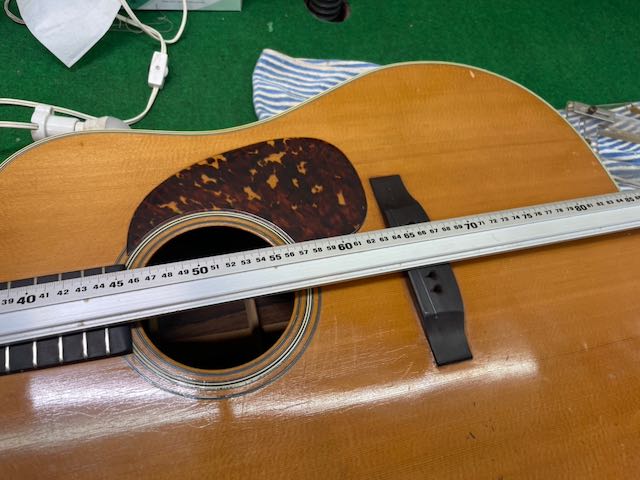

スケールがズレているヴィンテージギターもザラにありますので、元の溝位置は当てにせず、正しい弦長を測ります。

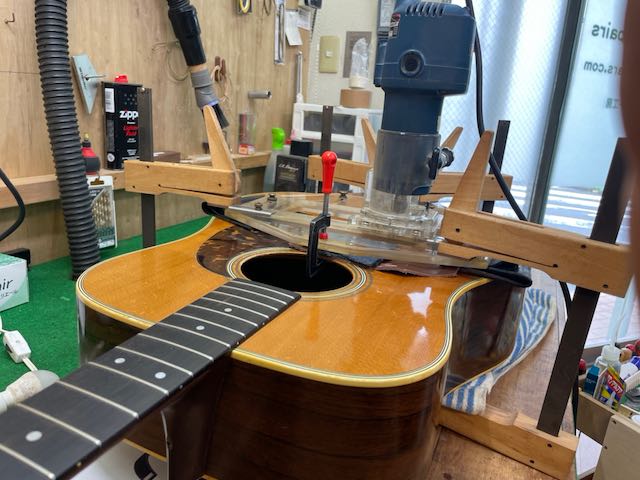

溝切り。これも意外と難易度が高いと僕が思う作業です。緊張します。

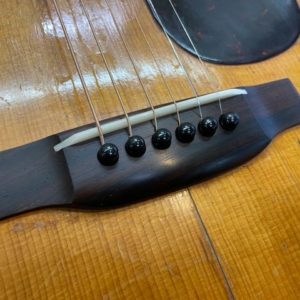

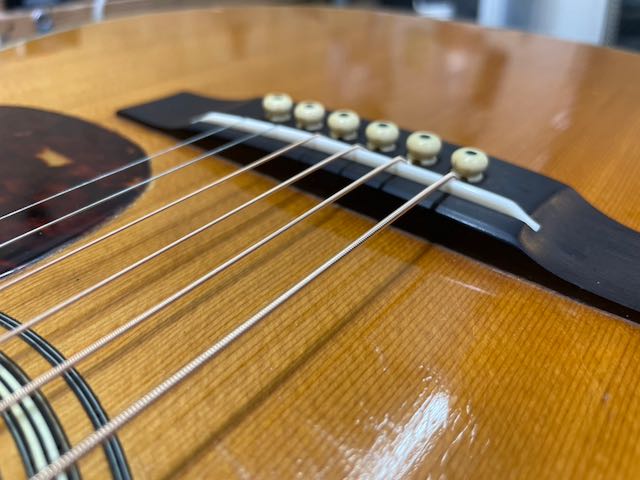

どうでしょうか。見違えるほどカッコよくなりました！サドルの高さもベスト！

今回は省きましたがブリッジプレートも修理しました。

弦間のバラツキは今回の修理だけでは修正できませんがセンターがズレてないのでOK。

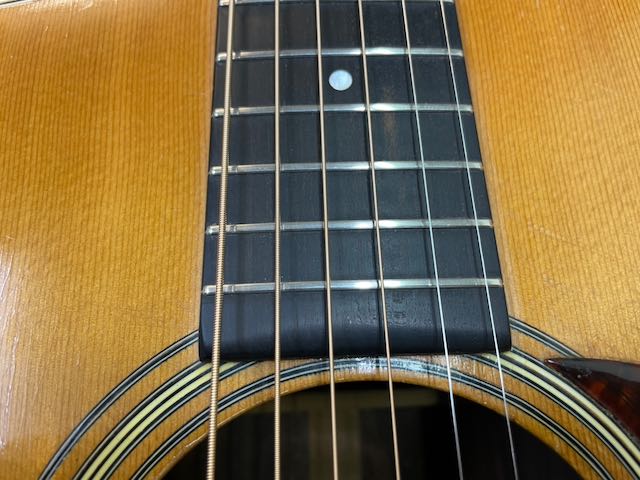

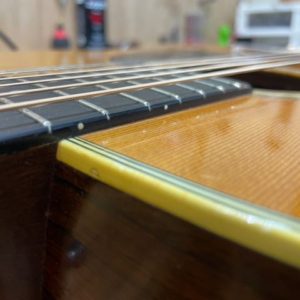

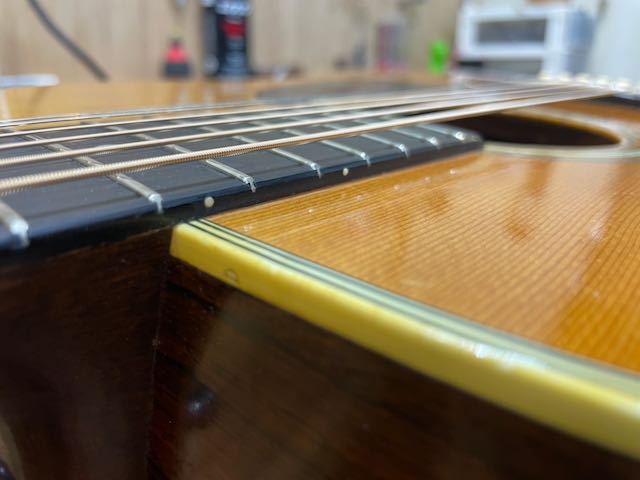

指板とトップ、

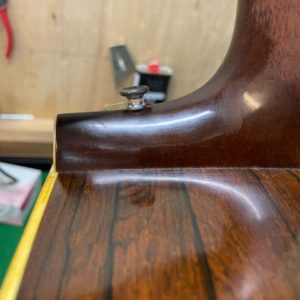

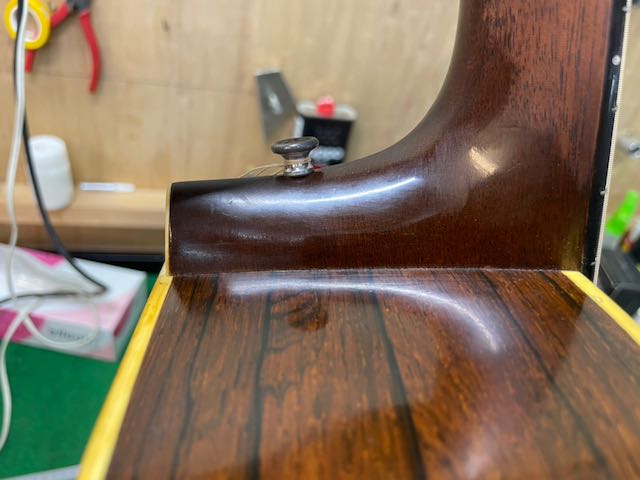

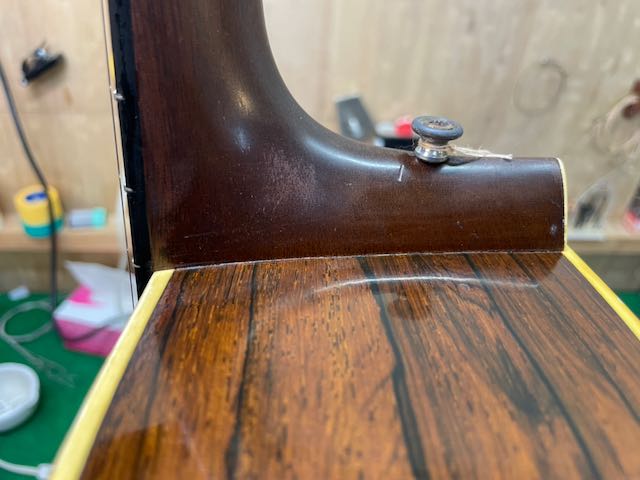

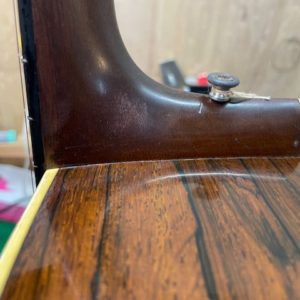

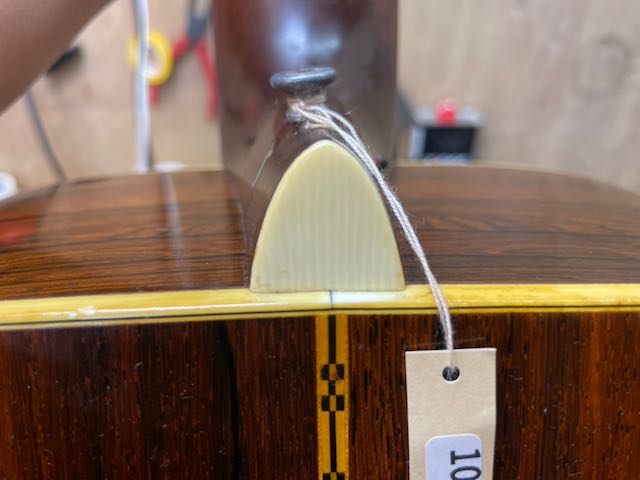

ヒールのこちら側、

こっちも、

バック側もピッタリと合っています。

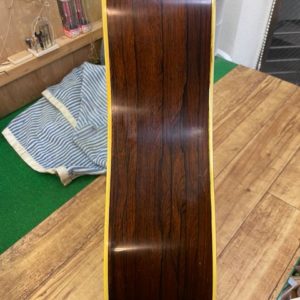

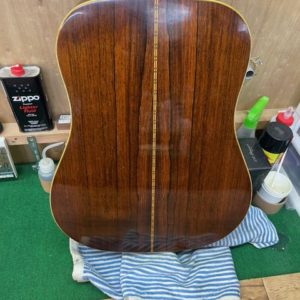

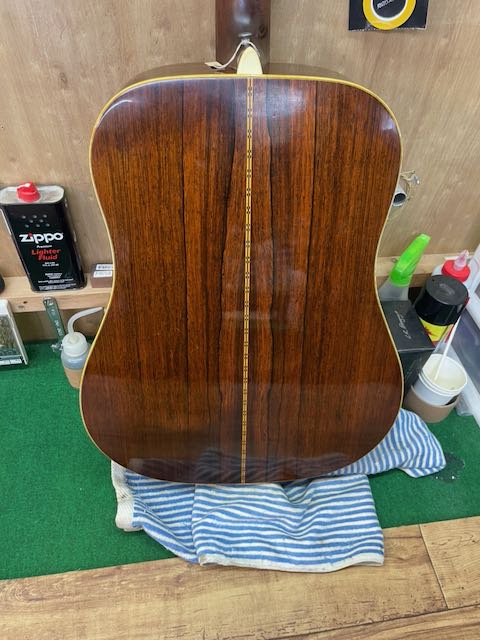

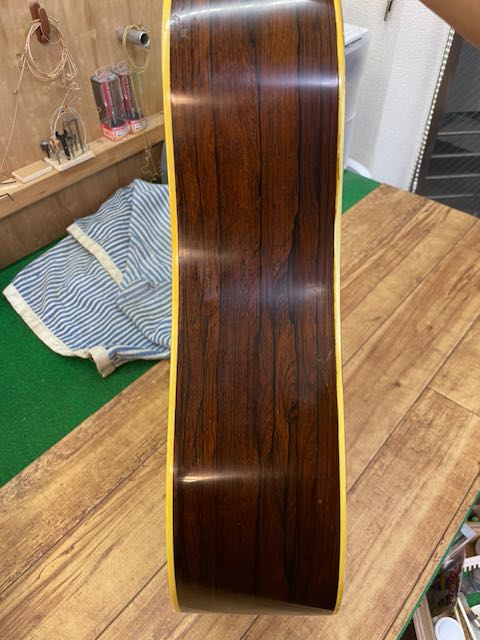

ハカランダらしい木目です。

こちらも、

こちらもNICE！

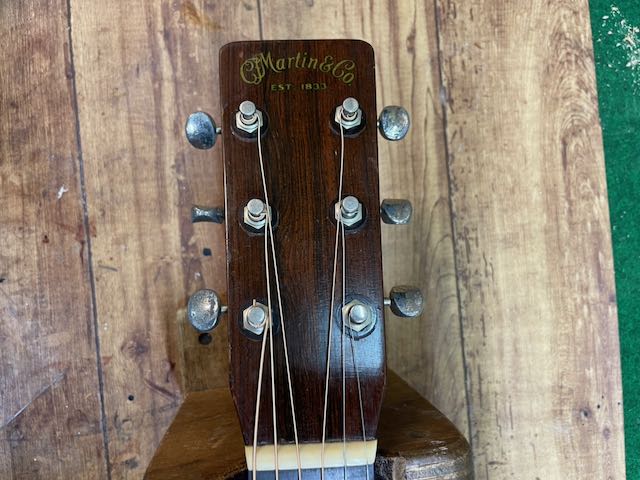

ヘッドストックに違和感、、。こんな細かったっけ。ペグはオリジナルでこれまたカッコいい！

これ1本持っていれば他はなくても大丈夫。そんなナイスギターを後世に残す仕事を任せていただいて光栄です。

感謝。

今回も最後までありがとうございました。

スタッフの山口です。

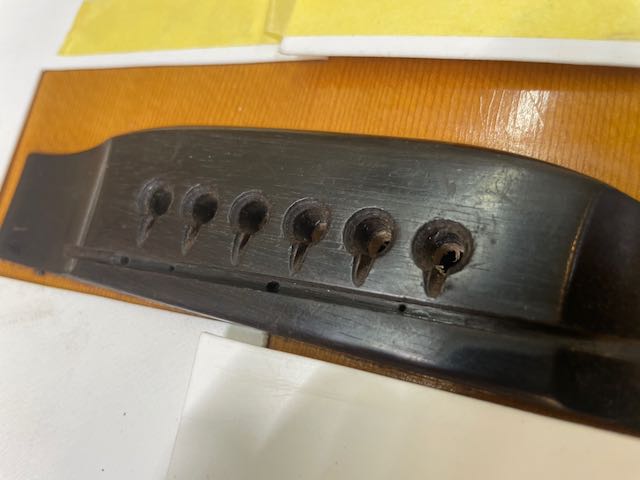

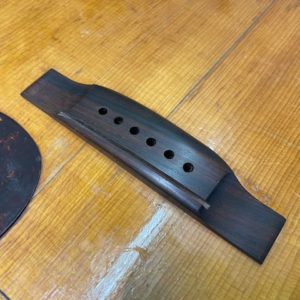

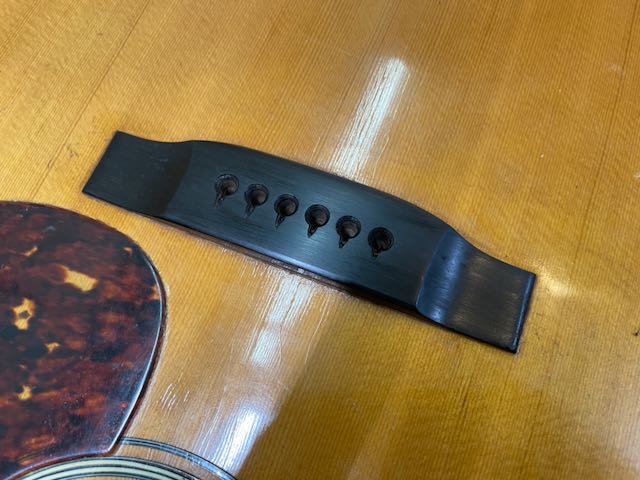

今回はブリッジ、見ての通りです。この場合は接着しても再発の恐れがあるので交換した方がいいでしょう。

いつも通り温めて、

ナイフを入れて剥がします。うむ、上出来。

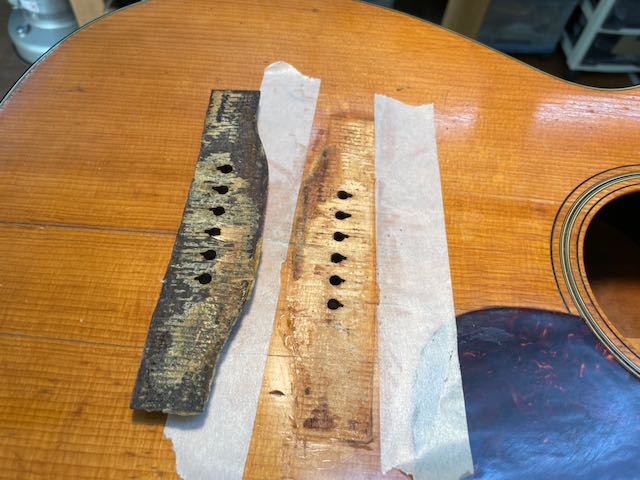

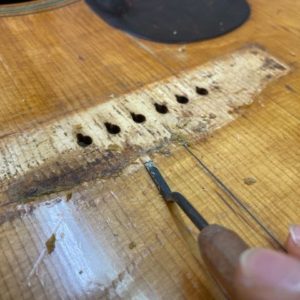

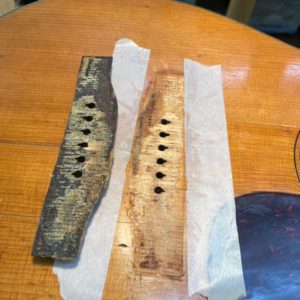

古くなったニカワは木を削らないように慎重に剥がします。

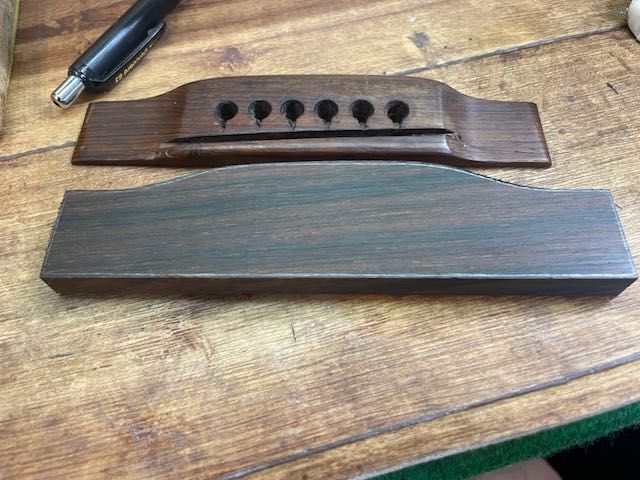

今回はインディアンローズで作り替えます。ハカランダも在庫僅少ですがまだあります。

上面が平らなうちにピンホールを転写しておきましょう。

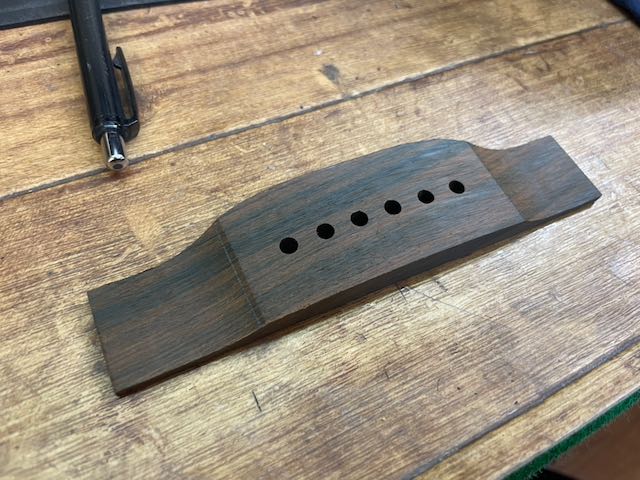

穴を基準にサイジングして成形していきます。

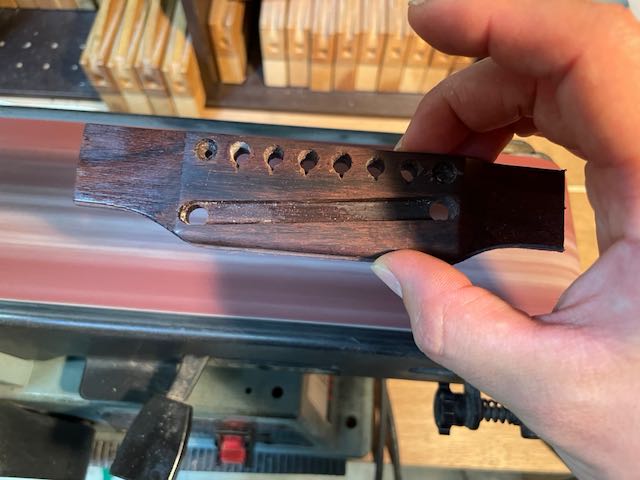

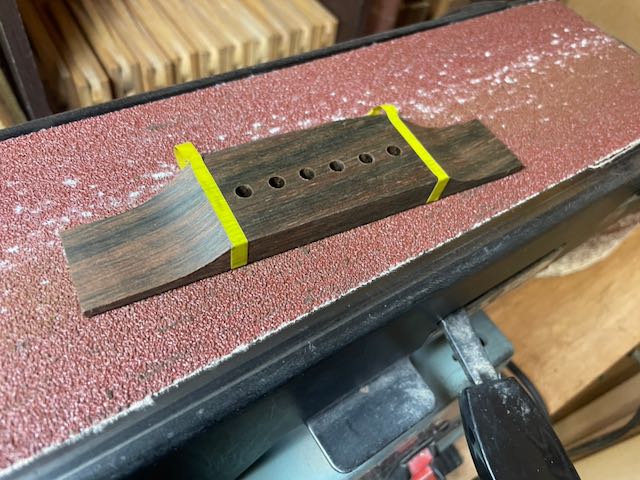

ウィングはある程度までベルトサンダーで思い切りよく。

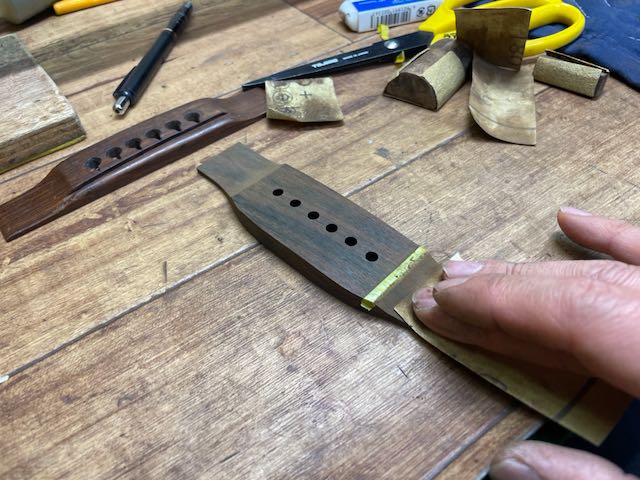

ここからは人力です。

2時間ほどゴシゴシ！

細かいディティールまでこだわります。

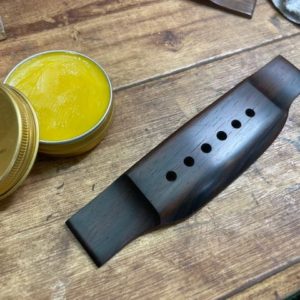

得意先のショップ店長お勧めの蜜蝋を試してみました。いい感じ！

接着する前にトップの膨らみを確認。ほぼ全てのビンテージギターはこの程度は当たり前に膨らんでいます。

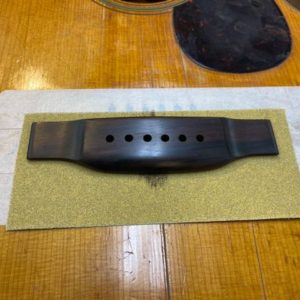

ブリッジの底面をそれに合わせてアールを整えます。

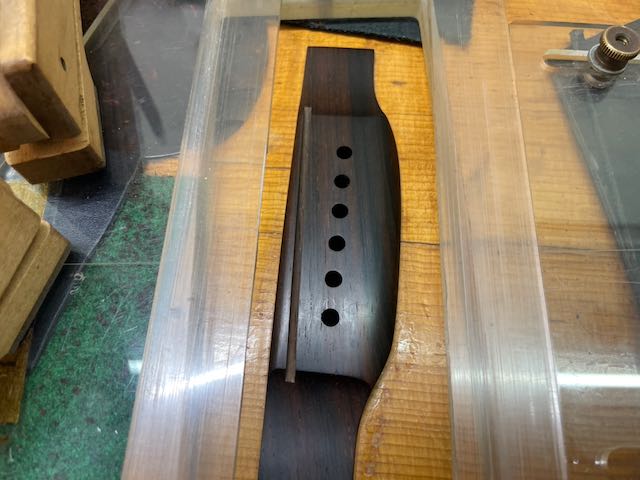

力をかけなくてもピッタリ接地したら接着です。

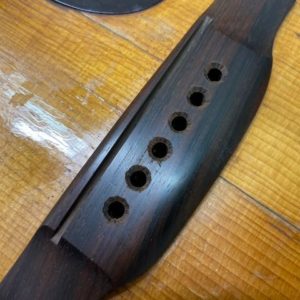

ルーターで溝を切りました。

ロングサドルの両端は広がらないように。その方がかっこいいのです。

マーチンですので面取りを。本邦初公開。

ある程度粗めのリーマーで面取りして、

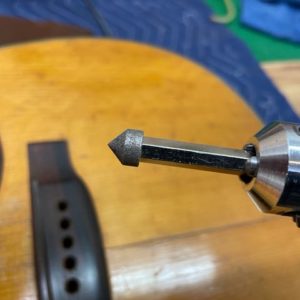

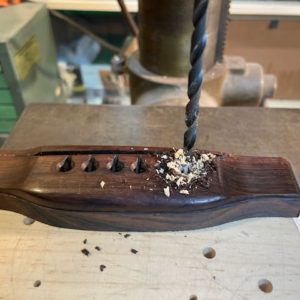

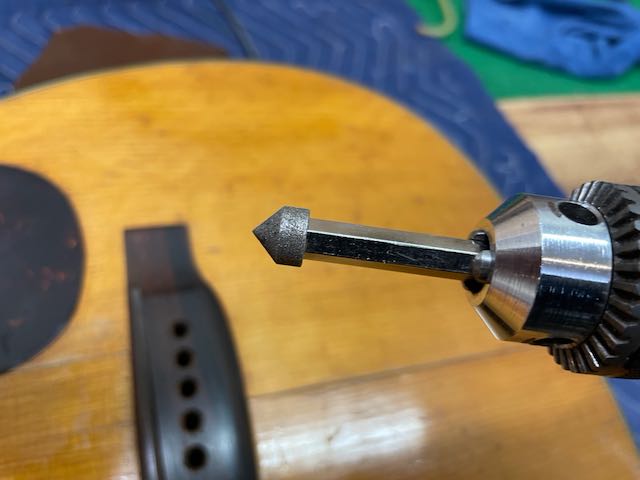

ダイヤモンドリーマーで仕上げましょう。

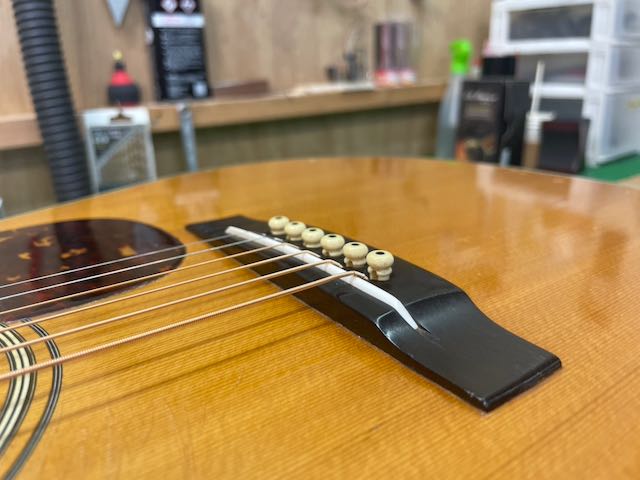

おおー！ぽくなりましたね！

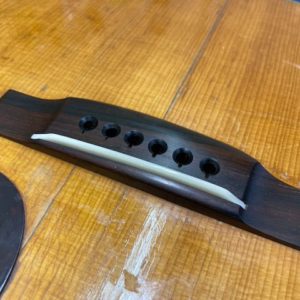

弦溝を少し作ってあげてサドルを新調します。

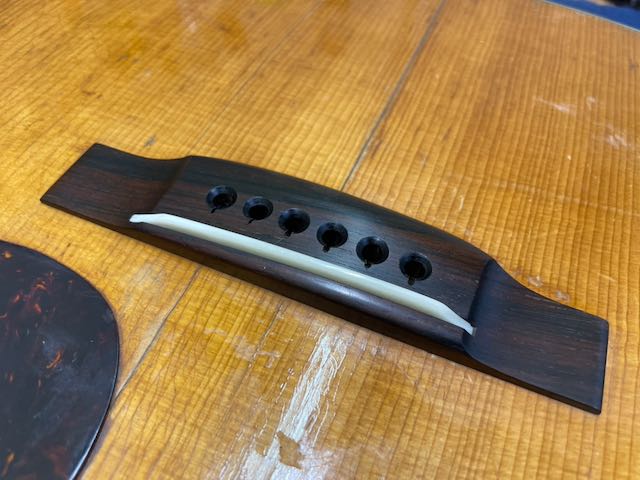

男前！

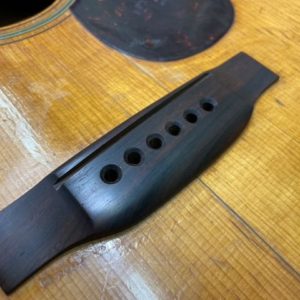

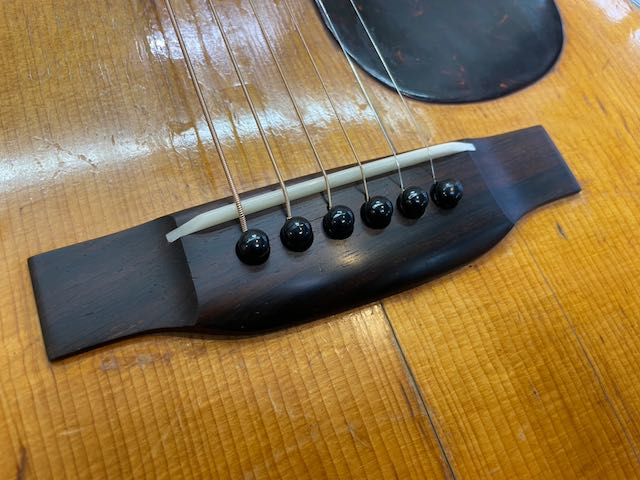

360°どこから見てもかっこいいマーチンブリッジになりました。
